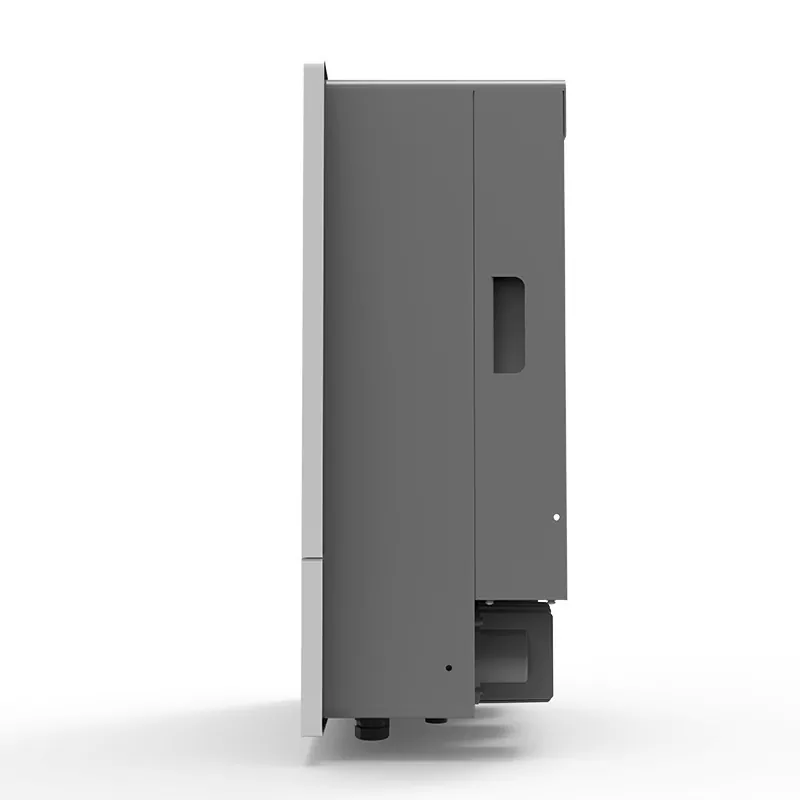

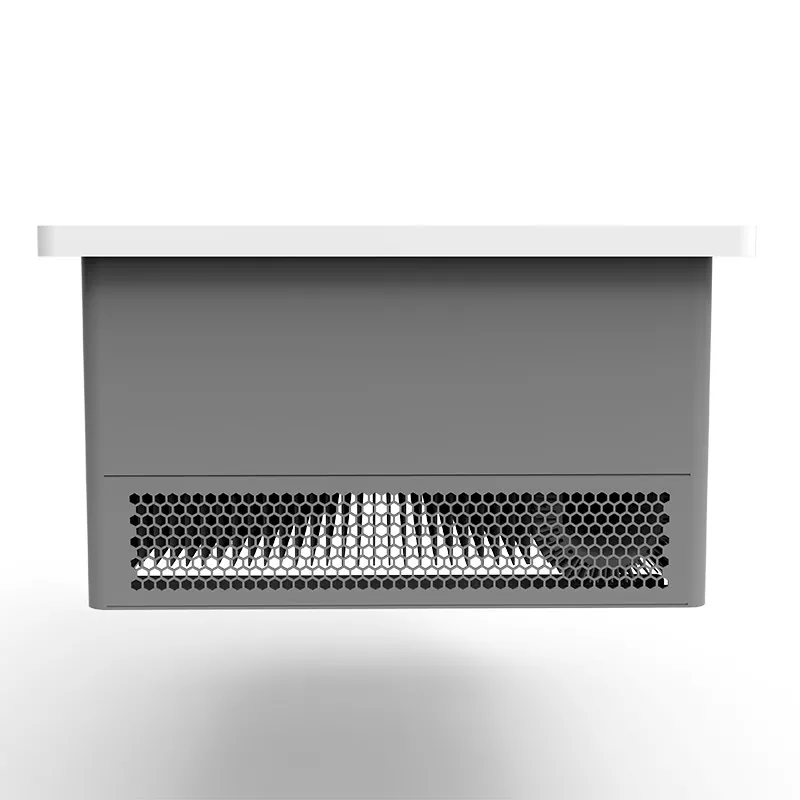

3-fase hybride zonne-omvormer van 12 kW

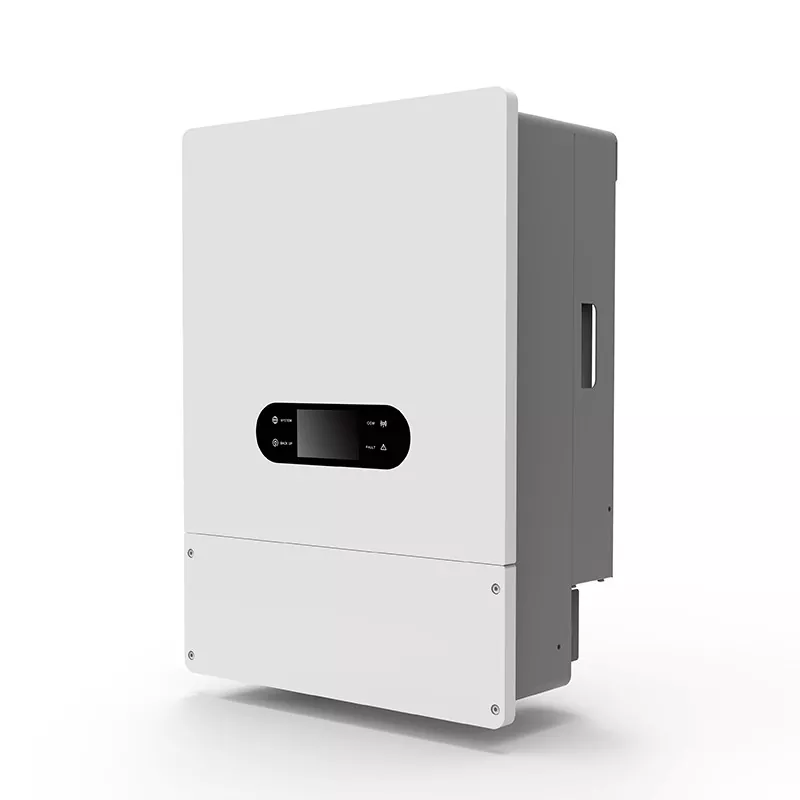

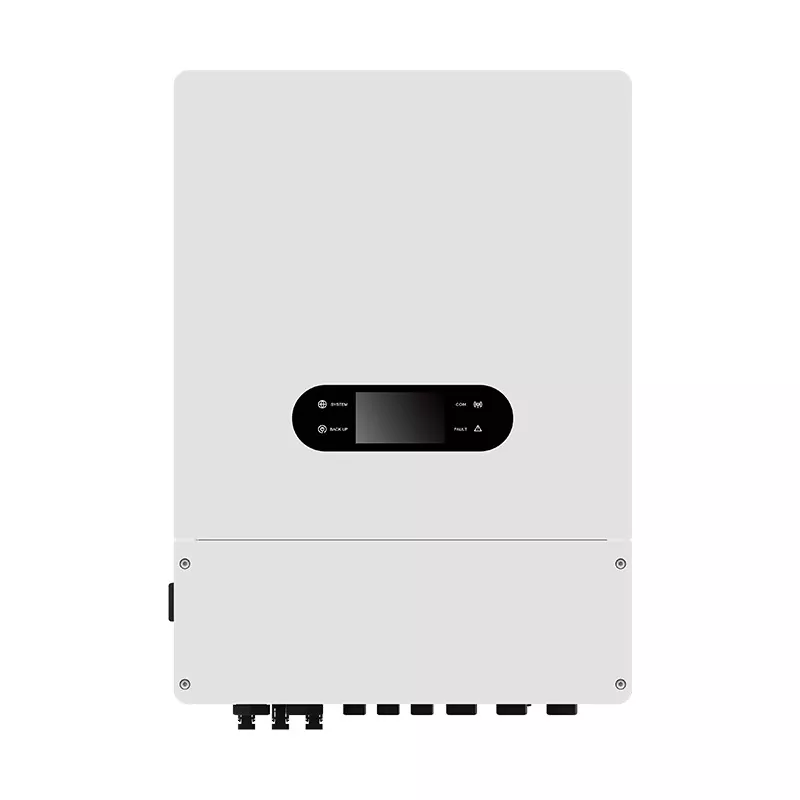

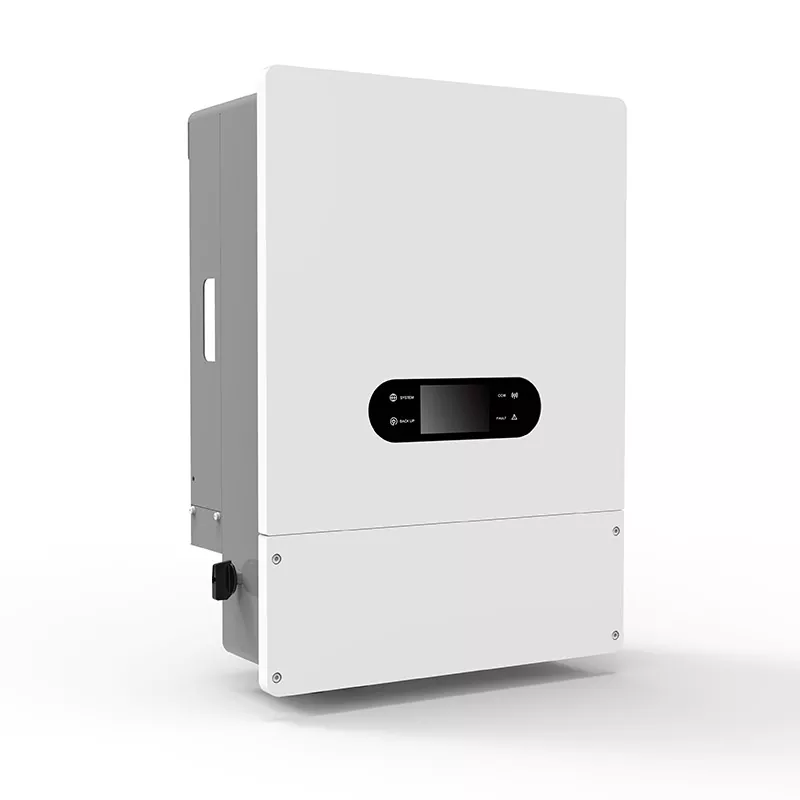

De 3-fase 12 kW hybride zonne-omvormer (SUN-12KS48P3) is ontworpen voor Europese en internationale markten en integreert PV-opladen, batterijopslag, netvoeding en off-grid back-upmogelijkheden in één enkele eenheid.

Het unieke ontwerp maakt een PV-overdimensioneringsratio van 200% mogelijk, waardoor de aansluiting van meer PV-modules mogelijk is om het opladen van de batterij te garanderen en te voldoen aan de belastingseisen buiten het elektriciteitsnet, zelfs bij weinig licht.

Het beschikt over een ingebouwde intelligente BMS-communicatie-interface voor naadloze integratie met reguliere lithiumbatterijsystemen (zoals Pylontech en BYD). Het product voldoet aan meerdere internationale normen voor netaansluiting, waaronder NB/T32004, IEC62109 en EN50549-1, waardoor het geschikt is voor fabrieken, boerderijen, kantoorgebouwen en afgelegen gebieden die driefasige stroom vereisen.

Met een maximale laad-/ontlaadstroom van 250 A en een off-grid piekvermogen dat 200% overbelasting ondersteunt (gedurende 15 seconden), kan hij piekbelastingen van motoren en compressoren aan. Het beschikt over een piekefficiëntie van 98%, ondersteunt generatorinvoer en bewaking op afstand, en biedt stabiele, betrouwbare energieconversie voor driefasige belastingen.

Productparameter

Producthoogtepunten

1. MPPT-ontwerp met hoge stroomsterkte

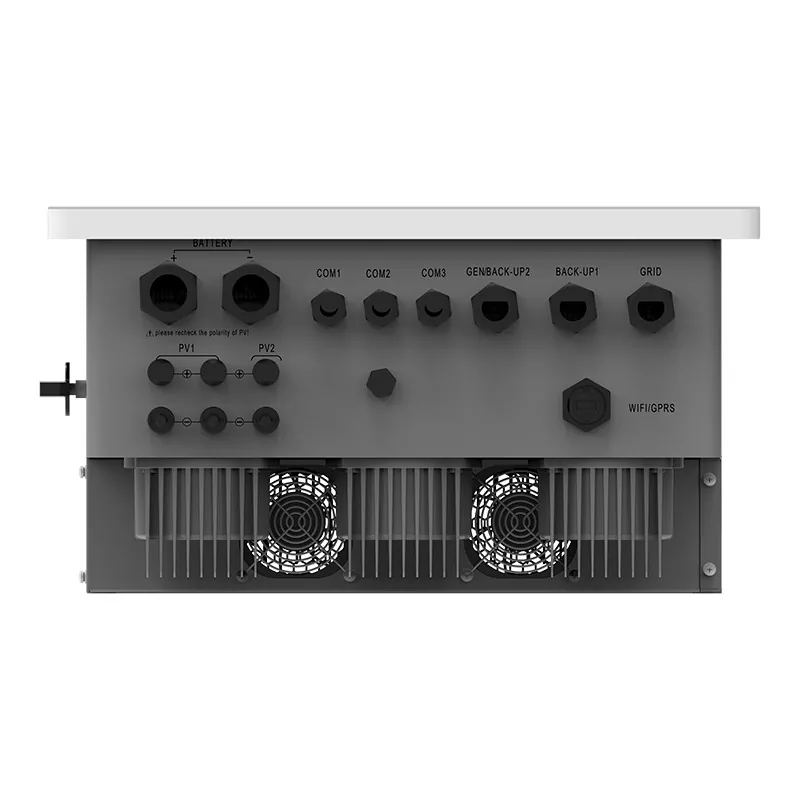

Dubbele MPPT-kanalen (max. ingangsstroom 36A/18A) met een breed bedrijfsspanningsbereik en lage opstartspanning; perfect compatibel met krachtige 18A PV-modules om de energieopwekkingsefficiëntie bij weinig licht te verbeteren.

2. Krachtige mogelijkheid om de batterij op te laden/ontladen

Maximale laad-/ontlaadstroom tot 250 A, ondersteunt snel opladen en ontladen om te voldoen aan hoge energiedoorvoervereisten. Nominale batterijspanning van 48V; compatibel met zowel lithium- als loodzuurbatterijen. 3. 200% off-grid overbelastingscapaciteit

In de off-grid-modus kan het piekvermogen gedurende 15 seconden 200% van het nominale vermogen bereiken, waardoor inductieve belastingen zoals driefasige motoren, airconditioners en waterpompen gemakkelijk kunnen worden gestart.

4. Intelligente netkoppeling en off-grid-schakeling

De driefasige hybride zonne-omvormer van 12 kW ondersteunt netgekoppelde teruglevering en onafhankelijke werking buiten het elektriciteitsnet, met configureerbare modi (eigen verbruik, piek-dalarbitrage, back-upstroomprioriteit).

5. Hoge compatibiliteit en schaalbaarheid

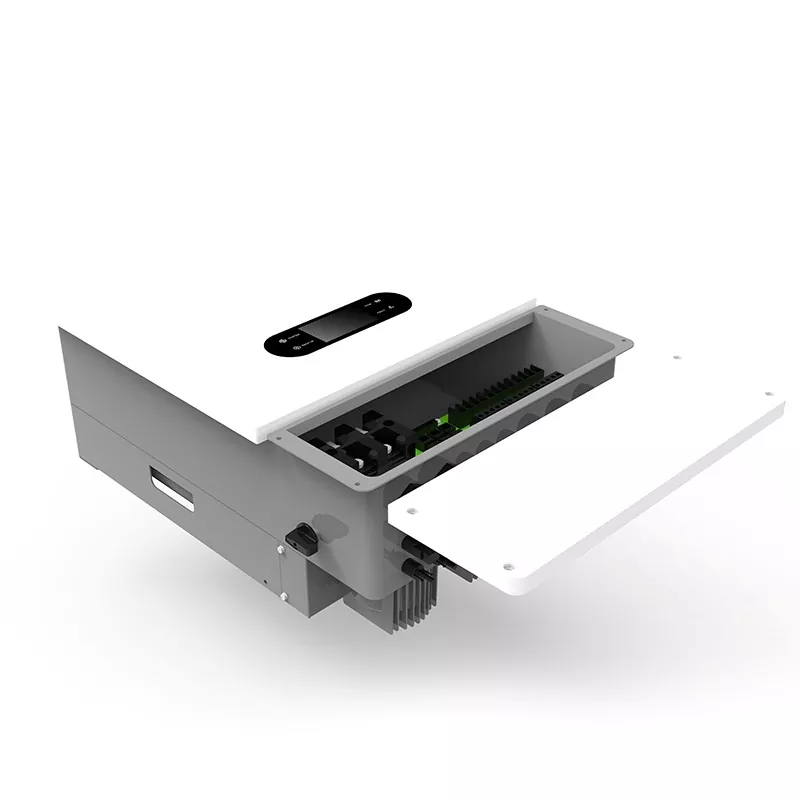

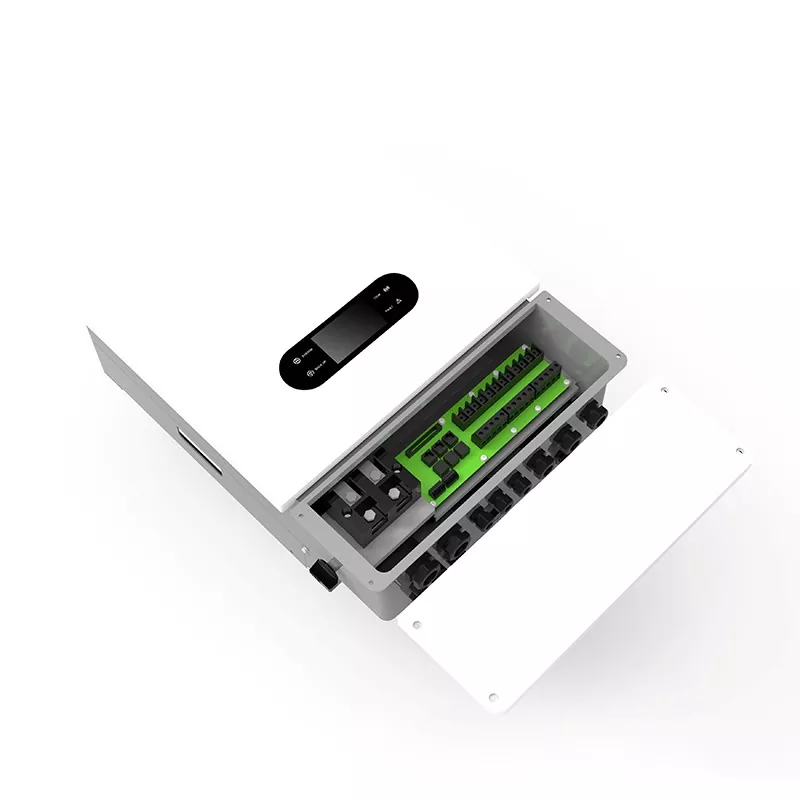

Ondersteunt generatorintegratie; beschikt over ingebouwde anti-terugstroom- en anti-eilandbeveiliging. Communiceert met het BMS via RS485, CAN en andere interfaces voor realtime monitoring van de batterijstatus.

6. Uitgebreide beveiligingsfuncties

Inclusief PV-beveiliging tegen omgekeerde polariteit, isolatie-impedantiedetectie, lekstroomdetectie en uitgangsoverspanning/overstroom/kortsluitbeveiliging, waardoor een hoog veiligheidsniveau wordt gegarandeerd.

Producttoepassingen

1. Commerciële en industriële driefasige energieopslag

Geschikt voor kleine fabrieken, commerciële complexen en kantoorgebouwen; maakt gebruik van elektriciteitsprijsverschillen in het piekdal om de kosten te verlagen en dient tegelijkertijd als back-upstroom om de operationele continuïteit te garanderen.

2. Grootschalige off-grid-systemen

Biedt stabiele driefasige stroom voor boerderijen, mijnbouwlocaties en eilanden zonder netdekking door integratie met PV-arrays en batterijpakketten.

3. Eigen PV-verbruik

Ideaal voor woningen of landgoederen met driefasige PV-systemen; geeft prioriteit aan het gebruik van zonne-energie, waarbij overtollige energie wordt opgeslagen in batterijen of aan het elektriciteitsnet wordt geleverd.

4. Generator-integratie

Start automatisch een generator om stroom aan te vullen tijdens langdurige perioden van bewolkt of regenachtig weer, waardoor een ononderbroken, 24-uurs stroomvoorziening voor off-grid systemen wordt gegarandeerd.

Maatwerkdiensten

KTAC biedt OEM/ODM-services voor de GA-serie omvormer, waaronder:

1. Aangepaste behuizingskleur en logo-afdrukken

2. BMS-protocolafstemming voor batterijen van derden

3. Voorinstellingen van parameters (bijv. laadspanningen, uitgangsfrequentie)

4. Verpakkingsontwerp en meertalige gebruikershandleidingen

Neem contact op met ons technisch team voor een oplossing op maat.

Kwalificaties en certificeringen

Onze producten worden vervaardigd onder een strikt kwaliteitscontrolesysteem en zijn getest door externe gezaghebbende instellingen om hun veiligheid, betrouwbaarheid en naleving van de eisen voor toegang tot de mondiale markt te garanderen.

Kwaliteitsmanagementsysteem

GB/T 19001-2016 idt ISO9001:2015 – Gecertificeerde fabriek

Productveiligheid en EMC-certificering

CE – Europese markt (LVD- en EMC-richtlijnen)

LVD – Naleving van de laagspanningsrichtlijn

EMC – Naleving van elektromagnetische compatibiliteit

IEC62109 – Veiligheidsnorm voor stroomomvormers voor fotovoltaïsche systemen

IEC61000 – Elektromagnetische compatibiliteitsnorm

UN38.3 – Transportveiligheid van lithiumbatterijen (luchttransport/zeetransport/landtransport)

Branchespecifieke naleving

NB/T32004-2018 – China's standaard voor aansluiting op het fotovoltaïsche elektriciteitsnet

EN50549-1 – Eisen voor Europese netwerkinterconnectie

VDE-4105 – Duitse norm voor netaansluiting

NRS-097-2-1 – Zuid-Afrikaanse netspecificatie

IS16169 & IS16221 (BIS) - Indiase standaard voor fotovoltaïsche omvormers

Intellectueel eigendom

Meer dan 20 geldige patenten, die betrekking hebben op de omvormertopologie, MPPT-algoritmen, GBS-communicatie en thermische beheertechnologieën

Alle certificeringen en testrapporten kunnen op aanvraag worden verstrekt. Neem voor nalevingsvereisten in specifieke markten contact op met ons technische team.

Veelgestelde vragen

1. Kan de driefasige hybride zonne-omvormer van 12 kW parallel worden gebruikt?

Ja, deze serie ondersteunt een parallelle aansluiting van maximaal 6 units; Raadpleeg ons technische ondersteuningsteam voor meer informatie.

2. Kan het worden aangesloten op een driefasig 380V-net?

Ja. De SUN-12KS48P3 is een driefasige omvormer met een nominale uitgangsspanning van 230/400V (50/60Hz), die voldoet aan de laagspanningsnetnormen in Europa en de meeste andere landen.

3. De maximale uitgangsstroom in de off-grid-modus is 20A; Hoe drijft het een belasting van 10 kW aan?

20A bij 230V komt overeen met ongeveer 4,6 kW, maar de tabel vermeldt een nominaal vermogen buiten het elektriciteitsnet van 1200 W (waarschijnlijk een typefout voor 12 kW). In werkelijkheid bedraagt ​​het off-grid nominale vermogen van de 12KS48P3 12 kW, wat overeenkomt met een stroomsterkte van ongeveer 30 A (per fase). Raadpleeg het typeplaatje of de meest recente handleiding voor nauwkeurige specificaties.

4. Welke communicatieprotocollen van het batterijmerk worden ondersteund?

De driefasige hybride zonne-omvormer van 12 kW beschikt over ingebouwde RS485- en CAN-interfaces en ondersteunt reguliere lithiumbatterijprotocollen (zoals Pylontech, BYD, LG, AlphaESS, enz.), waarbij compatibiliteit wordt bereikt via BMS-parameterconfiguratie.
