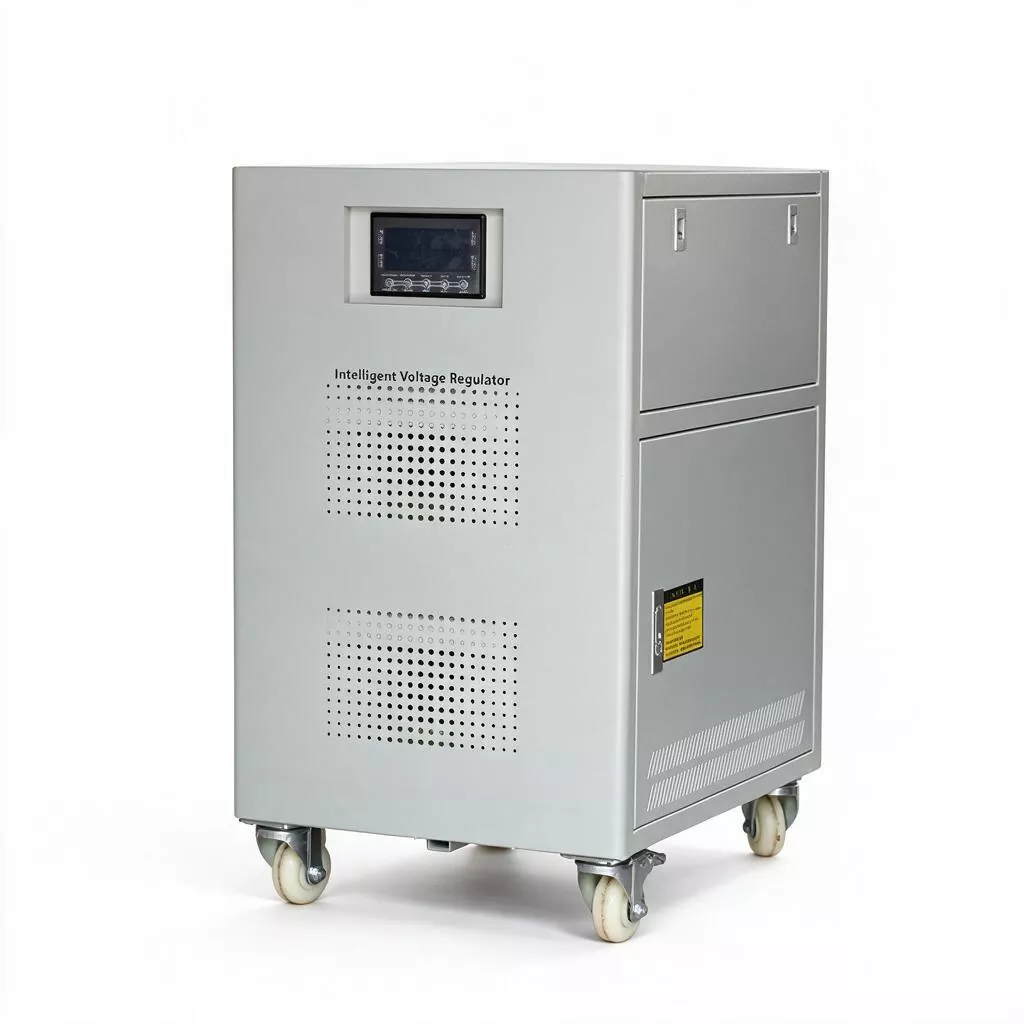

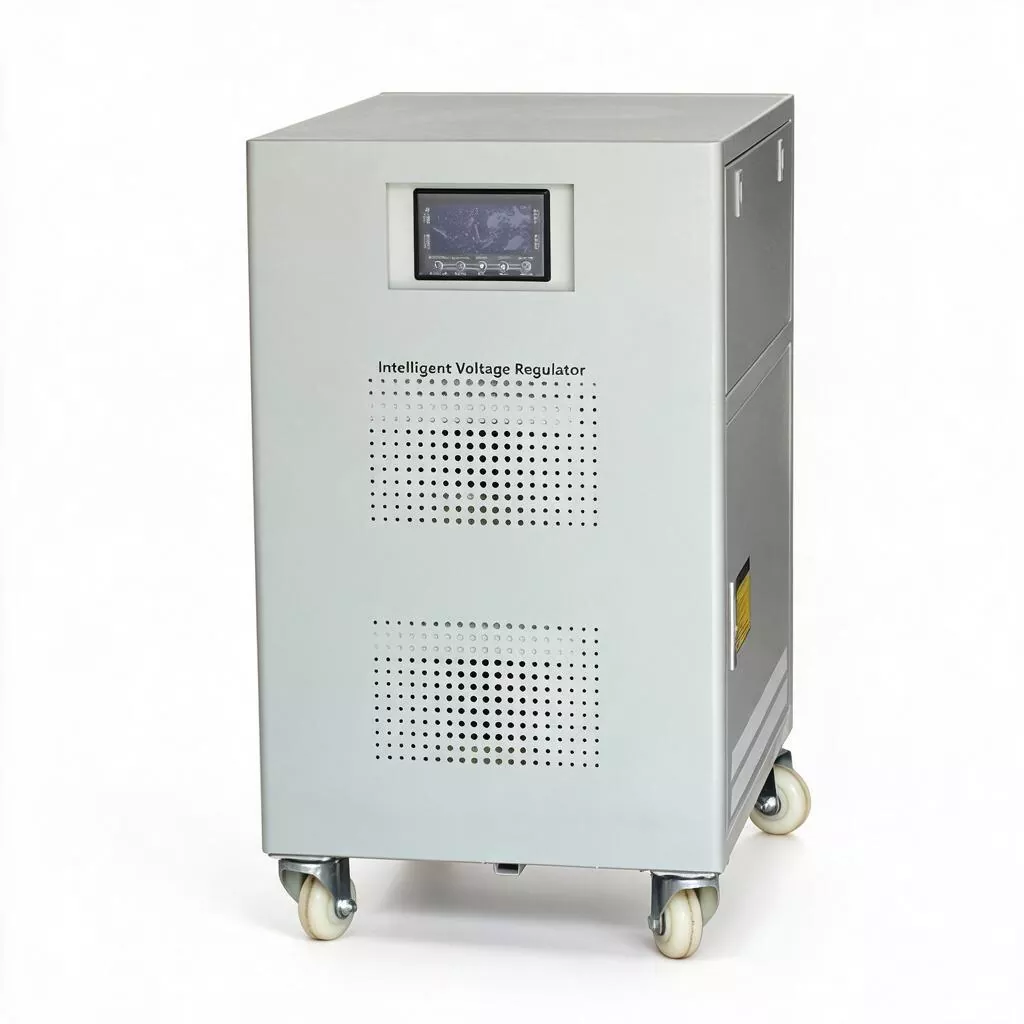

3-fasen 100kVA servomotor AVR

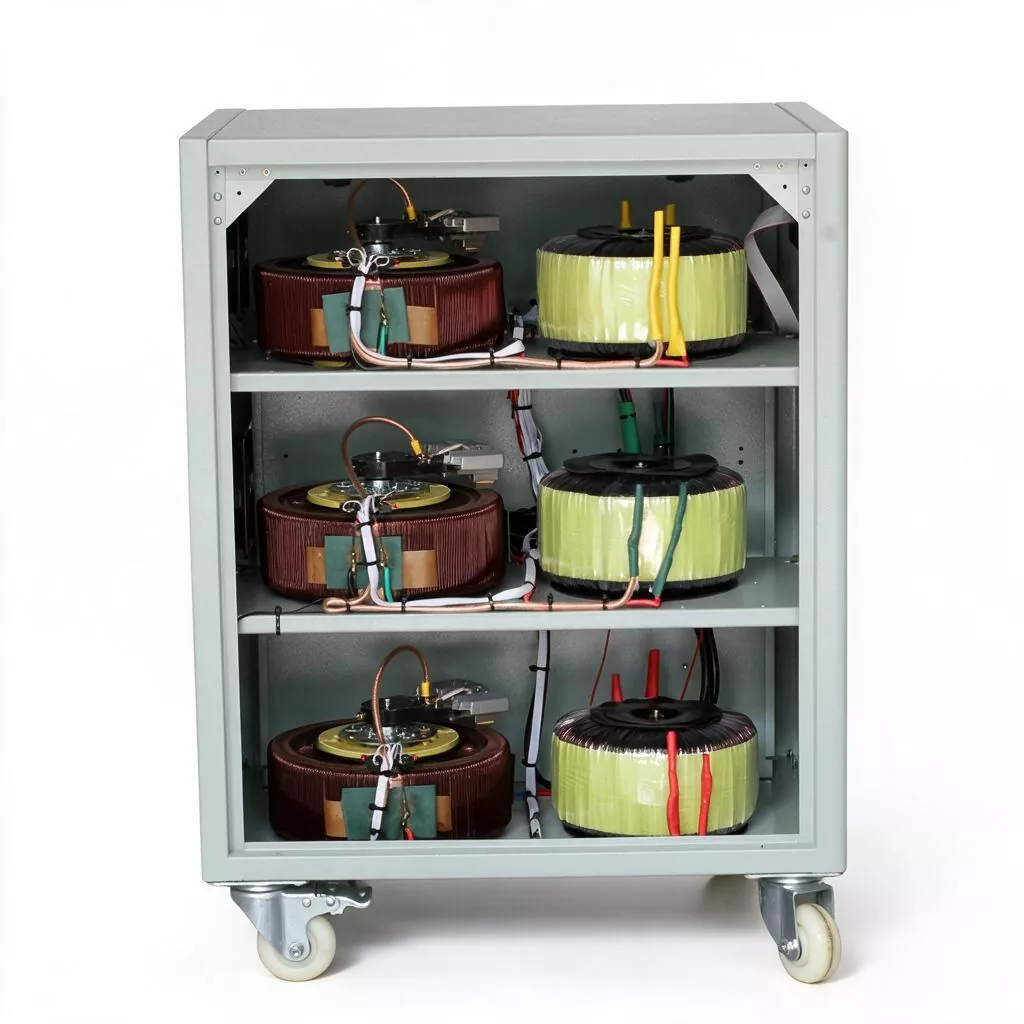

De driefasige 100KVA servomotor AVR is intern uitgerust met een verbrede spanningsregelende spoel van het kolomtype en een extra grote koolborstelcomponent. Het elektromagnetische redundantieontwerp maakt het mogelijk om extreme ‘stroomfluctuaties’ op te vangen waarbij het stroomopwaartse elektriciteitsnet tijdelijk tot 60% van de nominale spanning daalt: bij spanningsherstel kan de stabilisator snel reageren en de uitvoer binnen het acceptabele bereik stabiliseren, waardoor wordt voorkomen dat de stroomafwaartse frequentieomvormers en servoaandrijvingen stoppen vanwege onderspanningsalarmen.

Tegelijkertijd heeft de gigantische compensatietransformator uitstekende magnetische verzadigingskarakteristieken, die voldoende stroomschokondersteuning kunnen bieden wanneer meerdere motoren met groot vermogen (totaal vermogen ongeveer 80 kW) tegelijkertijd worden gestart, in tegenstelling tot elektronische apparatuur die gemakkelijk een onmiddellijke overstroomblokkering kan veroorzaken.

Productparameter

Belangrijkste kenmerken

1. Capaciteit op distributiehubniveau

Nominaal vermogen 100KVA, nominale stroom ongeveer 152A (driefasig 380V). Het kan rechtstreeks worden geïnstalleerd in de hoofdverdeelruimte van de fabriek of in de hoofdinkomende kast van het gebouw, en dient als centraal spanningsregelknooppunt voor de hele werkplaats, het hele gebouw of het parkgebied. Dit vereenvoudigt de distributiestructuur en vermindert de coördinatierisico's van meerdere parallel aangesloten apparaten met een kleine capaciteit.

2. Anti-stroomfluctuatievermogen

Gebaseerd op de transformator met ultragrote capaciteit van het elektromagnetische inductietype, heeft deze een extreem sterke tolerantie voor plotselinge spanningsdalingen. Wanneer de ingangsspanning daalt tot 60% - 70% van de nominale waarde, kan de stabilisator nog steeds een stabiele output handhaven, waardoor hij effectief weerstand biedt aan "stroomfluctuaties" veroorzaakt door blikseminslag, acties van schakelaars op het hoogste niveau of schakelen tussen grote belastingen, en voorkomt dat gevoelige apparatuur uitschakelt als gevolg van onderspanning.

3. Dynamische en thermische stabiliteit

Voor extreme werkomstandigheden waarbij tientallen motoren in een grote werkplaats tegelijkertijd opstarten, kan de SBW-100KVA kortetermijnstromen (≤5 seconden) weerstaan ​​die meerdere malen de nominale stroom zijn, zonder uit te schakelen of te bypassen, waardoor een soepele zelfstart van de apparatuurgroep wordt gegarandeerd en de productiehersteltijd wordt gecomprimeerd van "uurniveau" naar "tweede niveau".

4. Zware mechanische structuur

De kastgrootte is 700×550×1300 mm, met een nettogewicht van 175 kg. De interne structuur maakt gebruik van dikke koperen spoelen en kernen van siliciumstaalplaat met een hoge magnetische permeabiliteit, met een isolatieniveau van A-klasse. De mechanische sterkte en elektrische marge van de gehele machine zijn voldoende en de ontwerplevensduur bedraagt ​​meer dan 15 jaar. Er is geen noodzaak voor grootschalige vervanging van kerncomponenten gedurende de gehele levenscyclus.

5. Minimaal onderhoudsontwerp

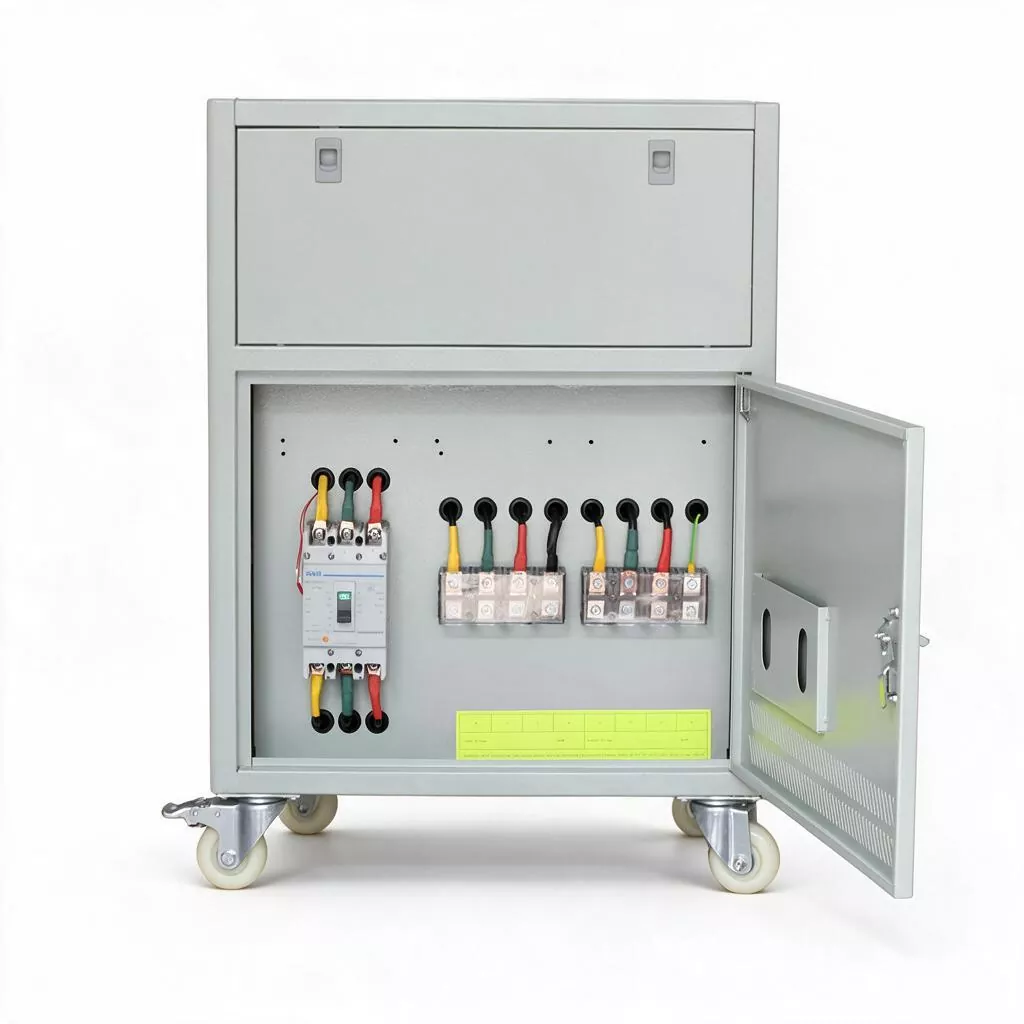

De 3-fase 100KVA servomotor AVR maakt gebruik van koolborstelcomponenten van het internationale standaardformaat, waardoor visuele inspectie en snelle vervanging mogelijk zijn zonder demontage; de interne lay-out is duidelijk en de aansluitklemmen maken gebruik van standaard koperen rails voor eenvoudige, regelmatige aanscherping en inspectie van infraroodtemperatuurmetingen. De reserveonderdelen zijn zeer veelzijdig, met korte inkoopcycli en lage kosten.

6. Bescherming op meerdere niveaus en redundante bypass

Geïntegreerd met zes lagen elektrische beveiliging (overbelasting, overspanning, onderspanning, kortsluiting, oververhitting, faseverlies) en uitgerust met handmatige/automatische dubbele bypass-schakelaars. De automatische bypass-schakelaars kunnen onmiddellijk schakelen in geval van interne afwijkingen om een ​​continue stroomvoorziening voor de belasting te garanderen; de handmatige bypass is handig voor apparatuuronderhoud zonder productieonderbreking en voldoet aan de eisen van continue productie voor grote ondernemingen.

7. Intelligente monitoringinterface

Standaard RS485-communicatie-interface (Modbus-RTU-protocol) en optionele Ethernet-communicatiemodule. Het kan invoer-/uitvoerspanning, laadsnelheid, interne temperatuur, alarmgebeurtenissen en andere bedrijfsgegevens in realtime naar het bovenste computersysteem uploaden, waardoor gecentraliseerde monitoring en foutwaarschuwing door het bedienings- en onderhoudscentrum wordt bereikt.

Producttoepassingen

1. Grootschalige autoproductie en stempelwerkplaats voor de zware industrie: Zorg voor totale stabilisatie van de inkomende lijnspanning voor stempellijnen van 1000T en hoger, lasrobotclusters en grootschalige schilderworkshops, waardoor consistentie in de stempelcyclus en laskwaliteit wordt gegarandeerd.

2. Tertiaire ziekenhuizen en medische parken: Geïnstalleerd in de hoofddistributieruimte van het ziekenhuis en biedt gecentraliseerd energiebeheer voor beeldvormingscentra (meerdere MRI, CT, DSA), zuiveringsairconditioning in de operatiekamer en grootschalige sterilisatieapparatuur in de centrale voorraadkamer, waardoor de veiligheid van de patiënt en de beveiliging van de apparatuur wordt gewaarborgd.

3. Datacentra en communicatiehubs op regionaal niveau: Gelegen aan de inkomende lijnzijde van middelgrote IDC-computerruimten of provinciale computerruimten voor communicatieconvergentie, waardoor de impact van front-end spanningsschommelingen op hoogfrequente schakelende voedingen en precisie-airconditioningcompressoren wordt verminderd, en de levensduur van UPS-batterijpakketten wordt verlengd.

4. Grote commerciële complexen en tentoonstellingscentra: Zorg voor spanningsstabiliteit over het volledige bereik voor verlichtingsvermogen, hoofdunits voor centrale airconditioning, roltrapsystemen in vijfsterrenhotels, grote winkelcentra en internationale tentoonstellingscentra, waardoor klachten van klanten en operationele verliezen als gevolg van spanningsschommelingen worden vermeden.

5. Gemeentelijke watervoorziening en rioolwaterzuivering: geïnstalleerd aan de inkomende lijnuiteinden van pompkamers voor stedelijke watervoorziening en grote beluchtingsventilatorkamers van rioolwaterzuiveringsinstallaties, waardoor de continue en ononderbroken werking van belangrijke infrastructuur voor openbare diensten wordt gegarandeerd tijdens fluctuaties in het elektriciteitsnet in het regenseizoen.

6. Grote koude opslag en voedselverwerking: Zorg voor spanningsstabilisatiebescherming voor ammoniakkoelcompressorgroepen, snelvriestunnelventilatoren en stroomdistributiesystemen van automatische verpakkingslijnen, waardoor wordt voorkomen dat abnormale spanning de temperatuur in de koude opslag op hol slaat en tot enorme verliezen leidt.

Waarom kiezen voor deze 3-fase servomotor AVR?

1. De driefasige 100KVA servomotor AVR maakt gebruik van volledig koperen spoelwikkeling en een hoogwaardig A-niveau isolatiesysteem. Het werkelijke koper- en ijzerverbruik ligt ver boven het gemiddelde niveau in de sector, waardoor extreem lage hysteresis- en wervelstroomverliezen (efficiëntie ≥ 96%) onder volledige belasting worden gegarandeerd. Het enige kwetsbare onderdeel, de koolborstels, is gemaakt van koper-grafietmateriaal van internationaal standaardformaat, met een vervangingscyclus van maximaal 3 tot 5 jaar. De reserveonderdelen zijn zeer veelzijdig, met zeer lage eenmalige vervangingskosten.

2. Het algehele ontwerp behoudt voldoende elektrische en mechanische marges, waardoor de "countdown-achtige" faalproblemen worden geëlimineerd waarmee vermogenselektronische apparatuur wordt geconfronteerd, zoals het uitdrogen van de elektrolytische condensator en het verouderen van IGBT-modules tijdens de levensduur. Voor de financiële afdeling is dit een vast actief dat over een periode van meer dan 15 jaar kan worden afgeschreven, met uiterst concurrerende jaarlijkse afschrijvingskosten.

3. Het structurele ontwerp van het 100KVA-model houdt volledig rekening met de praktische behoeften van grootschalige gebruikers: er zijn zijopenende onderhoudsdeuren en koolborstelframes van het ladetype, waarbij de inspectie en vervanging van de koolborstels binnen 20 minuten zijn voltooid, zonder dat het hoofdcircuit van inkomende lijnen hoeft te worden losgekoppeld; uitgerust met digitale LED-meters met groot scherm en foutcode-indicatoren, waardoor een eerstelijns elektricien het probleem snel kan lokaliseren; gereserveerde RS485-communicatie-interfaces ondersteunen de aansluiting op DCS- of stroombewakingssystemen, waardoor metingen op afstand, signalering op afstand en bediening op afstand mogelijk zijn.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Wat is de nominale stroom van de 100KVA-stabilisator? Wat zijn de vereisten voor de front-end inkomende kabel?

De nominale stroom van de driefasige 380V-stabilisator is ongeveer 152A. Gezien het efficiëntieverlies van de stabilisator zelf (ongeveer 4%) en mogelijke overbelasting op korte termijn, wordt een 3-fase 100KVA servomotor AVR aanbevolen om een ​​gegoten stroomonderbreker (MCCB) te configureren met een capaciteit van niet minder dan 200A aan de voorkant. Voor de inkomende kabel wordt aanbevolen om YJV 3×70mm² + 2×35mm² of hogere specificaties (koperen kern) te gebruiken, en de specifieke selectie moet worden geverifieerd op basis van de werkelijke legafstand (≤50 meter) om de spanningsval te berekenen. Wij kunnen u gratis een kabelselectieberekeningsblad bezorgen.

2. Hoe komt deze apparatuur overeen met de front-endtransformator (zoals 1250KVA)?

De SBW-100KVA is geschikt voor de laagspanningszijde van de hoofdvoedingstak van transformatoren met een capaciteit van 500KVA tot 1600KVA. Het fungeert als een "stabilisatie-isolatielaag" die tussen de transformator en de werkplaatsbelasting wordt geplaatst. Het wordt aanbevolen om een ​​isolatiestroomonderbreker en een bliksemafleider aan de voorkant van de stabilisator te installeren, en verdeelkasten voor verschillende proceszones aan de achterkant te configureren, afhankelijk van de verschillende processen in de werkplaats, om een ​​gegradeerde bescherming te bereiken.

3. Wat is het specifieke niveau van het vermogen tot "anti-vibratieschokken"?

Wanneer de ingangsspanning binnen 100 ms (d.w.z. 228V) daalt tot 60% van de nominale waarde, kan de uitgangsspanning van de SBW-100KVA nog steeds binnen ±3% blijven (d.w.z. 369V - 392V). Dit is van cruciaal belang voor het behouden van de werking van de frequentieomvormers en contactors aan de achterkant. Voor diepe drops van langere duur is het noodzakelijk om de front-end ATS en het generatorsysteem te combineren voor een gecoördineerde respons. Wij kunnen een algehele oplossing voor de continuïteit van de stroomvoorziening bieden.

4. Hoe verloopt de grote revisiecyclus en de kosten van de vervanging van de belangrijkste reserveonderdelen?

Het wordt aanbevolen om elke 5 jaar een uitgebreid onderhoud uit te voeren (inclusief vervanging van de koolborstels, lagersmering, aandraaien van de aansluitingen en isolatietesten). De koolborsteleenheid is het enige reguliere verbruiksartikel en de kosten voor batchvervanging zijn veel lager dan de kosten voor het vervangen van de volledige voedingskaart van de elektronische stabilisator. De totale ontwerplevensduur van de machine bedraagt ​​>15 jaar en de kerntransformator kan meer dan 20 jaar functioneren.

5. Hoe zorgt de dual-bypass-functie voor een continue productie tijdens daadwerkelijk gebruik?

Het apparatuurpaneel is voorzien van een "stabilisatie/bypass"-keuzeschakelaar. Wanneer onderhoud nodig is, schakelt u de schakelaar naar de "bypass"-positie (op dit moment zal de interne schakelaar de belasting rechtstreeks op de netvoeding aansluiten), het stabilisatorlichaam kan veilig worden uitgeschakeld voor onderhoud en de stroomvoorziening van de belasting zal niet worden onderbroken. Nadat het onderhoud is voltooid, schakelt u terug naar de "stabilisatie" -modus. Het hele proces ondersteunt non-stop productie, maar moet worden uitgevoerd door een gecertificeerde elektricien.

6. Zijn er speciale vereisten voor de installatiegrond vanwege het gewicht van 175 kg?

Het apparaat heeft een dragende basis en vier bevestigingsgaten voor de installatie. Bij een gewone cementvloer kan deze direct geplaatst en geïnstalleerd worden; voor een antistatische vloer of vloerplaat boven het hoofd wordt aanbevolen om een ​​stalen draagbasis van 10# kanaals aan de onderkant van de apparatuur te installeren om het gewicht over de structurele balken en kolommen te verdelen. Op onze montagetekeningen staan ​​duidelijk de belastingseisen en vaste afmetingen aangegeven.
