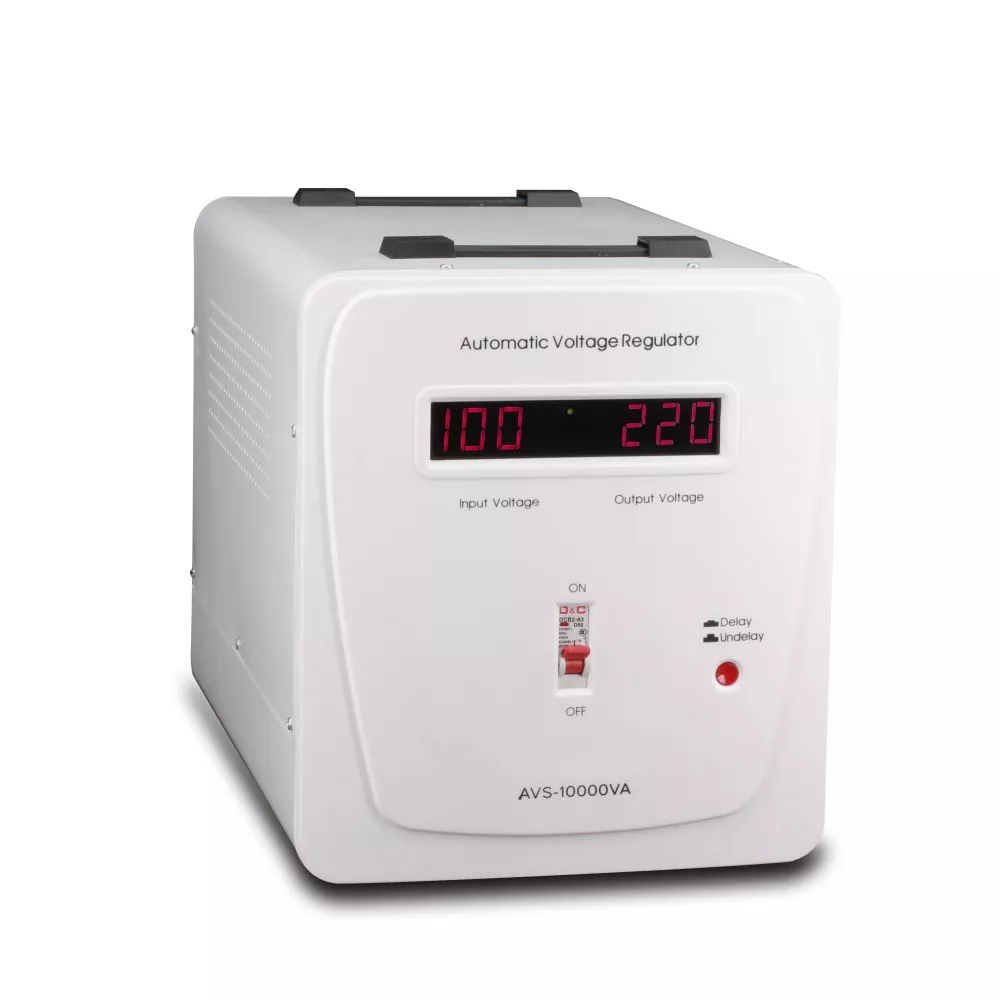

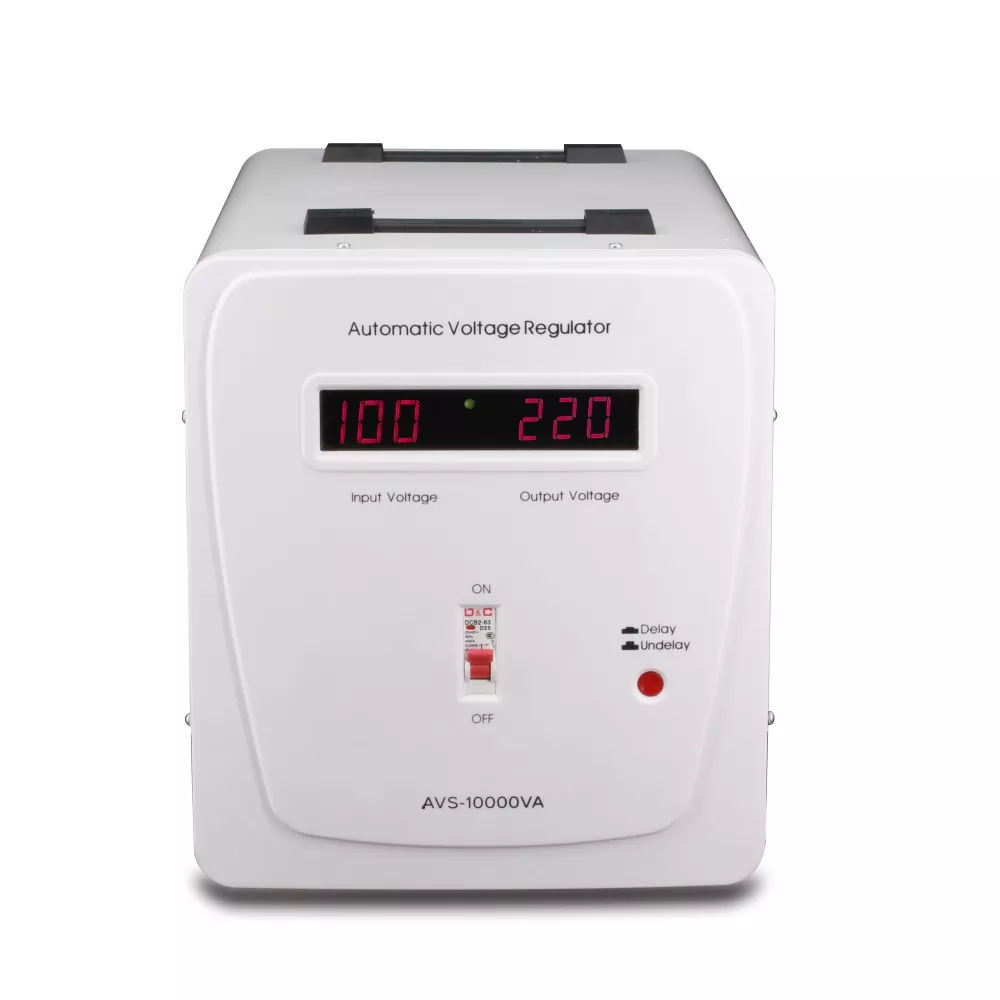

Automatische spanningsregelaar van 10 kVA

Problemen met de spanningskwaliteit worden in kleine en middelgrote fabrieken vaak over het hoofd gezien. Fluctuaties in de netspanning kunnen ervoor zorgen dat CNC-controllers opnieuw opstarten, dat het motorkoppel onstabiel wordt, dat de verwarmingstemperaturen afwijken en dat frequentieregelaars (VFD's) alarmuitschakelingen activeren of in ernstige gevallen zelfs stroommodules doorbranden. Eén enkele spanningspiek kan productieapparatuur ter waarde van honderdduizenden yuans beschadigen, terwijl stilstand van een hele productielijn, veroorzaakt door spanningsdalingen, kan leiden tot verliezen die oplopen tot duizenden yuans per uur.

De AVS-10000 is ontworpen om stroomafwaarts van de hoofdverdeelkast van de fabriek te worden geïnstalleerd en levert stroom aan alle zwaarbelaste apparatuur (zoals luchtcompressoren, spuitgietmachines, centrale airconditioning, drogers en verlichtingssystemen).

Wanneer de netspanning schommelt tussen 130V en 270V, schakelt de automatische spanningsregelaar van 10KVA automatisch van kraan om ervoor te zorgen dat de uitgangsspanning stabiel blijft binnen het veilige bereik van 180–255V, met behoud van een nauwkeurigheid van ±8%. De ringkerntransformator heeft een rendement van meer dan 96%, waardoor hij niet oververhit raakt, zelfs niet bij langdurig gebruik op volle belasting; De resetbare stroomonderbreker van 50 A is bestand tegen de hoge inschakelstromen die worden gegenereerd bij het starten van meerdere motoren, waardoor hinderlijke uitschakelingen worden voorkomen.

Denk eens aan een kleine matrijzenwerkplaats uitgerust met 20 computers, 5 CNC-machines en 3 airconditioners: na installatie van de AVS-10000 daalden de defecten aan apparatuur veroorzaakt door spanningsonregelmatigheden van 12 incidenten per jaar naar slechts één, wat resulteerde in een jaarlijkse besparing van meer dan 50.000 RMB aan onderhoudskosten en verliezen als gevolg van productiestilstand.

Productparameter

Belangrijkste kenmerken

1. Gecentraliseerde regulering met hoog vermogen

De AVS-10000 levert 4800 W continu actief vermogen, voldoende om de totale belasting van de meeste kleine fabrieksfaciliteiten aan te kunnen. Het maakt gebruik van invoer-/uitvoerklemmenblokken van industriële kwaliteit, waardoor gebruikers kabels van 10 mm² of 16 mm² rechtstreeks kunnen aansluiten, waardoor er geen adapteraansluitingen meer nodig zijn en de veiligheid en betrouwbaarheid worden gegarandeerd.

2. 50A stroomonderbreker van industriële kwaliteit

In tegenstelling tot huishoudelijke modellen is de AVS-10000 uitgerust met een thermisch-magnetische stroomonderbreker van 50 A die een superieur uitschakelvermogen en stootstroomweerstand biedt. Hij is bestand tegen inschakelstromen (tot 6 tot 8 keer de nominale stroom voor een duur van minder dan één seconde) die gepaard gaan met het starten van driefasige motoren, waardoor productieonderbrekingen als gevolg van veelvuldig uitschakelen worden voorkomen. De automatische spanningsregelaar van 10 KVA biedt ook nauwkeurige bescherming tegen overbelasting: als de belasting voortdurend de 4800 W overschrijdt, schakelt de onderbreker binnen een tijdsbestek van enkele seconden tot tientallen seconden uit, waardoor de transformator en de elektrische bedrading effectief worden beschermd.

3. Ringkerntransformator met 7 tikken – snelle respons, weinig verlies

· Het ontwerp met afgetakte spanning biedt aanpassingsstappen van ongeveer 15–20 V per tik met een responstijd van <40 ms.

· De ringkernstructuur minimaliseert magnetische lekkage en voorkomt elektromagnetische interferentie met nabijgelegen PLC's, sensoren en instrumentatie.

· Natuurlijke koeling (ontwerp zonder ventilator) elimineert het risico van uitschakeling door oververhitting als gevolg van een ventilatorstoring.

· Ondersteunt 120% kortdurende overbelasting (60 seconden) om tegemoet te komen aan piekvermogenseisen tijdens productieprocessen.

4. Uitgebreide bescherming en monitoring

· Bescherming tegen oververhitting: schakelt automatisch de uitvoer uit als de interne temperatuur ≥120°C bereikt; hervat automatisch de werking zodra de temperatuur daalt.

· Beveiliging tegen overspanning/onderspanning: Onderbreekt de uitvoer als de spanning buiten het bereik van 180–255V valt; herstart automatisch (met een tijdsvertraging) zodra de spanning zich stabiliseert.

· Kortsluitbeveiliging: snelle uitschakeling via een stroomonderbreker van 50 A.

· Vertraagde opstart: selecteerbare vertraging van 6 seconden (algemene apparatuur) of 180 seconden (compressoren/koelapparatuur) om stroompieken te voorkomen die worden veroorzaakt door gelijktijdig opstarten.

· LED-indicatoren en dubbele voltmeters: realtime monitoring van ingangsspanning, uitgangsspanning en bedrijfsstatus, waardoor een snelle beoordeling door inspectiepersoneel mogelijk wordt gemaakt.

5. Robuuste torenbehuizing voor industriële omgevingen

Afmetingen: 405×260×310mm; Nettogewicht: 15,5 kg; Metalen behuizing met ventilatieroosters aan de voor-, achterkant en zijkanten. Geschikt voor plaatsing in verdeelkasten, op stellingen of op de vloer. Bedrijfstemperatuur: 0–40°C; Relatieve vochtigheid: 10–90% (niet-condenserend); voldoet aan de eisen voor standaard industriële faciliteiten.

6. Naadloze integratie met generatoren en UPS

Wanneer u vanwege netinstabiliteit of stroomuitval overstapt op een generator, kunnen de uitgangsspanning en -frequentie van de generator fluctueren. Door de AVS-10000 stroomafwaarts van de generator aan te sluiten, wordt de uitgangsspanning gestabiliseerd, waardoor gevoelige stroomafwaartse apparatuur wordt beschermd. Het kan ook in serie worden aangesloten op een online UPS, waarbij de UPS de batterijback-up biedt en de AVS spanningsstabiliteit garandeert, waardoor een uitgebreide oplossing voor stroomkwaliteit ontstaat.

Producttoepassingen

1. Kleine fabrieken / verwerkingsateliers

Scenario: faciliteiten uitgerust met 10 tot 20 CNC-bewerkingsmachines, luchtcompressoren, stofafzuigventilatoren, verlichtingssystemen en computers. Totale belasting bedraagt ​​circa 4000W.

Oplossing: Installeer de AVS-10000 op het hoofdverdeelpaneel om spanningsstabilisatie voor alle apparatuur te bieden. Resultaten: Motoren draaien soepel, de bewerkingsprecisie verbetert en controllers worden niet langer onverwacht opnieuw opgestart.

ROI: Gebaseerd op een vermindering van vijf panne-incidenten per jaar – die elk 2.000 RMB aan verliezen kosten – worden de apparatuurkosten binnen een jaar terugverdiend.

2. Grote koelopslagfaciliteiten/veehouderijen

Scenario: Meerdere compressoren, ventilatoren, verwarmingen en bewakingssystemen. Spanningsschommelingen veroorzaken regelmatig doorbranden van de compressor (reparatiekosten: 3.000 RMB per eenheid).

Oplossing: Installeer één AVS-10000 om de stroomvoorziening voor het gehele distributiepaneel van de koelopslag te stabiliseren, met een vertragingsinstelling van 180 seconden om de compressoren te beschermen.

Resultaten: De levensduur van de compressor wordt 2 à 3 keer verlengd; de jaarlijkse onderhoudskosten worden met meer dan 10.000 RMB verlaagd.

3. Communicatiebasisstations / serverruimtes

Scenario: Basisstations met schakelende voedingen, RRU's, BBU's en airconditioningunits. De netspanning fluctueert aanzienlijk, variërend van 140V tot 260V.

Oplossing: Koppel de AVS-10000 met schakelende voedingen om ervoor te zorgen dat de apparatuur van het basisstation binnen het normale spanningsbereik werkt, waardoor de verbindingsuitval wordt verminderd.

Resultaten: Het uitvalpercentage van apparatuur daalt met 70%; De beschikbaarheid van basisstations stijgt naar 99,9%.

4. Commerciële keukens / grote restaurants

Scenario: Gelijktijdig gebruik van meerdere elektrische ovens, vaatwassers, ijsmachines en koelkasten veroorzaakt ernstige spanningsdalingen.

Oplossing: Gebruik de AVS-10000 voor gecentraliseerde spanningsstabilisatie om een ​​stabiele spanning voor alle keukenapparatuur te garanderen, waardoor problemen zoals onvoldoende oventemperaturen en doorgebrande vaatwassercontrollers worden voorkomen.

Resultaten: Consistente kwaliteit van de voedselbereiding en aanzienlijk lagere onderhoudskosten.

5. Kleine watercentrales/pompstations in afgelegen gebieden

Scenario: Waterpompmotoren raken oververhit en branden door te lage spanning, waardoor de watertoevoer wordt verstoord. Oplossing: De AVS-10000 voedt de schakelkasten van waterpompen; het handhaaft een hoge uitgangsspanning, zelfs tijdens spanningsdalingen, waardoor een betrouwbare opstart en werking van de motor wordt gegarandeerd.

Resultaat: langere continue bedrijfstijd voor waterpompen en verminderde frequentie van noodreparaties.
