Waarom is een 3-fase 500kVA SCR statische AVR een slimme keuze voor spanningsstabilisatie met hoog vermogen

KTACbiedt oplossingen van stroomkwaliteit voor veeleisende industriële omgevingen3-fase 500kVA SCR statische AVRis ontworpen voor toepassingen waarbij een stabiele driefasige spanning essentieel is voor een betrouwbare werking van de apparatuur. Door vermogensverwerking met hoge capaciteit te combineren met solid-state SCR-regeling, kan dit type statische AVR industriële gebruikers helpen spanningsschommelingen te beheersen zonder afhankelijk te zijn van mechanische schakelcomponenten.

Een 3-fase 500 kVA SCR statische AVR is een oplossing voor automatische spanningsregeling met hoge capaciteit, bedoeld voor industriële elektrische systemen die een gecontroleerde en stabiele spanning vereisen. Het vermogen van 500 kVA maakt hem geschikt voor aanzienlijke elektrische belastingen, terwijl de op SCR gebaseerde statische regeling een snelle elektronische aanpassing mogelijk maakt. Vergeleken met conventionele mechanisch gestuurde spanningsstabilisatoren kan een statische AVR een snellere respons bieden en de slijtage verminderen die gepaard gaat met bewegende schakelonderdelen. Voor fabrieken, productielijnen, automatiseringssystemen, gegevensgevoelige apparatuur en andere stroomkritische toepassingen vereist het selecteren van de juiste AVR dat rekening wordt gehouden met het spanningsbereik, de belastingskarakteristieken, de faseconfiguratie, de installatieomstandigheden, beveiligingsfuncties en onderhoudsvereisten.

Inhoudsopgave

1. Wat is een 3-fase 500kVA SCR statische AVR?
2. Waarom is SCR-technologie belangrijk in statische AVR-systemen?
3. Wat zijn de belangrijkste kenmerken om te evalueren?
4. Belangrijke technische overwegingen in één oogopslag
5. Waar kan een statische AVR van 500 kVA worden gebruikt?
6. Hoe selecteert u de juiste industriële AVR?
7. Welke operationele voordelen kunnen bedrijven verwachten?
8. Veelgestelde vragen
9. Conclusie

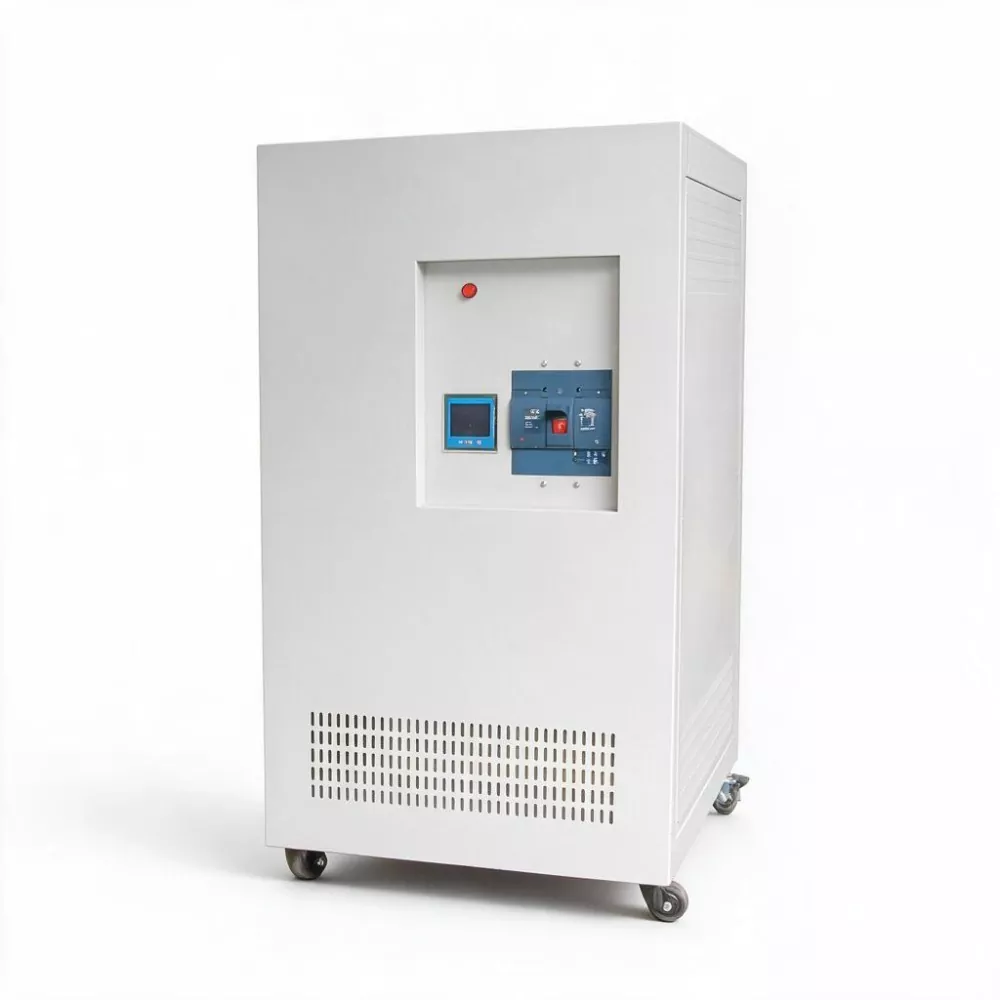

Wat is een 3-fase 500kVA SCR statische AVR?

Een driefasige 500 kVA SCR statische AVR is een automatische spanningsregelaar die is ontworpen om de spanning te stabiliseren in een driefasig elektrisch systeem met een nominaal schijnbaar vermogen van 500 kVA. De termijnSCRverwijst naar een siliciumgestuurde gelijkrichter, een halfgeleiderschakelapparaat dat wordt gebruikt om elektrisch vermogen elektronisch te regelen.

In tegenstelling tot traditionele servostabilisatoren die afhankelijk zijn van door een motor aangedreven mechanische componenten, maakt een statische SCR-AVR gebruik van elektronische schakeling en besturing. Dit ontwerp is met name relevant waar spanningsverstoringen snel moeten worden gecorrigeerd en waar frequente mechanische bewegingen de onderhoudsvereisten kunnen verhogen.

Voor grote industriële belastingen is spanningsstabiliteit niet alleen een kwestie van gemak. Een spanning die voortdurend buiten het gewenste bedrijfsbereik ligt, kan van invloed zijn op motoren, automatiseringsapparatuur, besturingssystemen, productiemachines en gevoelige elektronische apparaten. Een correct gespecificeerde statische AVR kan daarom een ​​belangrijk onderdeel worden binnen een algemene strategie voor netvoedingskwaliteit.

Waarom is SCR-technologie belangrijk in statische AVR-systemen?

Het belangrijkste onderscheid van een statische SCR-AVR is de contactloze elektronische regelmethode. Dankzij halfgeleiderschakeling kan de regelaar de spanning aanpassen zonder afhankelijk te zijn van mechanische contacten die over een wikkeling bewegen.

Deze architectuur kan verschillende praktische voordelen bieden:

• Snelle spanningscorrectie:Elektronisch schakelen kan snel reageren op veranderingen in het binnenkomende aanbod.
• Geen motorische verstelling:Voor het regelproces is geen mechanische servomotor nodig die continu beweegt.
• Verminderde mechanische slijtage:Minder bewegende regelcomponenten kunnen het onderhoud op lange termijn vereenvoudigen.
• Geschiktheid voor dynamische belastingen:Snelle correctie kan nuttig zijn wanneer industriële belastingen vaak veranderen.
• Continu automatisch bedrijf:Het besturingssysteem kan de elektrische omstandigheden bewaken en de output automatisch regelen.

Voorbeelden uit de sector van statische SCR-regelaars laten zien dat driefasige modellen beschikbaar zijn over een breed capaciteitsbereik, inclusief systemen van de 500 kVA-klasse. Technische configuraties variëren per fabrikant, dus ingangsspanning, uitgangsspanning, regelnauwkeurigheid, responskarakteristieken, koeling en beveiligingsfuncties moeten altijd worden bevestigd aan de hand van de daadwerkelijke projectspecificatie.

Wat zijn de belangrijkste kenmerken om te evalueren?

Krachtige driefasige capaciteit

Het vermogen van 500 kVA positioneert deze AVR-categorie voor substantiële elektrische installaties in plaats van voor kleine kantoorbelastingen. Vóór de installatie moeten ingenieurs de werkelijke aangesloten belasting, startstroom, vraagprofiel, arbeidsfactor en verwachte toekomstige uitbreiding berekenen.

Statische SCR-regulering

SCR-technologie zorgt voor elektronische spanningsaanpassing. Dit is vooral relevant voor toepassingen waarbij snelle spanningscorrectie en frequente regeling vereist zijn.

Automatische bewaking en controle

Een industriële AVR moet voortdurend de relevante elektrische parameters bewaken en de output automatisch regelen op basis van het geconfigureerde werkbereik. Een duidelijke besturingsinterface kan ook de inbedrijfstelling en routine-inspecties eenvoudiger maken.

Beveiligingsfuncties

Spanningsregelapparatuur met hoge capaciteit moet worden geëvalueerd samen met de beveiligingsarchitectuur ervan. Afhankelijk van het specifieke ontwerp kan de bescherming omstandigheden omvatten zoals overspanning, onderspanning, overbelasting, kortsluiting, fasegerelateerde fouten, oververhitting en abnormale bedrijfsomstandigheden.

Industrieel installatieontwerp

Bij 500 kVA wordt fysieke installatie een belangrijke technische overweging. Het projectteam moet de afmetingen van de behuizing, ventilatie, warmteafvoer, kabelgeleiding, onderhoudsruimte, aarding, omgevingsomstandigheden en toegang voor onderhoudspersoneel beoordelen.

Belangrijke technische overwegingen in één oogopslag

Opmerking: Exacte elektrische specificaties moeten vóór aankoop worden bevestigd door de fabrikant van de apparatuur, omdat configuratie, spanningsbereik, nauwkeurigheid, afmetingen, bescherming en andere parameters kunnen variëren tussen AVR-modellen.

Waar kan een statische AVR van 500 kVA worden gebruikt?

Een driefasige statische AVR met hoge capaciteit kan worden overwogen voor industriële faciliteiten waar spanningsschommelingen de prestaties van de apparatuur of de productiecontinuïteit kunnen verstoren. Typische toepassingsgebieden zijn onder meer:

• Productiefabrieken:Ondersteunt stabiele stroomomstandigheden voor productiemachines en geautomatiseerde systemen.
• CNC- en precisieapparatuur:Helpt bij het handhaven van een meer consistente elektrische voeding voor gevoelige besturingselektronica.
• Industriële automatisering:Handig voor faciliteiten met PLC-gestuurde apparatuur, aandrijvingen, sensoren en schakelkasten.
• Communicatie- en elektronische apparatuur:Kan helpen bij het beheersen van de instabiliteit van de voedingsspanning die gevoelige elektronische systemen beïnvloedt.
• Druk- en verwerkingsapparatuur:Een stabiele spanning kan een consistente werking van de machine tijdens lange productiecycli ondersteunen.
• Commerciële en infrastructurele voorzieningen:Kan worden toegepast waar grote driefasige belastingen automatische spanningsregeling vereisen.

De geschiktheid van een AVR moet altijd worden bepaald op basis van de feitelijke elektrische omgeving en niet alleen op basis van de capaciteit. Een vermogen van 500 kVA betekent niet automatisch dat elk belastingsprofiel van 500 kVA geschikt is voor dezelfde configuratie.

Hoe selecteert u de juiste industriële AVR?

Het kiezen van een driefasige 500 kVA SCR statische AVR moet beginnen met een technische beoordeling van het elektrische systeem. De volgende checklist kan kopers helpen bij het organiseren van de technische vereisten voordat ze een offerte aanvragen:

1. Noteer de binnenkomende spanning.Identificeer de nominale spanning en het werkelijke fluctuatiebereik op de installatielocatie.
2. Bereken de werkelijke belasting.Houd rekening met de huidige bedrijfsvraag, piekvraag, motorstartkarakteristieken en geplande uitbreiding.
3. Identificeer gevoelige apparatuur.Bepaal of CNC-machines, elektronica, automatiseringssystemen, medische apparaten of andere precisiebelastingen zijn aangesloten.
4. Bevestig de driefasige configuratie.Controleer het aantal draden, de neutrale vereisten, de aarding en de fasebalans.
5. Definieer outputvereisten.De vereiste gereguleerde spanning en toegestane tolerantie moeten vóór de aanschaf worden gespecificeerd.
6. Bekijk de beschermings- en bypassopties.Vereisten voor onderhoud en foutafhandeling moeten in de specificatie worden opgenomen.
7. Controleer de installatievoorwaarden.Temperatuur, vochtigheid, stof, ventilatie, hoogte, binnen-/buitenlocatie en onderhoudsruimte kunnen de keuze van de apparatuur beïnvloeden.

Voor kopers die industriële oplossingen voor spanningsstabilisatie vergelijken, is een nuttig referentiepunt het onderscheid tussen SCR statische AVR-technologie en conventionele servogebaseerde regeling. De juiste keuze hangt af van de vereiste respons, belastingskarakteristieken, omgevingsomstandigheden, servicestrategie en totaal systeemontwerp.

Welke operationele voordelen kunnen bedrijven verwachten?

De waarde van een AVR met hoge capaciteit gaat verder dan alleen het veranderen van de spanning. Wanneer de spanningsregeling correct is gedimensioneerd en geïnstalleerd, kan deze deel uitmaken van een bredere strategie voor het verbeteren van de elektrische consistentie.

Potentiële operationele voordelen zijn onder meer:

• Consistentere spanningsomstandigheden voor stroomafwaartse apparatuur.
• Verminderde blootstelling aan spanningsschommelingen binnen het ontworpen werkbereik van de regelaar.
• Snelle elektronische respons vergeleken met mechanisch aangepaste regelsystemen.
• Minder afhankelijkheid van bewegende mechanische verstelcomponenten.
• Verbeterde geschiktheid voor continu werkende industriële systemen.
• Een meer gestructureerde aanpak voor het beheren van de eisen aan de stroomkwaliteit.

Een AVR is echter geen universele vervanging voor andere netvoedingsapparatuur. Spanningsregeling, overspanningsbeveiliging, harmonische filtering, arbeidsfactorcorrectie, back-upstroom en ononderbroken voedingssystemen pakken verschillende elektrische problemen aan. Uit een volledige projectbeoordeling moet blijken welke functies daadwerkelijk nodig zijn.

Veelgestelde vragen

Wat betekent 500 kVA in een statische AVR?

500 kVA vertegenwoordigt het nominale schijnbaar vermogen van de AVR. De praktisch bruikbare belasting hangt af van de configuratie van de apparatuur, de arbeidsfactor, de bedrijfsomstandigheden, het belastingstype en de door de fabrikant opgegeven limieten.

Waarom SCR-technologie gebruiken in plaats van een mechanisch servosysteem?

SCR-technologie maakt gebruik van halfgeleiderschakeling in plaats van door een motor aangedreven mechanische aanpassing. Dit kan zorgen voor een snelle elektronische regeling en mechanische slijtage verminderen, waardoor statische regeling aantrekkelijk wordt voor toepassingen met dynamische elektrische belastingen.

Is een 3-fase 500kVA SCR statische AVR geschikt voor elke fabriek?

Nee. De capaciteit alleen bepaalt niet de geschiktheid. Ingenieurs moeten de ingangsspanning, uitgangsspanning, fluctuatiebereik, frequentie, belastingsprofiel, faseconfiguratie, omgevingsomstandigheden, beschermingseisen en installatieruimte verifiëren voordat ze een model selecteren.

Welke apparatuur kan profiteren van spanningsstabilisatie?

Industriële machines, CNC-systemen, automatiseringsapparatuur, elektronische besturingssystemen, communicatieapparatuur, drukmachines en andere spanningsgevoelige belastingen kunnen hiervan profiteren wanneer een onstabiele voedingsspanning de werking beïnvloedt.

Welke gegevens moet ik verstrekken bij het aanvragen van een AVR-offerte?

Geef de vereiste capaciteit, ingangs- en uitgangsspanning, frequentie, driefasige bedradingsconfiguratie, spanningsfluctuatiebereik, belastingstype, installatieomgeving, beschermingsvereisten en eventuele speciale communicatie- of bypassvereisten op. Een belastingslijst of elektrisch enkellijnsdiagram kan ingenieurs ook helpen bij het bepalen van de juiste configuratie.

Conclusie

A 3-fase 500kVA SCR statische AVRis ontworpen voor driefasige spanningsregeling met hoge capaciteit, waarbij snelle elektronische regeling en stabiele stroomomstandigheden belangrijk zijn. De op SCR gebaseerde architectuur, automatische regelmogelijkheden en capaciteit op industriële schaal maken deze technologie relevant voor productie, automatisering, precisiemachines en andere stroomgevoelige toepassingen. Voor een betrouwbaar projectresultaat moeten kopers de volledige elektrische omgeving beoordelen in plaats van een AVR te selecteren op basis van alleen het vermogen van 500 kVA. Als u een spanningsstabilisatieproject met hoog vermogen plant en hulp nodig heeft bij het bevestigen van de juiste configuratie,neem contact met ons opbij KTAC om uw spanningsvereisten, belastingskarakteristieken, installatieomstandigheden en toepassingsbehoeften te bespreken.
