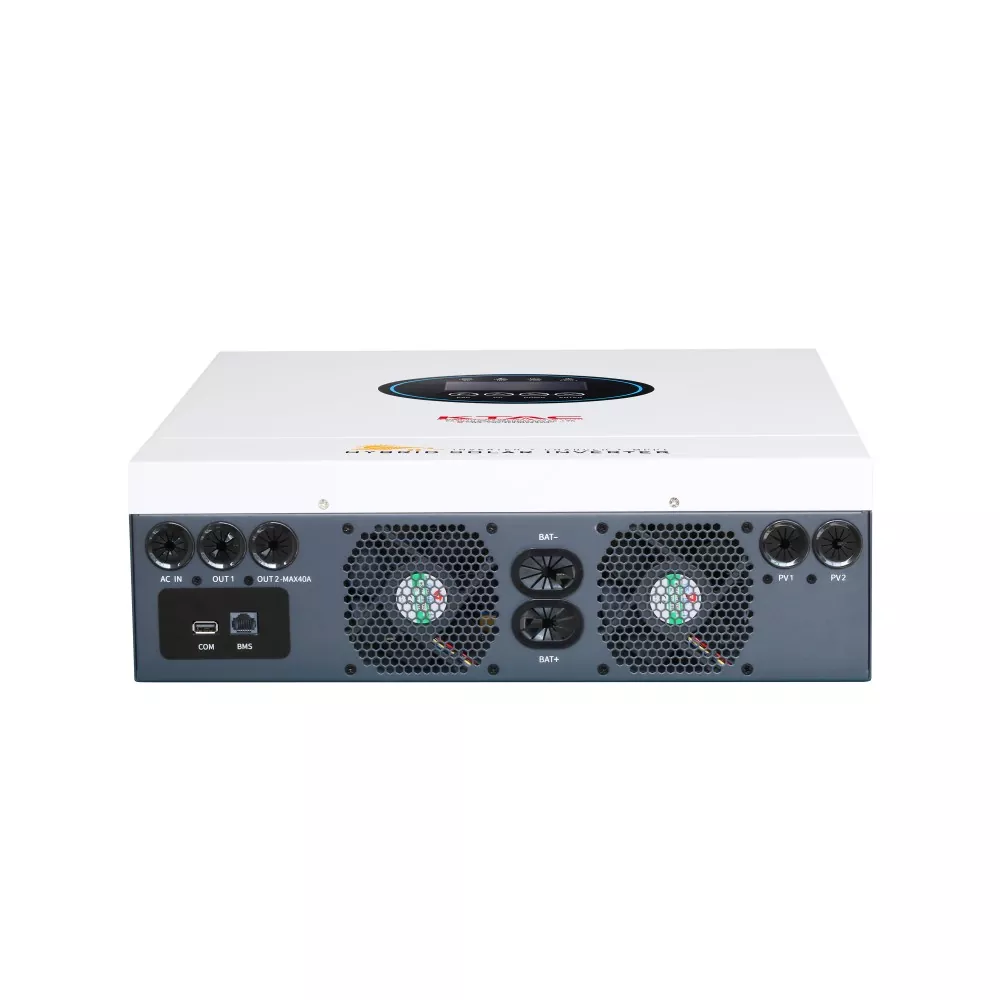

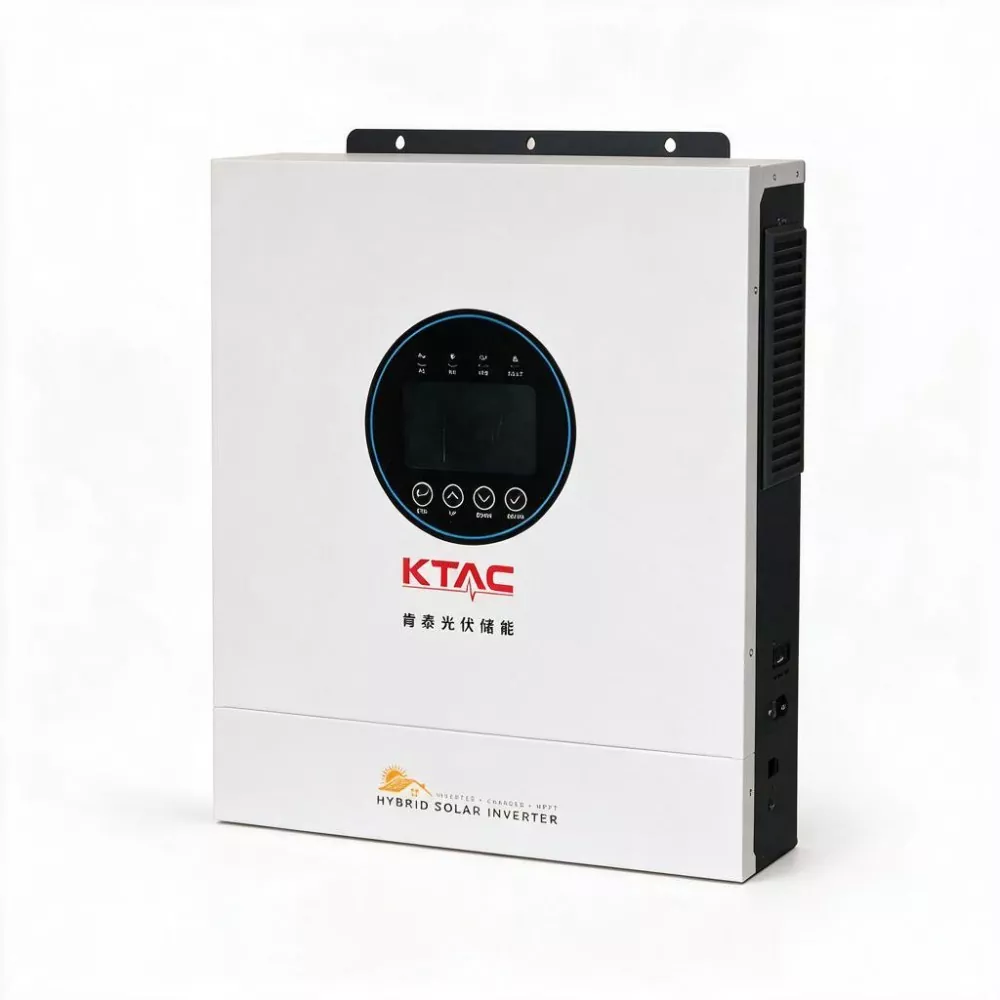

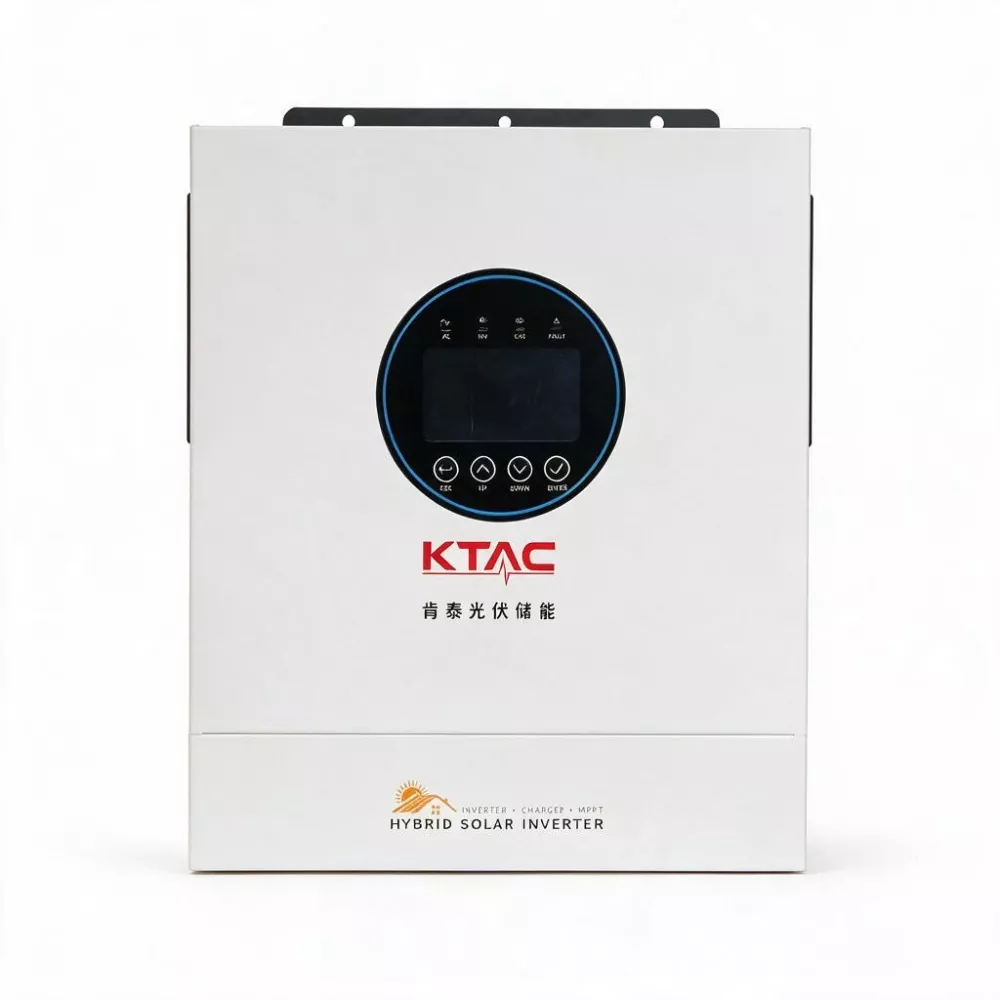

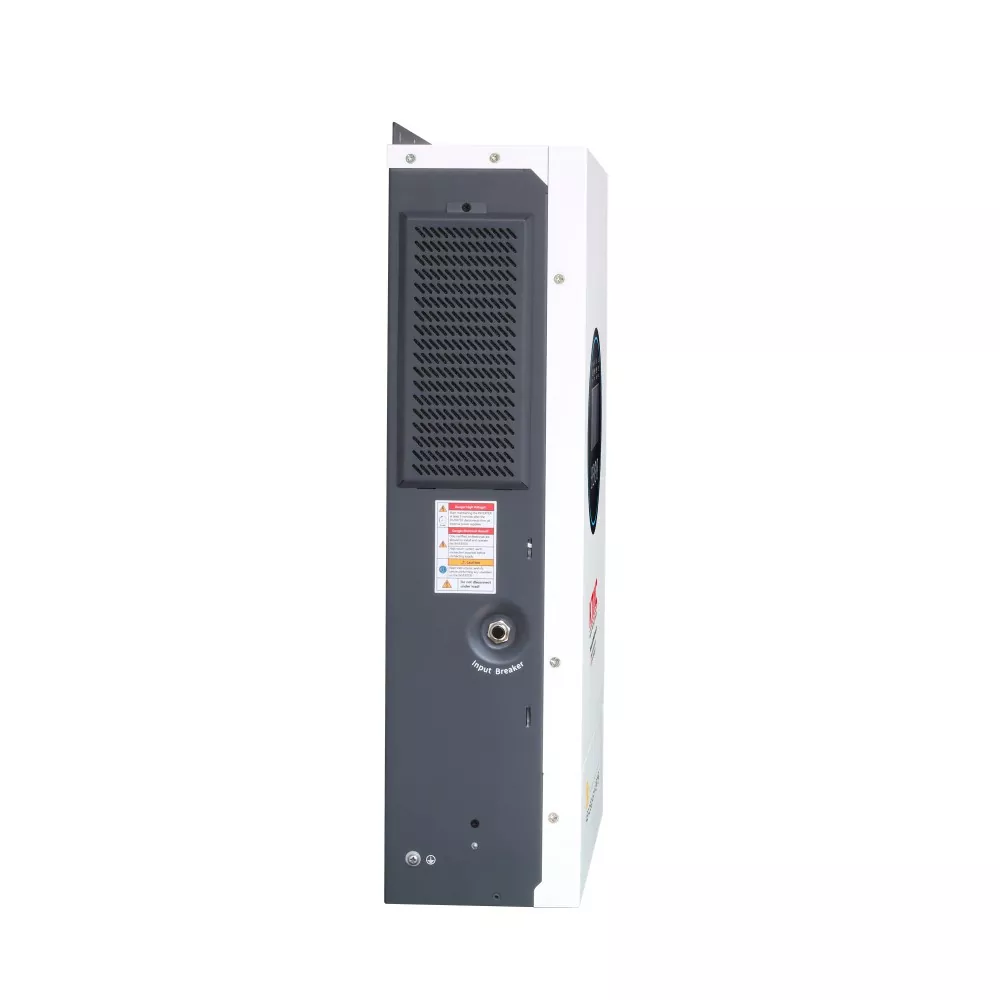

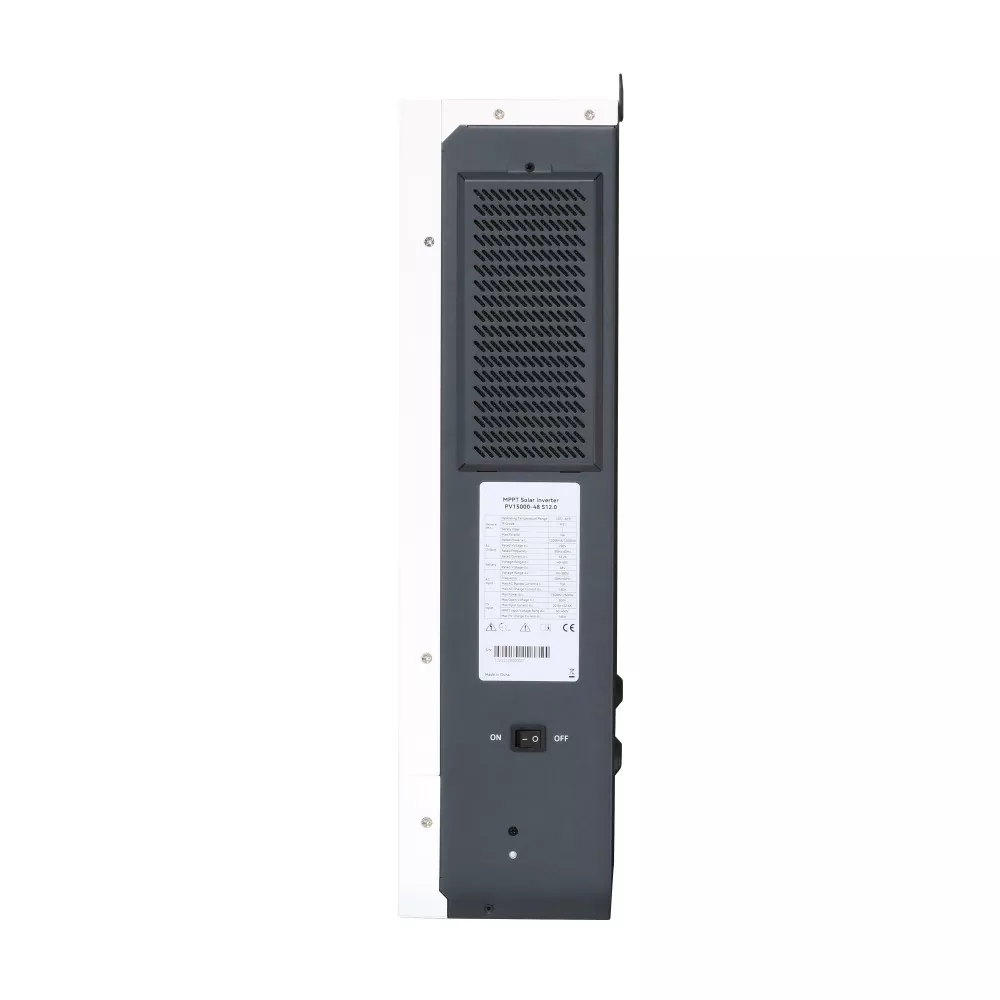

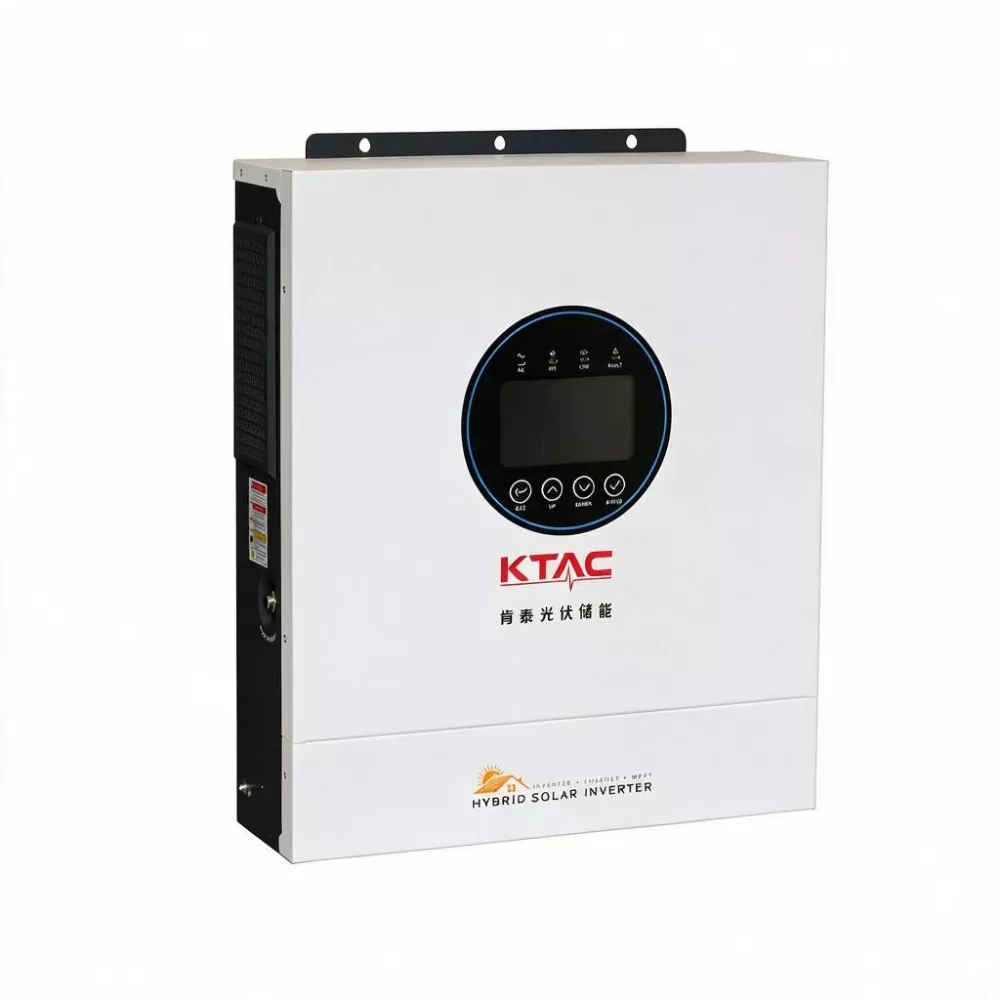

5kW 24V off-grid zonne-omvormer

KTAC begrijpt dat voor gebruikers die zich ver van het elektriciteitsnet bevinden of in gebieden met onstabiele stroomvoorziening, elke cent aan investeringen telt. De 5 kW 24 V off-grid zonne-omvormer (GA-5024) is een pragmatisch ontworpen 5 kW off-grid hybride omvormer die een nauwkeurig evenwicht vindt tussen kosten, omvang en prestaties en tegelijkertijd een stabiele zuivere sinusgolfuitvoer garandeert. In tegenstelling tot 12kW-modellen die prioriteit geven aan maximaal vermogen, richt de GA-5024 zich op de meest voorkomende huishoudelijke en kleine commerciële belastingen: hij voedt gemakkelijk een koelkast, meerdere lampen, een waterpomp, een tv of computer en een paar elektrische gereedschappen.

Waarom kiezen voor de GA-5024?

Ten eerste voldoet het nominale vermogen van 5000 W aan de piekbehoefte aan elektriciteit van de meeste kleine tot middelgrote huishoudens die niet op het elektriciteitsnet zijn aangesloten, terwijl de piekcapaciteit van 10.000 VA voldoende is om apparaten zoals een airconditioning van 1,5 pk of een waterpomp met diepe bronnen te starten.

Wat nog belangrijker is, het maakt gebruik van een 24V-batterijsysteem; vergeleken met 48V-opstellingen bieden 24V-batterijpakketten lagere kosten en eenvoudiger celmatching voor kleine tot middelgrote capaciteiten, en veel instap- of tweedehands loodzuurbatterijen op de markt zijn ontworpen voor 24V-systemen. De GA-5024 is ontworpen met de specifieke behoeften van deze gebruikers in gedachten en biedt een laadstroom tot 160A. Of hij nu wordt aangedreven door zonne-energie, elektriciteit uit het elektriciteitsnet of een generator, hij vult snel de energie van de batterij aan.

Deze 5 kW 24 V off-grid zonne-omvormer is voorzien van een ingebouwde breedspannings-MPPT-controller (60-450 V-bereik, 500 V maximale nullastspanning) en ondersteunt een maximaal ingangsvermogen van 9000 W. Het communiceert met het BMS van de lithiumbatterij via CAN of RS485 om de batterijspanning, temperatuur en SOC in realtime te bewaken, waarbij de oplaadparameters dynamisch worden aangepast om de levensduur van de batterij aanzienlijk te verlengen. Het bevat ook een ingebouwde activeringsfunctie voor lithiumbatterijen om batterijpakketten te wekken die in de slaapmodus zijn gekomen vanwege overmatige ontlading.

Met een optionele WiFi-module kunt u via een mobiele app de PV-opwekking, het laadvermogen en de resterende batterijcapaciteit monitoren en storingsmeldingen ontvangen. De afneembare stofkap vergemakkelijkt het eenvoudig reinigen van de koelluchtkanalen, waardoor de unit geschikt is voor stoffige omgevingen zoals boerderijen en werkplaatsen.

Productparameter

Belangrijkste kenmerken

1. Enorme laadstroom van 160A

Of het nu afkomstig is van PV, netstroom of een generator, de maximale laadstroom bedraagt ​​160 A (met een totale laadstroom van 160 A). Dit maakt het snel opladen van de batterij mogelijk, vermindert de looptijd van de generator en maximaliseert het gebruik van beperkte daglichturen.

2. Hoge piekvermogen

Nominaal vermogen van 5000 W met een piekvermogen van 10.000 VA (gedurende 20 ms). De 5 kW 24 V off-grid zonne-omvormer start op betrouwbare wijze inductieve belastingen, zoals 1,5 pk airconditioners, waterpompen met diepe bronnen en luchtcompressoren, waardoor wordt voorkomen dat de omvormer door overbelasting wordt uitgeschakeld als gevolg van hoge inschakelstromen.

3. MPPT-zonnelader met groot spanning

Beschikt over een MPPT-bedrijfsspanningsbereik van 60–450 VDC, een maximale nullastspanning van 500 VDC en een maximaal PV-ingangsvermogen van 9000 W. Het is compatibel met reguliere hoogspannings-PV-paneelstrings, waardoor de energieopwekkingsefficiëntie tijdens de vroege ochtend, de late namiddag en bij weinig licht wordt verbeterd.

4. Dubbele AC-uitgangen

Biedt twee onafhankelijke AC-uitgangen: één voor kritische belastingen (continue voeding) en één voor niet-kritieke (afschakelbare) belastingen. Er kunnen drempelwaarden voor belastingafschakeling worden geconfigureerd voor de batterijmodus, waardoor de back-uptijd voor essentiële apparatuur wordt gemaximaliseerd.

5. Uitgebreide batterijcompatibiliteit en BMS-communicatie

Ondersteunt 24V lithiumbatterijen (nominaal 25,6V) of loodzuurbatterijen. Beschikt over een float-laadspanning van 27 V en overlaadbeveiliging bij 30,5 V. Communiceert met lithiumbatterij BMS via CAN/RS485 om de batterijstatus in realtime te controleren en het opladen te optimaliseren.

6. Slimme monitoring en activering van lithiumbatterijen

Bevat een ingebouwde interface voor een WiFi-module (ondersteunt bewaking op afstand via mobiele app met de optionele module). Beschikt ook over een activeringsfunctie voor lithiumbatterijen, waarmee accu's die in de slaapmodus zijn gekomen vanwege overmatige ontlading kunnen worden gewekt, zonder dat daarvoor extra apparatuur nodig is.

7. Compact en lichtgewicht

Weegt slechts 8,4 kg met afmetingen van 410×336×110 mm; kan door één persoon aan de muur worden gemonteerd. De afneembare stofkap vergemakkelijkt het schoonmaken en verlengt de levensduur van het apparaat in zware omstandigheden.

Producttoepassingen

1. Residentiële off-grid PV-systemen: Levert dagelijkse elektriciteit voor kleine tot middelgrote huishoudens (2-4 personen) en voedt essentiële zaken zoals verlichting, koelkasten, tv's, computers en ventilatoren. Kan worden gecombineerd met 24V-loodzuur- of lithiumbatterijen voor uitstekende prijs-kwaliteitverhouding.

2. Afgelegen boerderijen/veevoorzieningen: voedt apparatuur zoals waterpompen, voermolens en ventilatoren. Opladen met een hoge stroomsterkte van 160 A maximaliseert de zonne-energie in de middag om de batterijen snel aan te vullen, waardoor de afhankelijkheid van generatoren wordt verminderd.

3. Landelijke klinieken of communicatiebasisstations: Dient als primaire of back-upstroombron. Dubbele AC-uitgangen zorgen voor prioriteitsstroom voor medische of communicatieapparatuur, met automatische omschakeling tijdens stroomuitval.

4. Kleine winkels/stalletjes langs de weg: Biedt stabiele stroom voor diepvriezers, verlichting, kassa's en mobiele laadstations. Ondersteunt net- of generatoraanvulling en biedt lage bedrijfskosten.

5. Mobiele of tijdelijke stroomvoorziening: lichtgewicht ontwerp zorgt voor eenvoudige installatie in campers, bouwcontainers of noodhulpvoertuigen; plug-and-play-klaar in combinatie met draagbare zonnepanelen.

Maatwerkdiensten

KTAC biedt OEM/ODM-services voor de GA-serie omvormer, waaronder:

1. Aangepaste behuizingskleur en logo-afdrukken

2. BMS-protocolafstemming voor batterijen van derden

3. Voorinstellingen van parameters (bijv. laadspanningen, uitgangsfrequentie)

4. Verpakkingsontwerp en meertalige gebruikershandleidingen

Neem contact op met ons technisch team voor een oplossing op maat.

Veelgestelde vragen

1. Kan de 5KW 24V Off Grid-zonne-omvormer parallel worden gebruikt?

Nee. Dit model is ontworpen voor standalone gebruik en ondersteunt geen parallelle aansluiting van meerdere units. Als er meer vermogen nodig is, raden we het GA-12048 (12kW) model aan of nemen we contact op met KTAC voor andere oplossingen.

2. Welke kabelmaat is nodig voor 160A laadstroom?

Wij adviseren het gebruik van koperen kabels met een doorsnede van 25 mm² of groter aan de batterijzijde, gecombineerd met een 200 A DC-stroomonderbreker. Raadpleeg de bedradingsspecificaties in de producthandleiding voor meer informatie.

3. Kan het tegelijkertijd opladen met behulp van zowel PV- als netstroom?

Ja. De GA-5024 ondersteunt hybride opladen (PV + elektriciteitsnet), met een maximale totale laadstroom van 160A (het gecombineerde totaal bedraagt ​​niet meer dan 160A, beheerd door interne logica). Gebruikers kunnen oplaadprioriteiten instellen: prioriteit voor zonne-energie, netprioriteit of hybride opladen.

4. Kan ik rechtstreeks een 24V LiFePO₄-batterijpakket (8-serieconfiguratie) gebruiken?

Ja. Een LiFePO₄-pack uit de 8-serie heeft een nominale spanning van 25,6 V en een volledig opgeladen spanning van ongeveer 29,2 V. Stel het batterijtype in op "Lithium" en sluit het BMS aan via CAN/RS485; de omvormer zal de laadparameters automatisch aanpassen. Als er geen communicatie wordt gebruikt, kunt u de float-spanning handmatig instellen op ongeveer 28,8 V (raadpleeg de specificaties van de batterij).

5. Waarom is de maximale totale laadstroom slechts 160A, ook al zijn de individuele limieten voor PV en AC beide 160A?

Dit komt door de fysieke beperkingen van het interne laadcircuit van de omvormer. Wanneer zowel PV- als AC-ingangen actief zijn, delen ze de capaciteit van 160 A (bijvoorbeeld 100 A van PV + 60 A van AC). Dit beschermt de interne componenten en voldoet tegelijkertijd aan de behoeften van de overgrote meerderheid van kleine tot middelgrote systemen.

6. Kan de GA-5024 worden gebruikt met een 48V-batterij?

Nee. De GA-5024 is ontworpen voor een 24V-accusysteem (nominale spanning van 25,6V voor lithium; 27V druppellading voor loodzuur); de interne invertercircuits, laadparameters en BMS-communicatieprotocollen zijn allemaal geoptimaliseerd voor 24V-systemen. Als u een 48V-batterij rechtstreeks aansluit, wordt de overspanningsbeveiliging geactiveerd of wordt het apparaat zelfs beschadigd. Als u een 48V-systeem nodig heeft, kies dan het model GA-6548 (6,5 kW) of GA-12048 (12 kW); beide zijn compatibel met 48V-batterijen (nominale spanning van 51,2V).

7. Hoe kan het automatisch opstarten van een generator worden geïmplementeerd?

De 5 kW 24 V off-grid zonne-omvormer levert een droog contactsignaal (vereist een optionele externe module) om de generator automatisch te starten op basis van de accuspanning of de belastingsstatus. Raadpleeg de gedetailleerde handleiding of neem contact op met de technische ondersteuning voor specifieke bedradings- en configuratie-instructies.

8. Hoe presteert het apparaat in omgevingen met lage temperaturen?

Het werkt bij temperaturen tot -15°C. Houd er echter rekening mee dat het opladen van lithiumbatterijen onder 0°C mogelijk beperkt is. Wij raden aan de accu in een geïsoleerde behuizing te plaatsen of een accu met ingebouwde verwarmingsfunctie te kiezen. De omvormer zelf kan stroom blijven leveren, hoewel het rendement enigszins kan afnemen.
