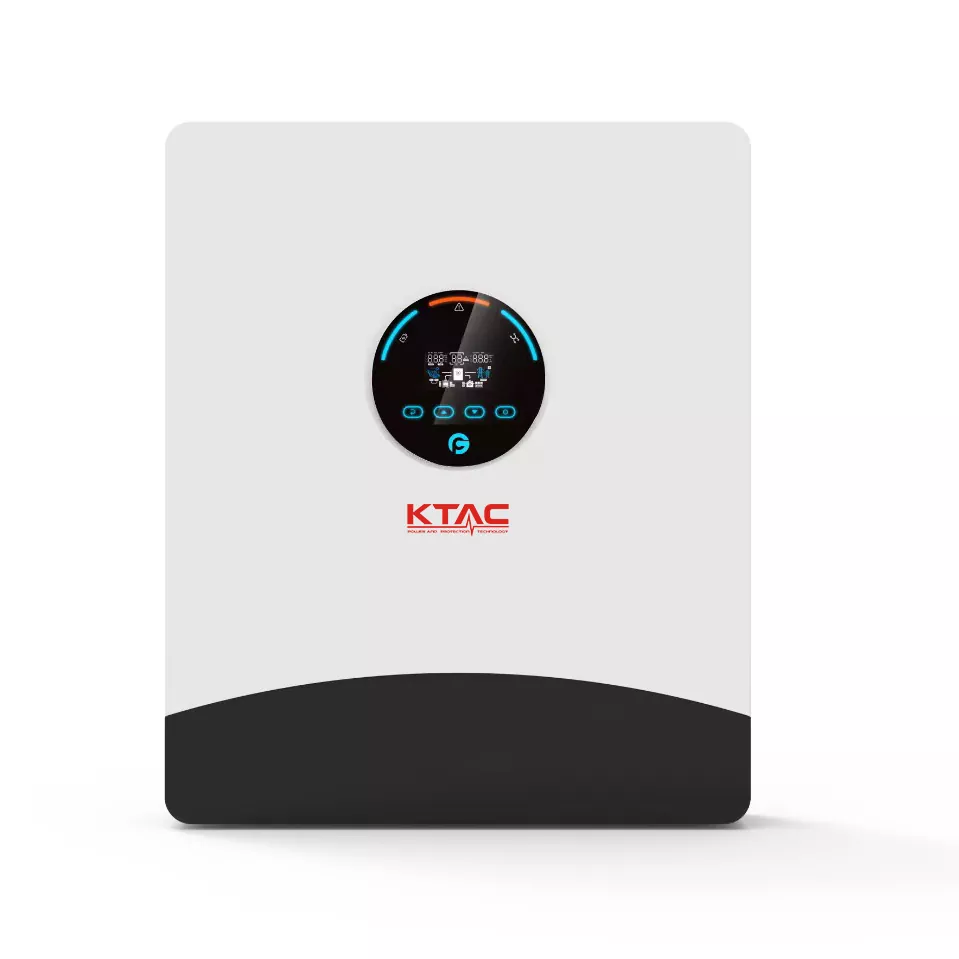

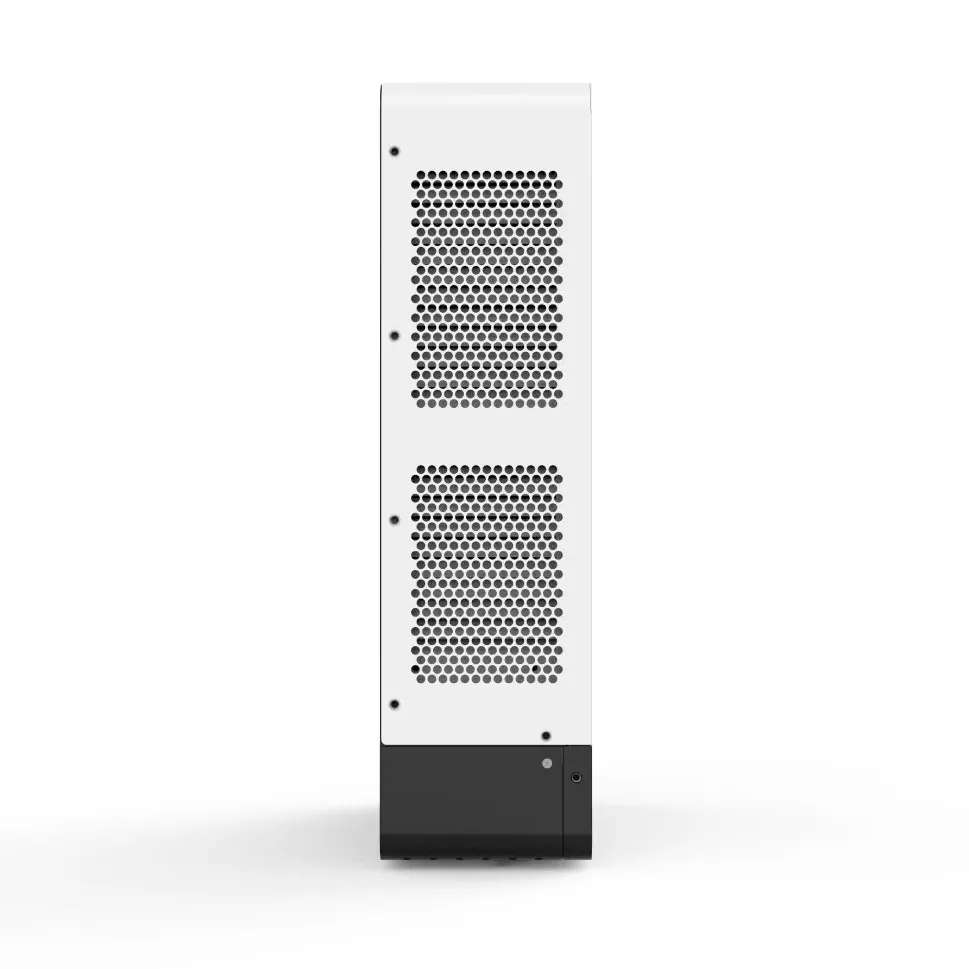

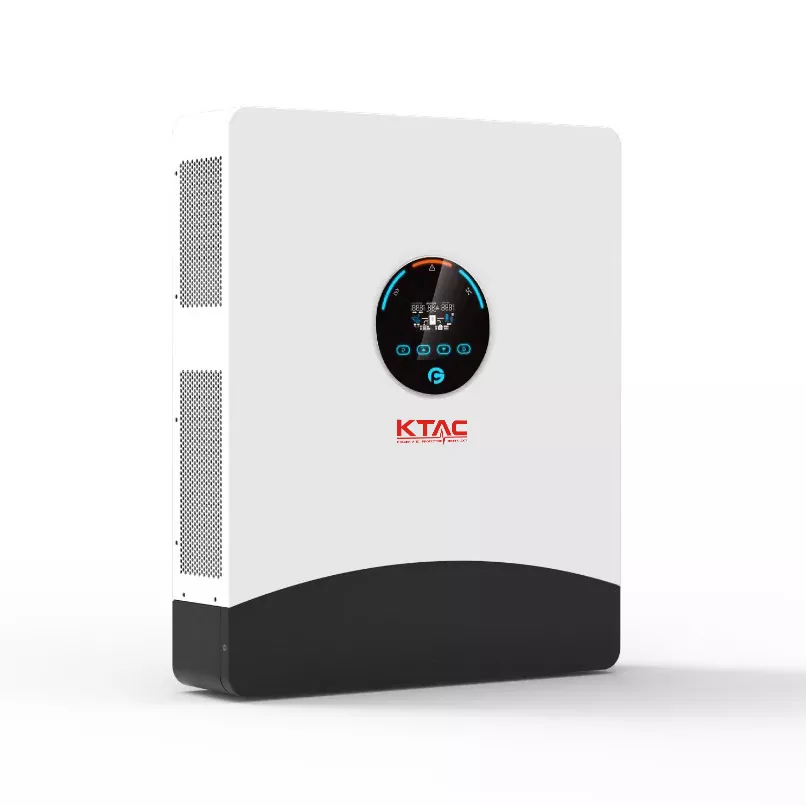

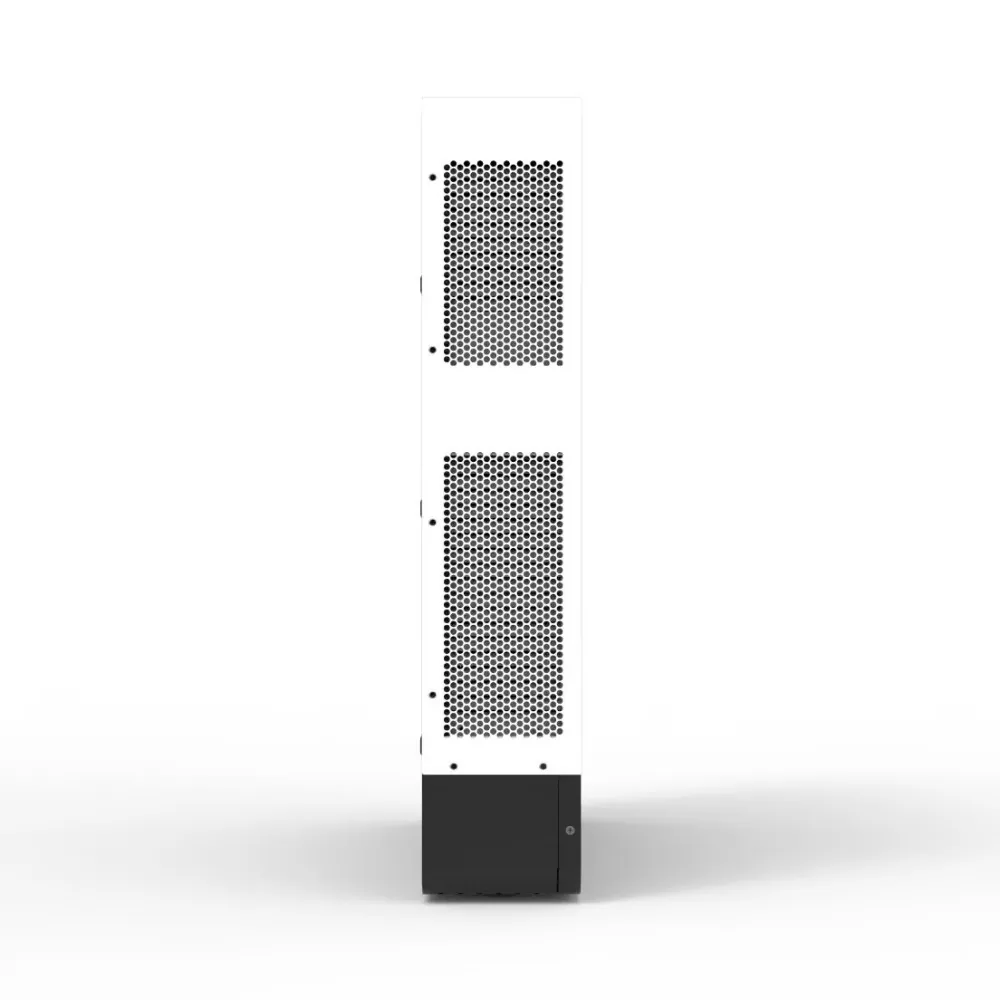

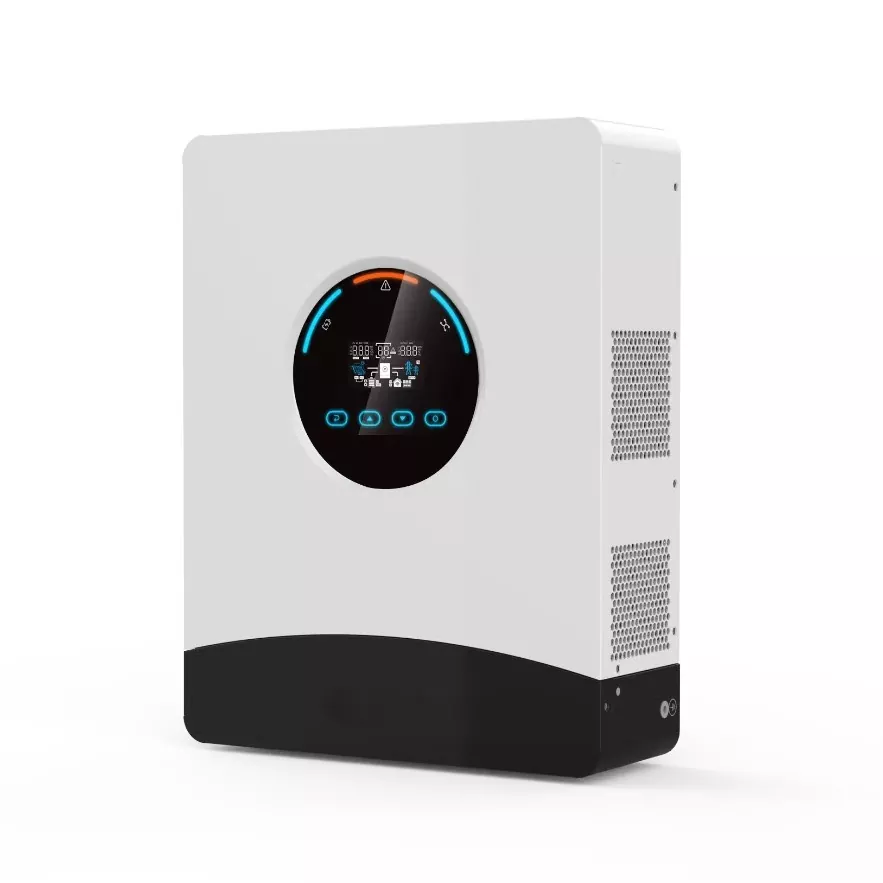

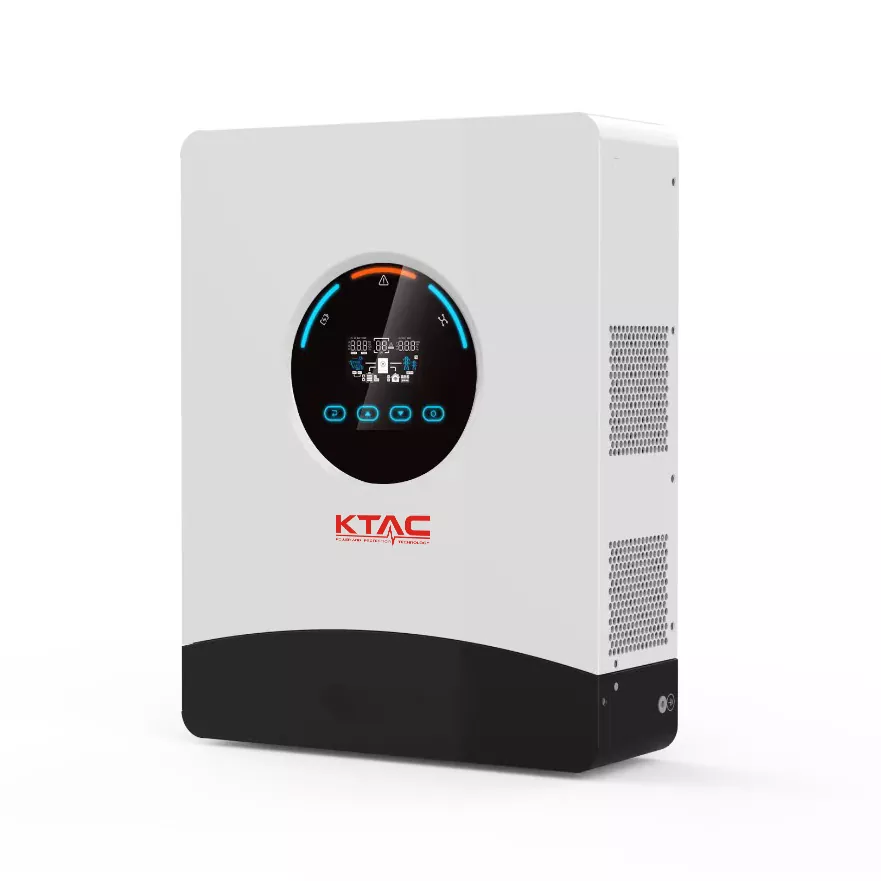

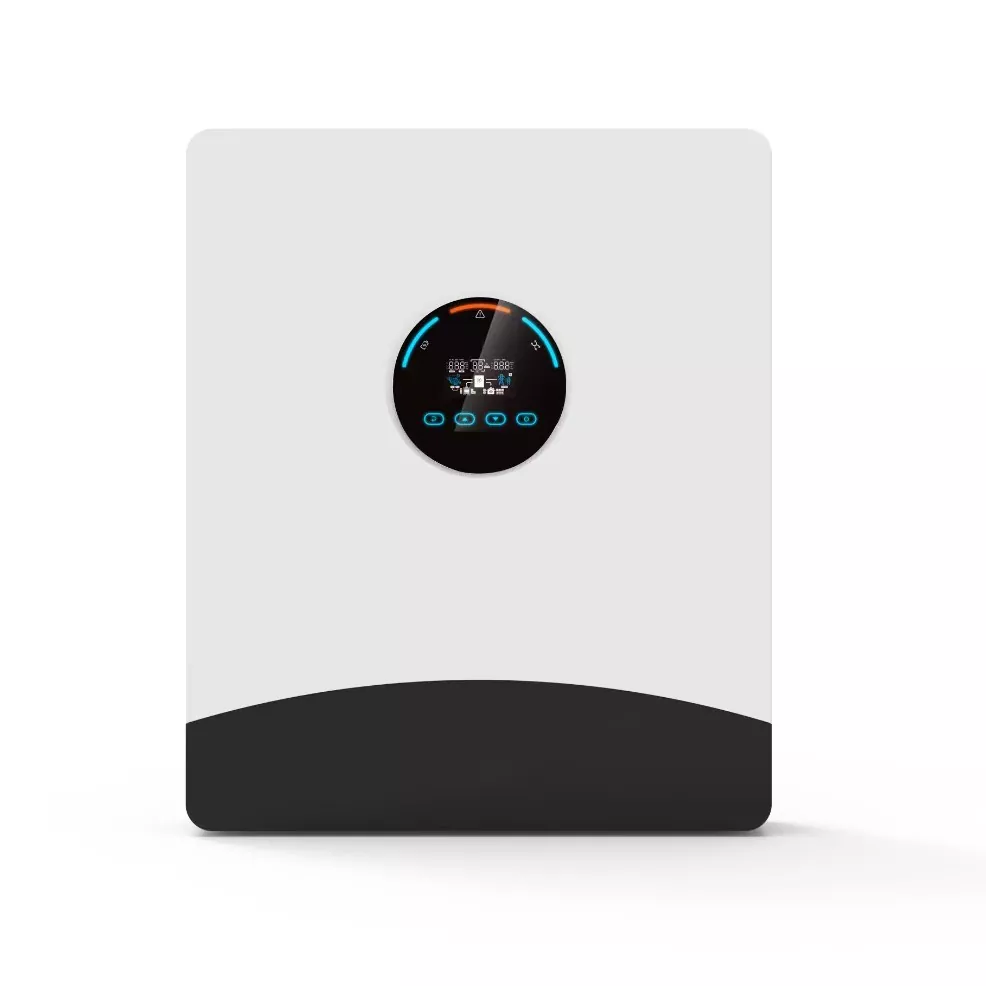

6kW 48V parallelle off-grid zonne-omvormer

De 6 kW 48 V parallelle off-grid zonne-omvormer (GPEO-6KL1) biedt een kosteneffectief instappunt voor off-grid energieopslag. Met een gewicht van slechts 12,4 kg en een dikte van 12 cm kan hij door één persoon aan de muur worden gemonteerd. Het is ideaal voor residentiële balkons, zelfgebouwde huizen op het platteland of kleine studio's, vooral in scenario's waarbij driefasige stroom nodig is, maar met een gemiddelde belasting.

Het nominale vermogen van 6 kW kan met gemak dagelijkse belastingen aan, zoals verlichting, koelkasten en computers. Het ondersteunt parallelle aansluiting van maximaal 12 eenfasige units (totaal 72 kW) of een configuratie van 3 units in een 380V driefasig systeem (totaal 18 kW), geschikt voor het aandrijven van driefasige waterpompen of kleine werktuigmachines.

Het beschikt over een éénkanaals breedspannings-MPPT-ingang (85-450 V) en een maximale laadstroom van 120 A; in combinatie met een 48V-lithiumbatterij bereikt hij een piekefficiëntie van 98%. Met IP54-bescherming en een UPS-omschakeltijd van 10 ms zorgt deze voordelige off-grid oplossing voor veiligheid, stabiliteit en gemoedsrust.

Dankzij intelligente parallelle technologie kunnen maximaal 12 units parallel worden aangesloten (in totaal 72 kW), en 3 of meer units kunnen een driefasig systeem van 380 V vormen, waardoor flexibele stroom- en fase-uitbreiding mogelijk is en tegelijkertijd een piekefficiëntie van 98,0% en een MPPT-efficiëntie van 99,9% worden bereikt.

Belangrijkste kenmerken

1. Lichtgewicht en draagbaar

Met een nettogewicht van slechts 12,4 kg en een dikte van 12 cm kan één persoon het transport en de wandmontage aan. De 6kW 48V parallelle off-grid zonne-omvormer is geschikt voor omgevingen met beperkte ruimte, zoals huizen, appartementen en garages.

2. Kosteneffectieve off-grid kern

Deze unit is geoptimaliseerd voor kostenefficiëntie en garandeert tegelijkertijd een stabiel vermogen van 6 kW en wordt geleverd met een garantie van 3 jaar. Het is de ideale keuze voor het implementeren van economische "PV + Energieopslag"-oplossingen in afgelegen gebieden, zelfgebouwde huizen op het platteland en kleine winkels.

3. Intelligente parallelle werking en driefasige netwerken

Enkelfasige uitbreiding: Er kunnen maximaal 12 units parallel worden aangesloten voor een totaal vermogen van 72 kW, waarmee wordt voldaan aan de behoeften van huishoudens die geleidelijke capaciteitsuitbreidingen nodig hebben.

Driefasig systeem: Ondersteunt de parallelle aansluiting van 3 of meer units om een ​​driefasig systeem van 380 V te vormen (6 kW per fase, 18 kW totaal), dat industriële belastingen zoals driefasige waterpompen, airconditioners en kleine werktuigmachines rechtstreeks van stroom kan voorzien.

4. Breed MPPT-invoerbereik

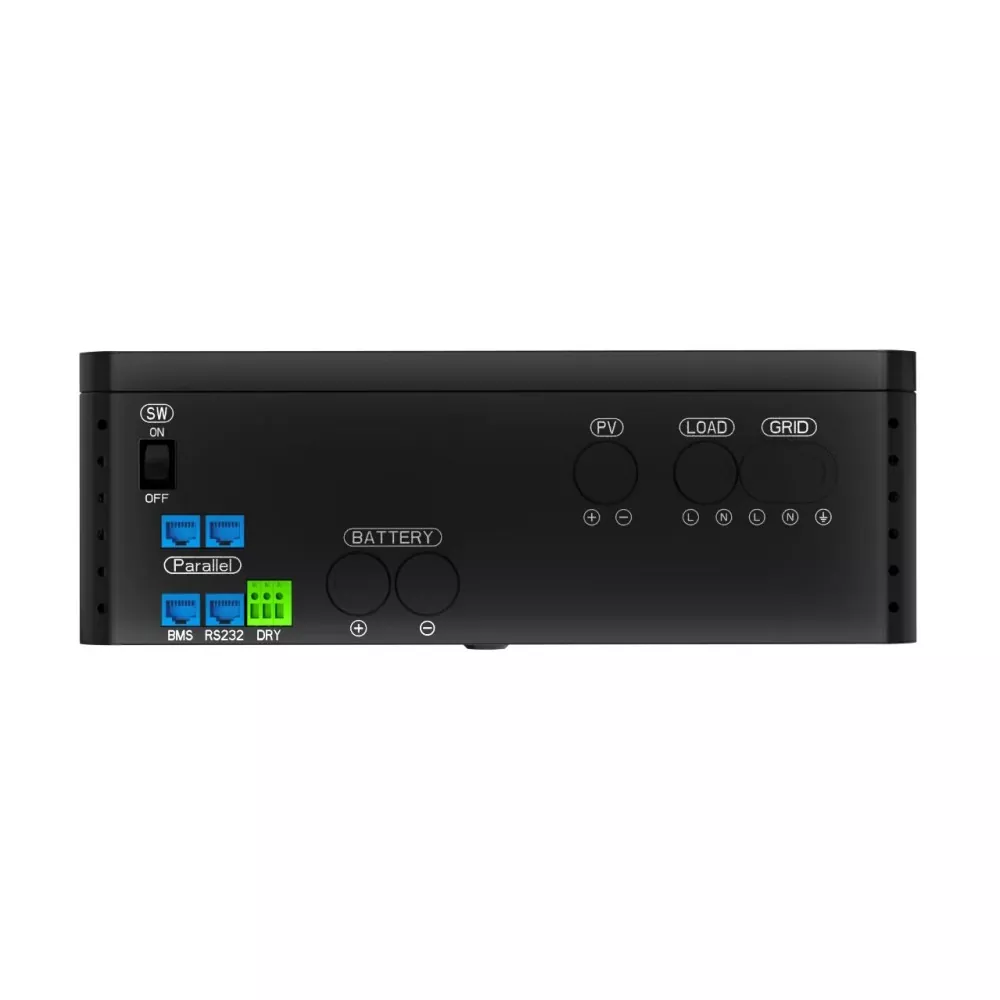

Enkel MPPT-kanaal (ondersteunt 2 strings) met een bedrijfsspanningsbereik van 85V–450V en een opstartspanning van slechts 85V; compatibel met reeksen van 8–10 standaard PV-panelen. Beschikt over een maximale ingangsstroom van 27A en een kortsluitstroom van 35A, waardoor compatibiliteit met een breed scala aan PV-modules wordt gegarandeerd.

5. Intelligente BMS-communicatie

De ingebouwde RS485-interface maakt real-time communicatie mogelijk met het reguliere BMS van 48 V lithiumbatterijen (compatibel met protocollen zoals Pylontech), waarbij de laad-/ontlaadparameters automatisch worden beheerd om de levensduur van de batterij te verlengen.

6. Snelle UPS-schakeling

De UPS-modus heeft een schakeltijd van slechts 10 ms, waardoor een ononderbroken stroomvoorziening voor kritieke belastingen zoals computers, bewakingssystemen en medische apparatuur wordt gegarandeerd. De modus voor huishoudelijke apparaten biedt een schakeltijd van 20 ms, waardoor een breder scala aan schommelingen in de netspanning kan worden opgevangen.

Productparameter

Toepasselijke scenario's

1. Off-grid/back-upstroom voor woningen

Geschikt voor zelfbouwwoningen op het platteland, berghutten en energieopslagsystemen op balkons in stedelijke appartementen. Zonne-energie levert elektriciteit en laadt de batterij overdag op, terwijl de batterij het 's nachts of tijdens stroomuitval automatisch overneemt.

2. Kleine bedrijven en studio's

Biedt 6 kW basisvermogen voor kleine supermarkten, kapsalons, studio's en ophaalpunten van koeriers, ter ondersteuning van de stabiele werking van apparatuur zoals computers, verlichting, diepvriezers en printers.

3. Driefasige stroombelastingen

Drie eenheden kunnen parallel worden geschakeld om een ​​driefasig systeem van 380 V te vormen dat in staat is driefasige pompen voor diepe bronnen, kleine luchtcompressoren, houtbewerkingsmachines en meer aan te drijven en zo te voldoen aan de stroombehoeften van landbouwirrigatie en kleine verwerkingsfabrieken.

4. Buitenactiviteiten en noodstroomvoorziening

In combinatie met een mobiel accupakket en PV-panelen dient de 6kW 48V parallelle off-grid zonne-omvormer als tijdelijke stroombron voor campings en noodhulplocaties; het lichtgewicht ontwerp maakt eenvoudig transport en snelle implementatie mogelijk.

Maatwerkdiensten

KTAC biedt OEM/ODM-services voor de GA-serie omvormer, waaronder:

1. Aangepaste behuizingskleur en logo-afdrukken

2. BMS-protocolafstemming voor batterijen van derden

3. Voorinstellingen van parameters (bijv. laadspanningen, uitgangsfrequentie)

4. Verpakkingsontwerp en meertalige gebruikershandleidingen

Neem contact op met ons technisch team voor een oplossing op maat.

Veelgestelde vragen

1. Wat zijn de belangrijkste verschillen tussen de GPEO-6KL1 en GPEO-12KL1?

De 6KL1 heeft een vermogen van 6 kW, is lichter (12,4 kg versus 28,5 kg) en compacter, waardoor hij geschikt is voor installatie door één persoon en in omgevingen met beperkte ruimte.

De 12KL1 heeft een vermogen van 12 kW en een hoger rendement (99,9% vs. 98,0%), hoewel hij hogere kosten en gewicht met zich meebrengt.

Beide modellen ondersteunen parallelle verbindingen met meerdere units en driefasige netwerken.

2. Hoe vormen drie 6KL1-units een driefasensysteem van 380 V?

Sluit de drie omvormers aan met behulp van synchronisatiecommunicatiekabels en configureer ze respectievelijk als Master (L1), Slave 1 (L2) en Slave 2 (L3). Elke fase levert 6 kW bij een lijnspanning van 380 V/400 V, wat resulteert in een totaal vermogen van 18 kW. Deze opstelling is geschikt voor het aandrijven van belastingen zoals draaistroommotoren en waterpompen.

3. Wat is het maximale aantal units dat parallel geschakeld kan worden voor eenfasige werking? Wat is het totale vermogen?

Er kunnen maximaal 12 units parallel worden geschakeld, wat een totaal vermogen van 72 kW oplevert. Parallelle werking vereist het gebruik van stroomdelende communicatiekabels en zorgt ervoor dat de capaciteit van het batterijpakket voor elke omvormer op elkaar is afgestemd.

4. Kunnen de 6KL1 en 12KL1 in een parallelle configuratie worden gemengd?

Nee. Bij parallelle aansluiting of netwerkaansluiting moeten de omvormers van hetzelfde model en dezelfde softwareversie zijn; anders kunnen er circulatiestromen en vermogensonevenwichtigheden optreden.

5. Welke batterijcapaciteit is vereist?

Een batterijcapaciteit van minimaal 5 kWh (ongeveer 100 Ah bij 48 V) wordt aanbevolen om een ​​werking van 6 kW bij volledige belasting gedurende 0,8 uur te ondersteunen. Voor dagelijkse back-upstroom is 10–20 kWh praktischer. De omvormer heeft een maximale laadstroom van 120A en is compatibel met LiFePO4-accu's van 100–300Ah.

6. Als er maar één MPPT-kanaal is, hoe kunnen dan PV-panelen die in verschillende richtingen gericht zijn, worden aangesloten?

Twee reeksen PV-panelen die in verschillende richtingen zijn gericht, kunnen parallel op dezelfde MPPT worden aangesloten (zodat de spannings- en stroomlimieten niet worden overschreden), of er kunnen externe optimizers worden gebruikt. Voor complexere systemen wordt een dual-MPPT-model (zoals de 12KL1) aanbevolen.
