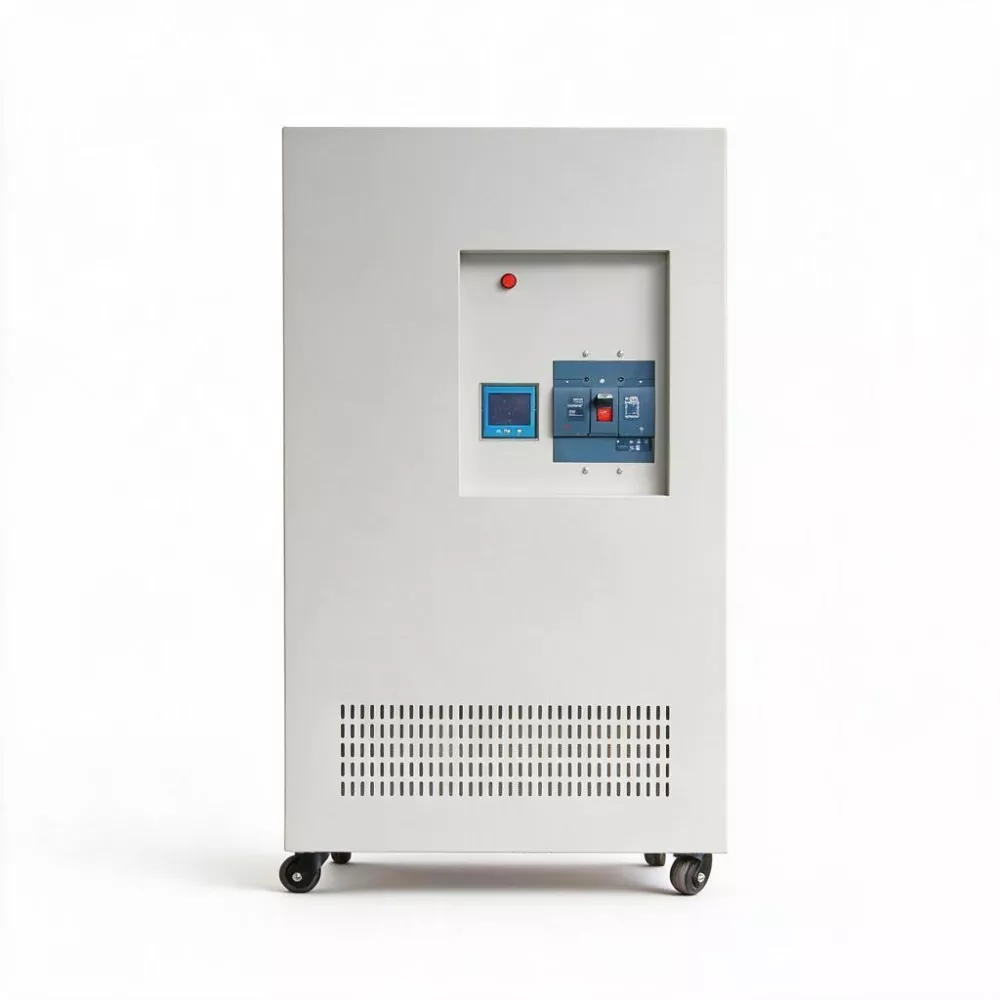

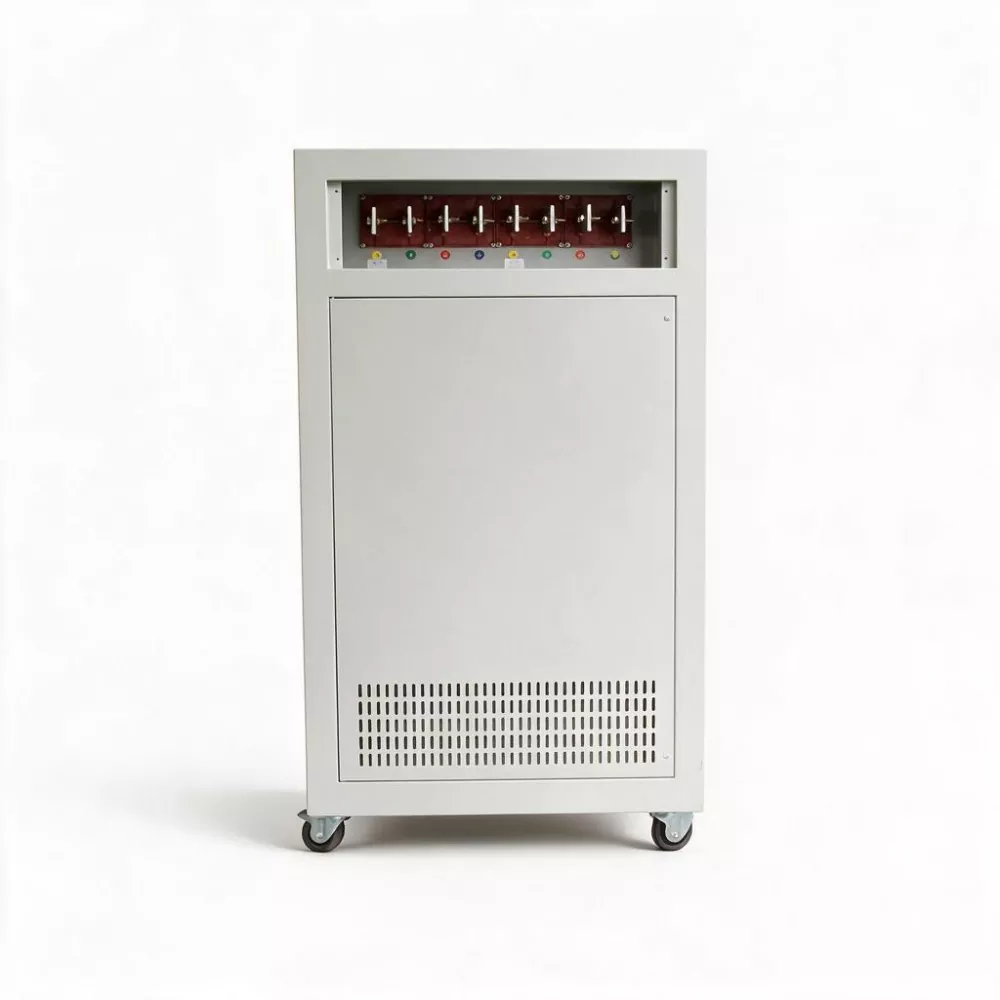

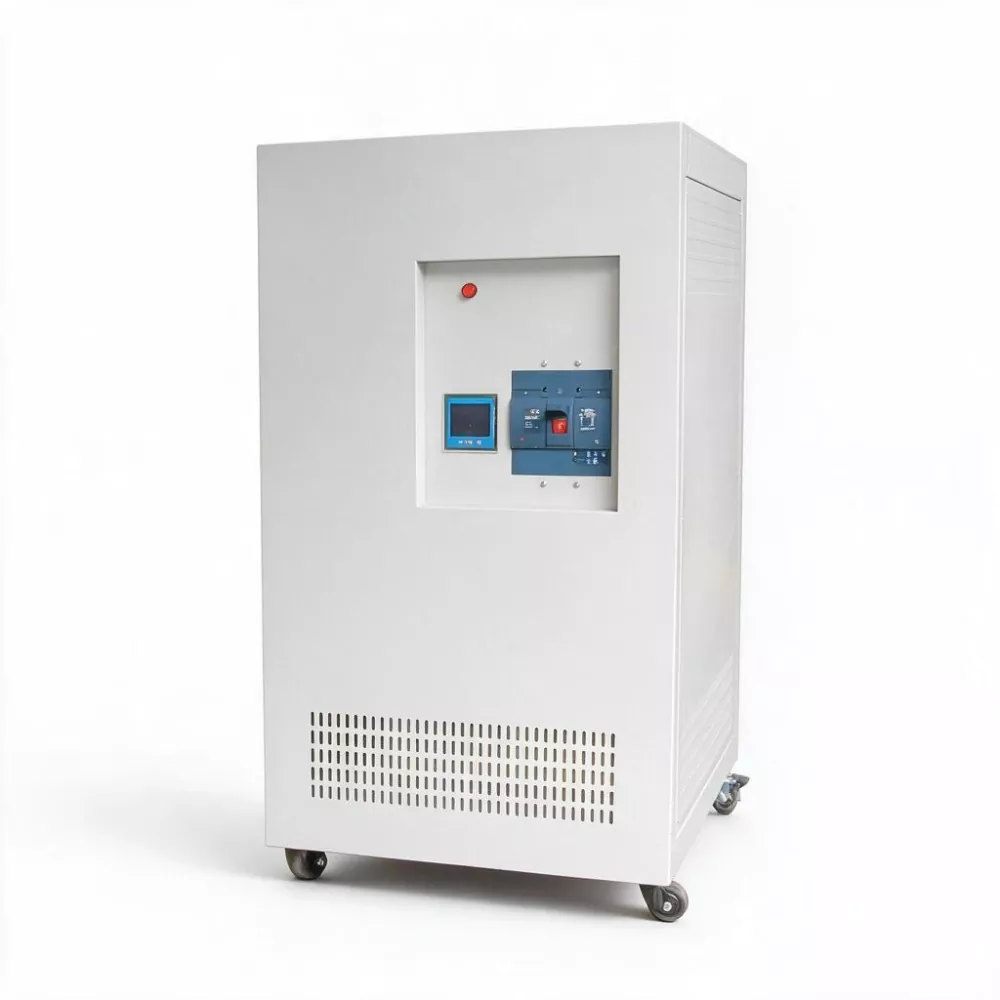

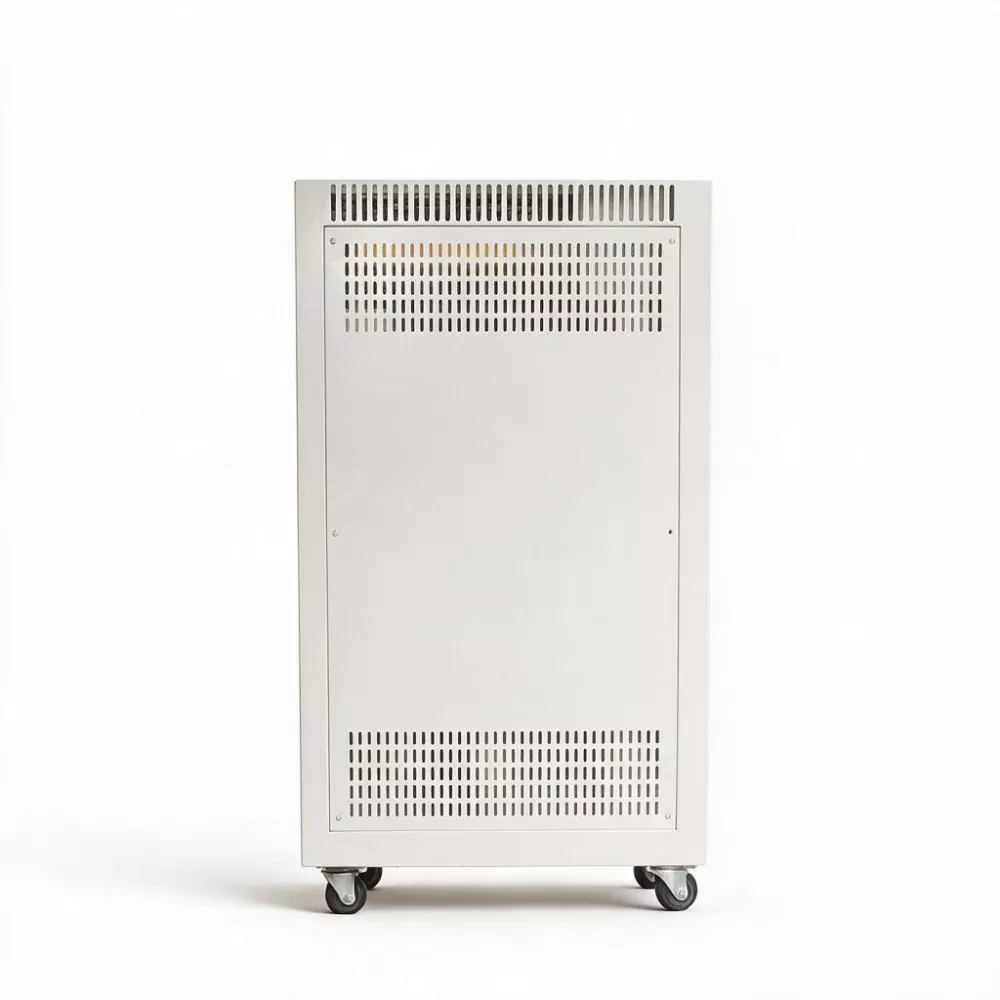

3-fase 500kVA SCR statische AVR

De 3-fase 500KVA SCR Statische AVR is een digitaal contactloos spanningsstabilisatieapparaat met hoge capaciteit, op maat gemaakt voor moderne industrieparken en precisieproductiezones. Met een nominaal vermogen van 500 KVA en een uitgangsstroom van 760 A, maakt het gebruik van DSP digitale besturing en SCR snelle compensatietechnologie om een ​​zeer nauwkeurige spanningsregeling van ± 1% te bereiken binnen een responstijd van 10-40 ms.

Naast de basiscorrectie voor spanningsfluctuaties biedt de unit ook passieve harmonische isolatie om netvervorming veroorzaakt door niet-lineaire belastingen te onderdrukken en ondersteunt de data-interconnectie met park-EMS-, APF- en SVG-systemen, waardoor een systematische optimalisatie van de stroomkwaliteit voor industriële stroomdistributiesystemen wordt gerealiseerd.

Productparameter

Belangrijkste kenmerken

1. Grote capaciteit op parkniveau

Nominaal vermogen 500KVA, uitgangsstroom 760A. 3-fase 500KVA SCR Statische AVR kan direct worden geïnstalleerd aan de inkomende zijde van de hoofddistributie van het park of het onderstation van een grote werkplaats, waardoor gecentraliseerde spanningsstabilisatiebescherming wordt geboden voor de gehele distributiebus (die tientallen apparaten en duizenden vierkante meters productieoppervlak bestrijkt).

2. Ultrasnelle reactie binnen 10 ms tot 40 ms

Wanneer het superieure elektriciteitsnet spanningsdalingen of spanningsschommelingen ervaart die worden veroorzaakt door het opstarten van grote apparatuurgroepen in het park, kan de SBWZ-500KVA de compensatie binnen milliseconden voltooien, waardoor wordt voorkomen dat stroomfluctuaties zich door het park verspreiden en de continuïteit van de stroomvoorziening voor alle aangesloten apparaten wordt gegarandeerd.

3. Natuurlijke harmonische demping

Door het elektromagnetische koppeleffect van de scheidingstransformator heeft deze een verzwakkingseffect van 30% tot 50% op de karakteristieke harmonischen (5e, 7e, 11e, enz.) die aan de belastingszijde worden gegenereerd. Bij gebruik in combinatie met actieve vermogensfilters (APF) kan het algemene harmonische beheersnaleving voor het park worden bereikt.

4. Efficiëntie ≥ 99%

Gebaseerd op een capaciteit van 500 KVA en een gemiddeld jaarlijks belastingspercentage van 60%, kan de SBWZ-500KVA ongeveer (500 × 0,6 × 4% × 8760) ≈ 105.000 kWh elektriciteit per jaar besparen in vergelijking met traditionele spanningsstabilisatoren van het servotype (met een efficiëntie van 96%). Voor grote parken kan elk apparaat ongeveer 70.000 tot 80.000 yuan aan elektriciteitskosten per jaar besparen (gebaseerd op een industriële elektriciteitsprijs van 0,7 yuan per kWh), met aanzienlijke economische voordelen.

5. Volledig contactloos ontwerp

Geen koolborstels, geen servomotoren, geen mechanische slijtage, waardoor het risico van stroomonderbreking veroorzaakt door mechanische storingen in traditionele spanningsstabilisatoren wordt geëlimineerd. Voor industriële parken die een betrouwbaarheid van de stroomvoorziening van 99,99% vereisen, is deze functie van cruciaal belang.

6. Gateway-functie voor voedingskwaliteit

Standaard RS485-communicatie-interface (Modbus-RTU), uitbreidbaar naar Ethernet-communicatie. Real-time upload van gegevens over driefasige spanning, stroom, vermogen, harmonische vervormingssnelheid, enz. naar het EMS-platform, in samenwerking met de front-end apparaten voor blindvermogencompensatie (SVG, condensatorbanken) en APF om een ​​compleet gesloten-lusbeheersysteem voor de stroomkwaliteit te bouwen.

Producttoepassingen

1. Hightech industriepark: Biedt gecentraliseerd energiekwaliteitsbeheer voor de laagspanningsbus van de hoofddistributieruimte in het park, waardoor de kwaliteit van de stroomvoorziening wordt gewaarborgd voor bedrijven zoals informatietechnologie, biogeneeskunde en precisie-instrumenten in het park.

2. Hoofddistributiesysteem van grote productiefabriek: Geïnstalleerd aan de zijkant van de hoofdinkomende kast van de fabriek, biedt 3-fase 500KVA SCR statische AVR spanningsstabiliteit en harmonische isolatiebescherming voor het gehele fabrieksgebied (dat meerdere werkplaatsen bestrijkt).

3. Productie van halfgeleiders en panelen: Biedt fabrieksbrede spanningsstabilisatiebescherming voor de fabriekssystemen (MAU, FFU, koeleenheden, luchtcompressorgroepen) van waferfabrieken en paneelfabrieken, waardoor de stabiliteit van omgevingsparameters in schone werkplaatsen wordt gegarandeerd.

4. Nieuwe energie-industriële basis: wordt gebruikt voor de stroomdistributiesystemen van fabrieken voor fotovoltaïsche modules en superfabrieken voor lithiumbatterijen, waardoor spanningsschommelingen worden geëlimineerd die worden veroorzaakt door de grootschalige start-stop van productieapparatuur op de productielijnen, en de stabiele werking van geautomatiseerde productielijnen wordt gegarandeerd.

5. Microgridknooppunt van het industriepark: fungeert als spanningsstabilisatiehub in het microgrid van het park (fotovoltaïsche energie + energieopslag + laadstations) en coördineert het evenwicht tussen vraag en aanbod tussen gedistribueerde energiebronnen en belastingen.

Maatwerkdiensten

KTAC biedt uitgebreide OEM/ODM-aanpassingen voor de SBWZ-500KVA om te voldoen aan specifieke projectvereisten, faciliteitsomstandigheden en merkspecificaties.

Spanningsconfiguratie: Ingangsspanningsbereik (standaard ±20%, breder beschikbaar op aanvraag) en uitgangsspanning (380V/400V/415V) in de fabriek ingesteld om bij uw distributiesysteem te passen.

Behuizing en bescherming: standaard IP20 voor installatie binnenshuis; IP54-upgrade beschikbaar voor buiten- of stoffige omgevingen, met optionele zonnekap, thermische isolatie en verwarmings-/ontvochtigingsmodules.

Communicatie en monitoring: RS485 (Modbus-RTU) standaard; optionele Ethernet-, Profibus-DP- of industriële IoT-modules voor integratie met EMS-, SCADA- of DCS-platforms.

Functionele modules: Ingebouwde EMI-filtering, overspanningsbeveiliging (SPD) of speciale APF/SVG-coördinatie-interfaces kunnen op verzoek worden geïntegreerd.

Parallelle werking: Redundante parallelle configuraties (2 of 3 eenheden) met belastingverdeling en automatische failover, ontworpen voor bedrijfskritische toepassingen die een beschikbaarheid van 99,99% vereisen.

Branding en documentatie: Aangepaste kleur, logo-afdrukken, verpakkingsontwerp en meertalige handleidingen afgestemd op uw merkvereisten.

Veelgestelde vragen

1. Wat zijn de verschillen tussen SBWZ-500KVA, APF en SVG? Hoe werken ze samen?

· SBWZ-500KVA is verantwoordelijk voor de spanningsstabiliteit: hij compenseert snel spanningsschommelingen en houdt de spanning binnen ±1%.

· APF is verantwoordelijk voor de harmonische controle: het compenseert en filtert op dynamische wijze de karakteristieke harmonischen die door de belasting worden gegenereerd.

· SVG is verantwoordelijk voor de compensatie van blindvermogen: het compenseert snel en dynamisch het reactieve vermogen van het systeem, waardoor de arbeidsfactor wordt verbeterd.

De drie vullen elkaar aan. SBWZ-500KVA uploadt gegevens over de stroomkwaliteit via de communicatie-interface naar het EMS-platform, en EMS plant op intelligente wijze de activering van APF en SVG op basis van de systeemstatus, waardoor een compleet gesloten-lus-beheersysteem voor de stroomkwaliteit ontstaat.

2. Wat zijn de vereisten voor de front-end elektrische apparatuur die overeenkomt met een capaciteit van 500 KVA?

De nominale stroom van de driefasige 380V 500KVA is ongeveer 760A. Het wordt aanbevolen om aan de voorkant een frame-type stroomonderbreker (ACB) te configureren met een capaciteit van niet minder dan 1000A. Het wordt aanbevolen dat de koperen rail voor de inkomende lijn een TMY-specificatie van 80×6 mm of groter heeft, en dat de inkomende kabel 2 YJV 3×185mm² + 2×95mm² parallel is of een enkele YJV 3×300mm² + 2×150mm². De specifieke configuratie moet worden berekend op basis van het daadwerkelijke distributiesysteemdiagram en de lengte van de lijn.

3. Kan de 3-fase 500KVA SCR statische AVR in een buitenomgeving worden geïnstalleerd?

De standaard SBWZ-500KVA is een binneninstallatietype (met beschermingsniveau IP20). Als buiteninstallatie (zoals in een distributieruimte van het containertype of een onderstation van het buitendoostype) vereist is, kan het beschermingsniveau worden opgewaardeerd naar IP54 (voor bescherming tegen stof en spatwater), en kunnen extra zonwering, warmte-isolatielagen en verwarmingsontvochtigers worden toegevoegd. Informeer ons vooraf over de omstandigheden van de installatieomgeving.

4. Hoe kunnen meerdere SBWZ-500KVA-units worden geconfigureerd voor redundant parallel bedrijf?

Via een speciale parallelle schakelkast kunnen twee of drie 500KVA-stabilisatoren parallel worden bediend. Het parallelle systeem ondersteunt belastingverdeling en redundantieback-up. Wanneer één apparaat uitvalt of onderhoud nodig heeft, kunnen de overige apparaten automatisch alle belastingen overnemen. Het parallelle schema moet worden bepaald tijdens de ontwerpfase van het project. Neem contact op met onze systeemingenieurs voor gedetailleerde configuratieplannen.

5. Zijn er speciale overwegingen voor het transport en de installatie van de apparatuur?

Het nettogewicht van de SBWZ-500KVA bedraagt ​​886 kg. Tijdens het transport zijn vorkheftrucks of hefapparatuur vereist. De onderkant van de kast is voorzien van standaard vorkheftruckaansluitingen en hijsringen. De fundering voor installatie moet worden gestort met C30-beton en gereserveerde schroefgaten voor bevestiging van apparatuur. Nadat de kast op zijn plaats staat, moet deze waterpas worden gezet (met een tolerantie van ±2 mm/m) en vervolgens moeten de koperen rails voor inkomende en uitgaande lijnen worden aangesloten.
