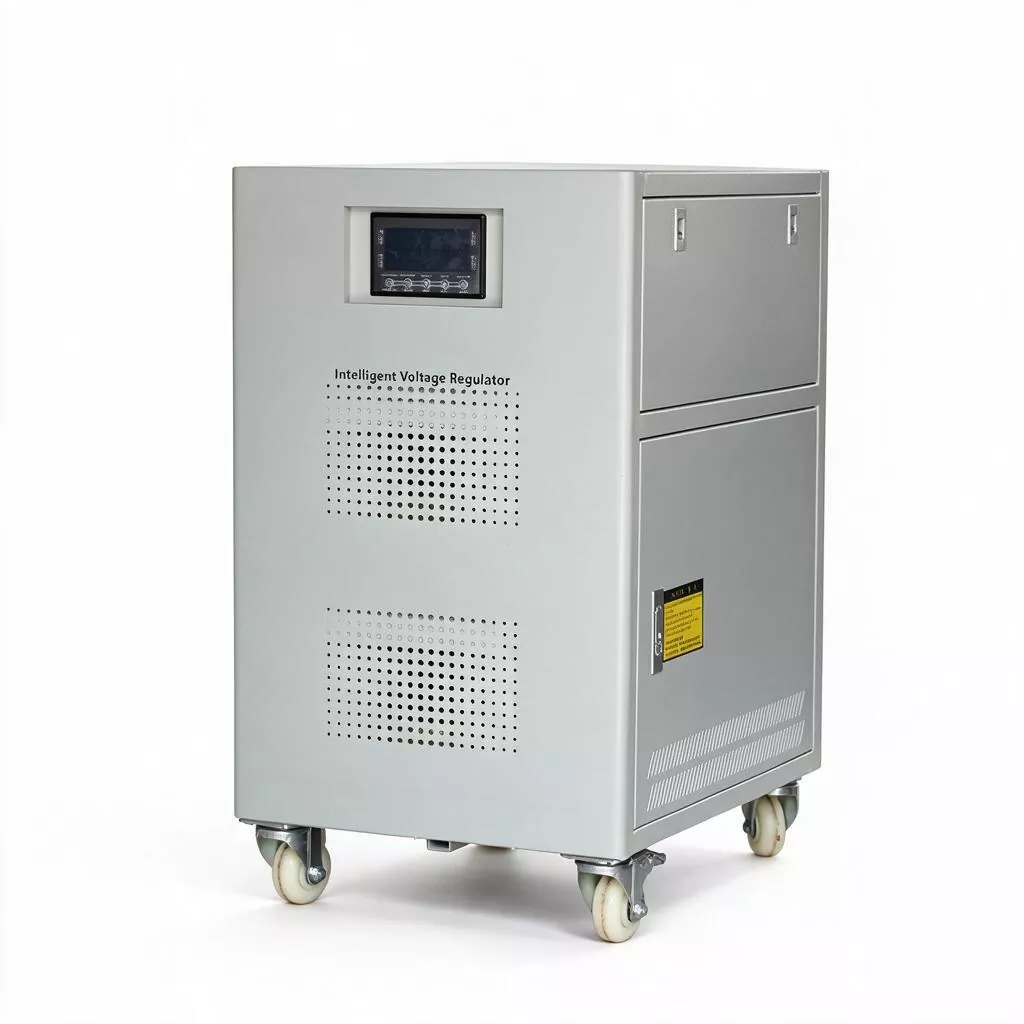

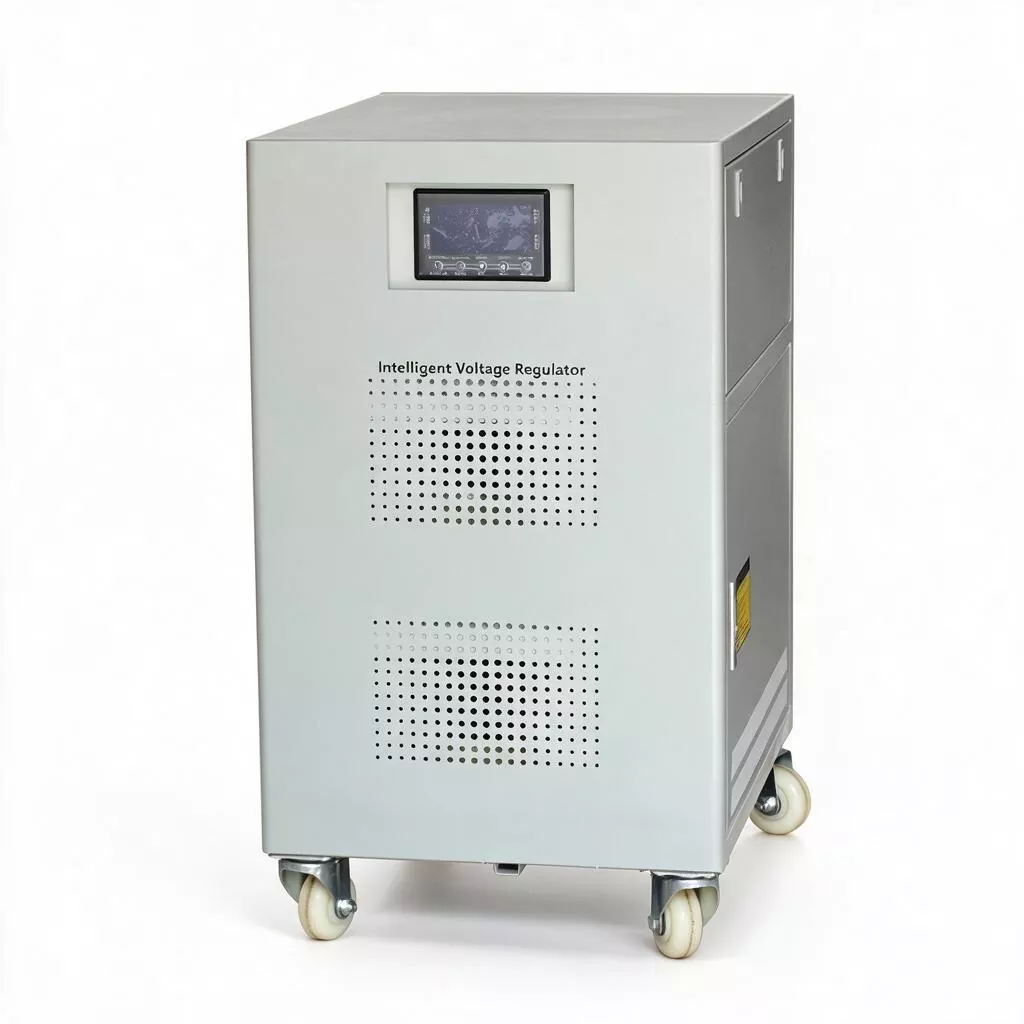

3-fasen 20kVA servomotor AVR

De concurrentie in de moderne productie is grotendeels een wedstrijd van Overall Equipment Efficiency (OEE). Onder de vele factoren die de OEE beïnvloeden, wordt de netvoedingskwaliteit vaak over het hoofd gezien, maar toch is dit vaak de voornaamste boosdoener achter ongeplande downtime.

Spanningsdalingen kunnen PLC-besturingsprogramma's verstoren en alarmuitschakelingen in servoaandrijvingen veroorzaken; aanhoudende hoge spanning versnelt de veroudering van de motorisolatie en verkort de levensduur van VFD DC-buscondensatoren; en driefasige onbalans veroorzaakt koppelrimpeling in de motor, waardoor de bewerkingsprecisie in gevaar komt.

Vergeleken met instapmodellen van 10 KVA of tussenliggende 15 KVA-modellen, kan de driefasige 20 KVA-servomotor AVR niet alleen de hoge inschakelstromen aan (doorgaans 5-7 maal de nominale stroom) die gepaard gaan met het starten van inductieve belastingen zoals motoren en compressoren, maar herstelt hij dankzij de onafhankelijke driefasige regeling ook snel de spanningsbalans tussen fasen tijdens plotselinge eenfasige belastingsschommelingen, waardoor de hele productielijn ongestoord blijft.

Productparameter

Wat zijn de voordelen ten opzichte van andere producten?

In termen van systeemcompatibiliteit komt de capaciteit van 20 KVA overeen met een nominale stroom van ongeveer 30 A (3-fasig 380 V), waardoor het een perfecte match is voor de overgrote meerderheid van 40 A (of lager) stroomonderbrekers en contactors op de markt, waardoor de noodzaak voor dure upgrades van de stroomverdeelkast wordt geëlimineerd.

Bovendien heeft de driefasige 20KVA servomotor AVR exact dezelfde afmetingen (500×380×670 mm) en gewicht (82 kg) als de 10KVA- en 15KVA-modellen. Dankzij deze consistentie in vloeroppervlak en structurele belastingsvereisten kunnen klanten upgraden naar een hogere capaciteit zonder hun bestaande lay-out te veranderen, terwijl ze tegelijkertijd voldoende vermogensruimte veiligstellen om de toevoeging van nog een of twee machines in de toekomst mogelijk te maken.

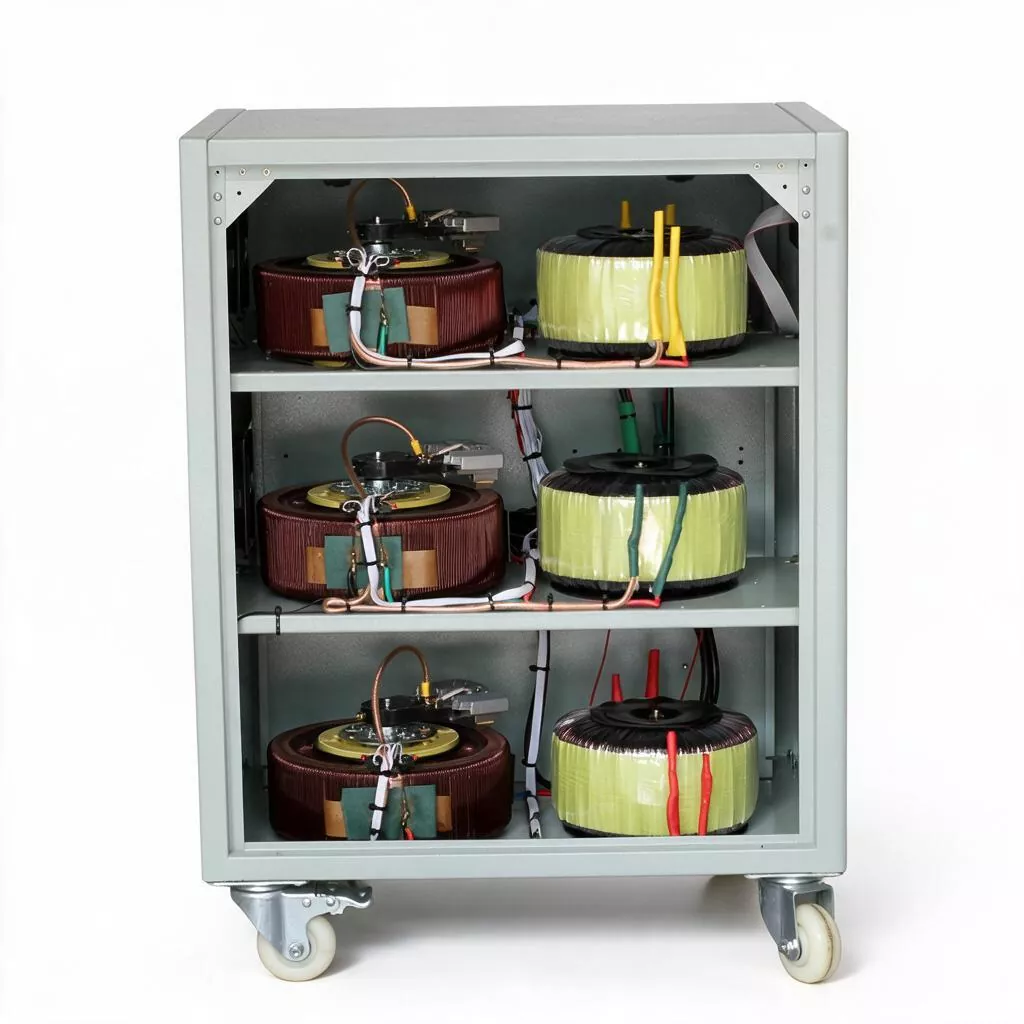

De 3-fasen 20KVA servomotor AVR erft de inherente voordelen van de servomotorstructuur: hoge slagvastheid, vrijheid van de risico's die gepaard gaan met kwetsbare vermogenselektronica en goedkope, gemakkelijke vervanging van koolborstels. Uitgerust met een intelligente temperatuurgeregelde ventilator en een meerlaags beveiligingssysteem, is dit model ontworpen voor continue 24-uurs productieomgevingen met drie ploegendiensten, waardoor het bijzonder geschikt is voor assemblagelijnactiviteiten die een hoge continuïteit van de stroomvoorziening vereisen.

Belangrijkste kenmerken

1. Optimale capaciteitspositionering

Het nominale vermogen van 20 KVA vult precies het marktgat tussen 15 KVA- en 30 KVA-modellen. Voor belastingsgroepen met een totaal geïnstalleerd vermogen van ongeveer 15–18 kW biedt de 20KVA-unit een redelijke marge van 10%–15%. Hierdoor kan hij gemakkelijk omgaan met opstartpieken van de motor, terwijl de inefficiëntie van het werken in een zone met lichte belasting als gevolg van overmatige capaciteit wordt vermeden, waardoor de stabilisator consistent binnen zijn piekefficiëntiebereik (60% -80% belasting) blijft werken.

2. Zorgen voor continuïteit van de productie

Het beschikt over een brede ingangsspanningstolerantie van ±20%; de stabilisator handhaaft een stabiele output, zelfs wanneer de netspanning daalt tot 304 V of piekt naar 456 V. Met een responstijd van minder dan één seconde vermindert het effectief spanningsflikkeringen tijdens onweersbuien en spanningsschommelingen veroorzaakt door het schakelen van zware apparatuur, waardoor het risico op stroomonderbrekingen wordt geminimaliseerd.

3. Onafhankelijke driefasenregulering

Ontworpen voor fabrieksscenario's met gemengde belastingen, zoals eenfasige verlichting en stopcontacten naast driefasige stroomapparatuur, maakt het gebruik van onafhankelijke fasebemonsterings- en besturingstechnologie. Zelfs bij aanzienlijke onevenwichtigheden in de belasting over de fasen stabiliseert het elke fasespanning binnen het vereiste precisiebereik, waardoor schade aan precisiebesturingskaarten wordt voorkomen die wordt veroorzaakt door overspanning als gevolg van neutrale puntverschuivingen.

4. Ontwerp met hoge duurzaamheid

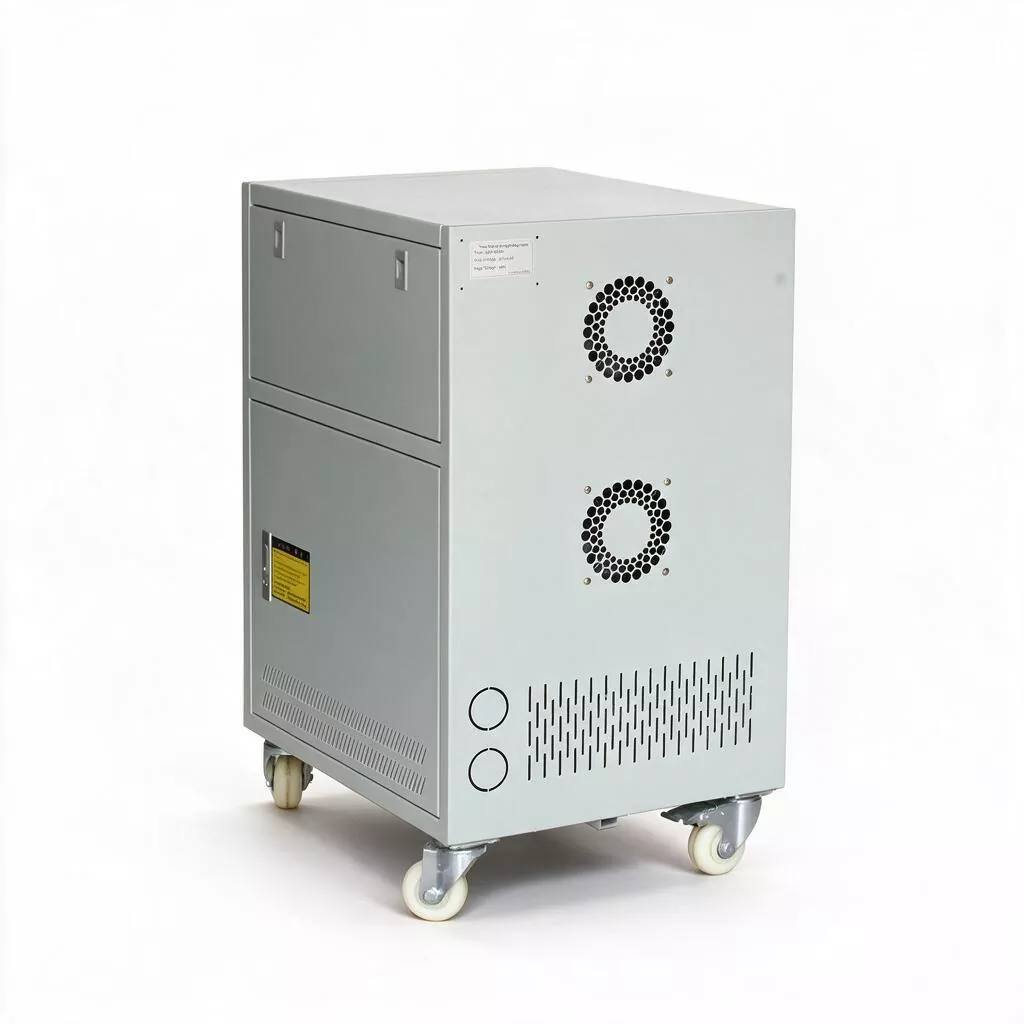

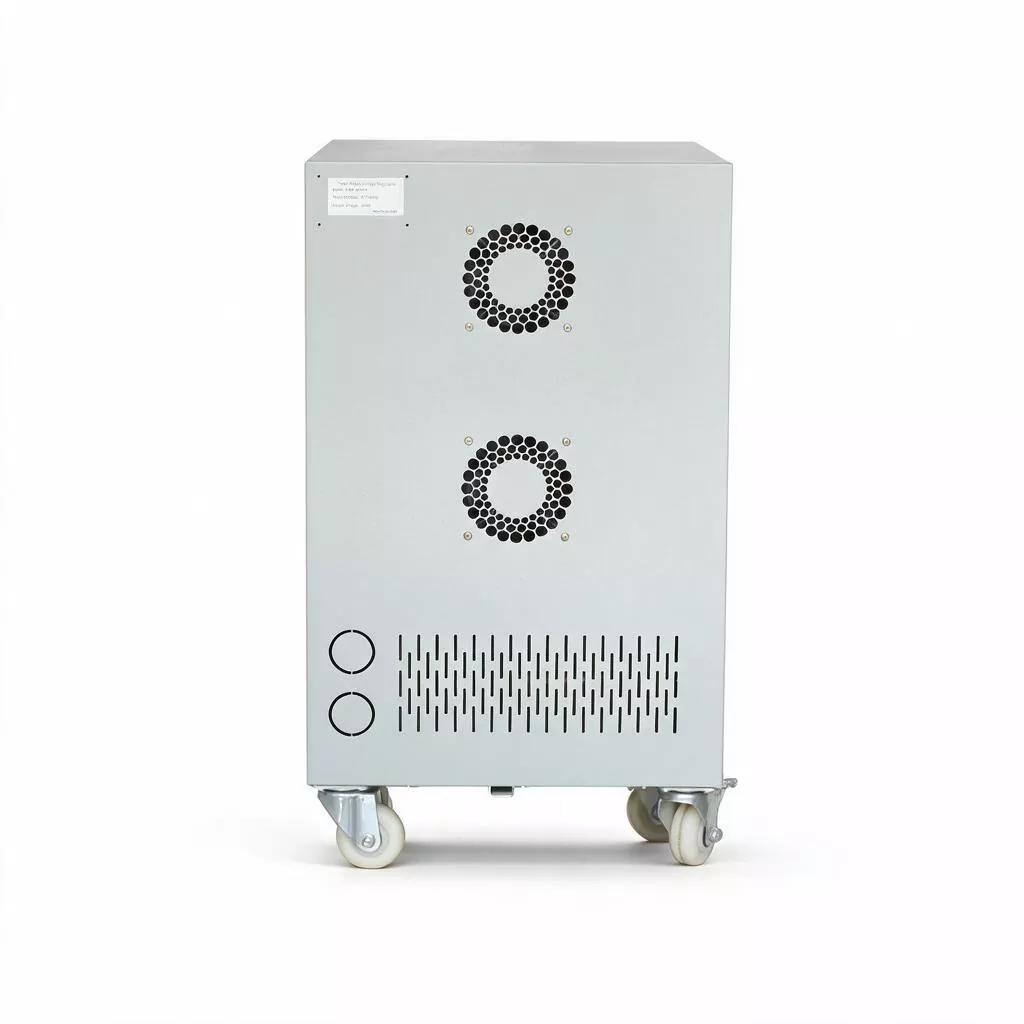

Hij is gemaakt van industriële klasse A-isolatiematerialen en is bestand tegen AC 2000V/1min zonder diëlektrische storing. Met een netto temperatuurstijging van <60°C en een ingebouwd intelligent geforceerd luchtkoelsysteem, werkt hij stabiel op de lange termijn bij omgevingstemperaturen van -5°C tot 40°C en een vochtigheidsgraad onder de 90%, waardoor hij geschikt is voor omgevingen met hoge temperaturen en hoge luchtvochtigheid, zoals spuitgietwerkplaatsen, gieterijen en ondergrondse energiedistributieruimten.

5. Modulair onderhoud

Koolborstels zijn de enige verbruiksonderdelen; vervanging is eenvoudig en goedkoop (het is niet nodig om de hele unit te demonteren). De besturingskaart maakt gebruik van plug-in terminalverbindingen, waardoor de tijd voor het oplossen van problemen en reparaties aanzienlijk wordt verkort. De unit heeft een ontwerplevensduur van meer dan 15 jaar, waardoor de totale eigendomskosten op de lange termijn veel lager zijn dan die van elektronische spanningsstabilisatoren.

6. Plug-en-Play

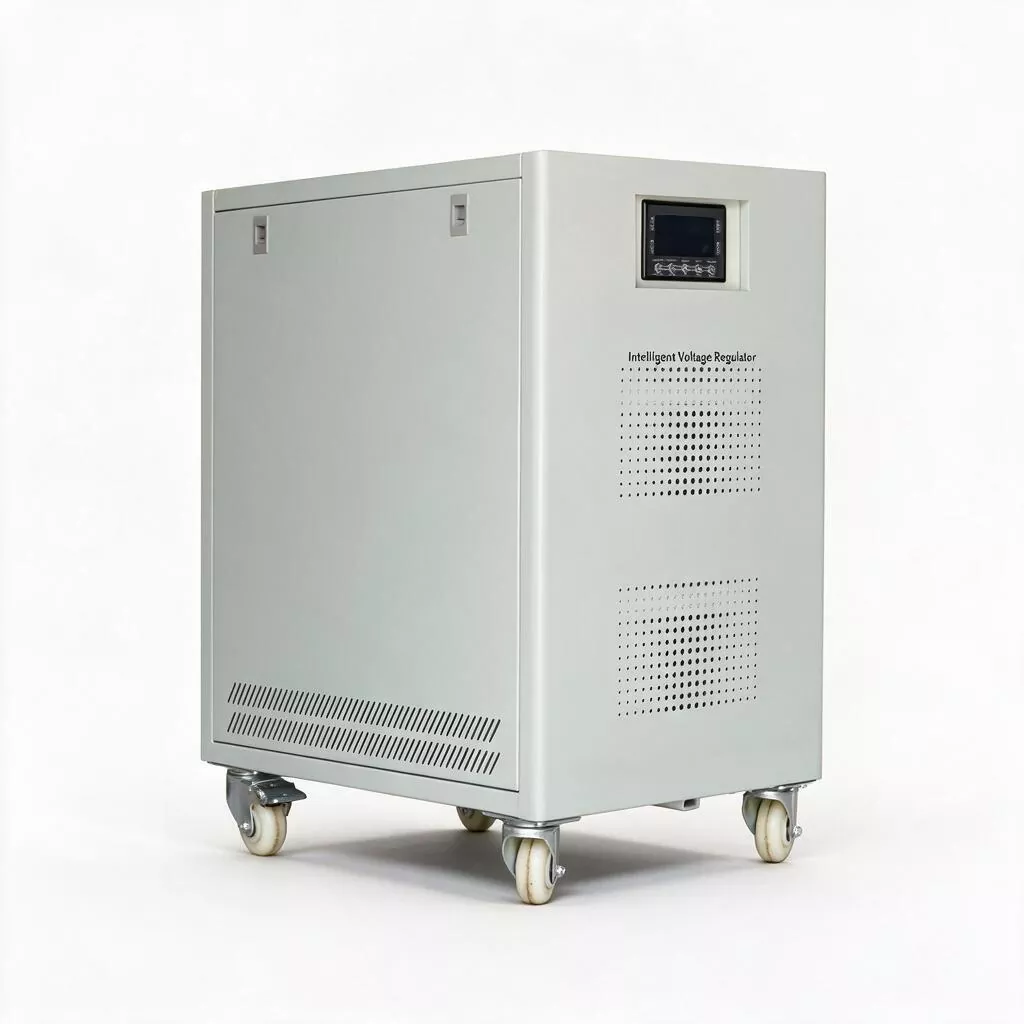

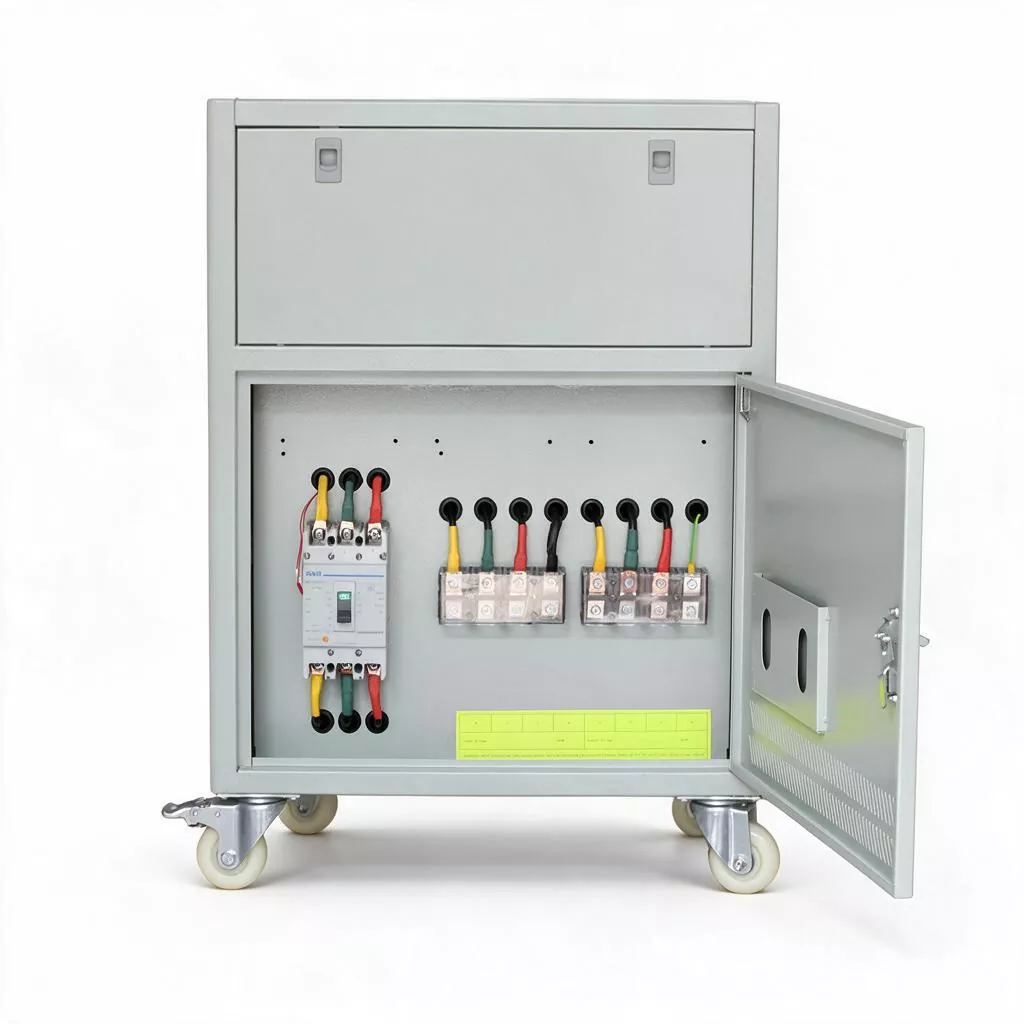

Beschikt over standaard driefasige vierdraadsbedrading (A/B/C/N/PE) en ondersteunt werking met dubbele frequentie (50/60 Hz). 3-fase 20KVA servomotor AVR is compatibel met dieselgeneratorsets, UPS-systemen en de ingangstrappen van verschillende frequentieregelaars (VFD's). Een digitaal LED-paneel biedt een intuïtieve weergave van fasespanningen, waardoor snelle inspecties ter plaatse mogelijk zijn.

Producttoepassingen

1. Kleine en middelgrote productielijnen: Biedt stabiel vermogen voor CNC-draaibanken, freesmachines, bewerkingscentra, kleine stanslijnen en geautomatiseerde assemblagelijnen, waardoor de nauwkeurigheid van de bewerking wordt gegarandeerd en de productiecyclustijden behouden blijven.

2. Krachtapparatuur voor grote gebouwen: geschikt voor hoofdliftbanken, centrale airconditioning-koelunits, brandpompen en ventilatiesystemen in hoge kantoorgebouwen, winkelcentra en ziekenhuizen; voorkomt beknelling van liften of beschermende uitschakelingen van koelsystemen veroorzaakt door spanningsschommelingen.

3. Verpakkings- en voedselmachines: Biedt spanningsstabilisatiebescherming voor apparatuur die frequente start-stopcycli ondergaat, zoals kussenverpakkingsmachines, vulmachines, sluitmachines en ovens, waardoor de levensduur van contactors en motoren wordt verlengd.

4. Laser- en plaatmetaalverwerking: levert schone stroom aan de CNC-besturingseenheden en hulpgaspompen van laser- en plasmasnijmachines, waardoor hoogspanningsstoringen of problemen met de snijkwaliteit worden voorkomen.

5. Communicatieaggregatieruimten: ingezet in de ingangsfase van schakelende voedingen en precisie-airconditioningunits in regionale aggregatieruimtes en edge-datacentra om uitval van communicatieapparatuur veroorzaakt door spanningsafwijkingen te voorkomen.

6. Test- en inspectieapparatuur: Biedt een stabiele spanningsreferentie voor omgevingstestkamers, dynamometers en krachtige laad-/ontlaadtesters in universitaire laboratoria en kwaliteitsinspectiecentra, waardoor de herhaalbaarheid van testgegevens wordt gegarandeerd.

Maatwerkdiensten

KTAC ondersteunt OEM/ODM-services, waaronder aanpassing van exterieurkleuren, verpakkingsmethoden, ingangs-/uitgangsspanningsbereiken en speciale functiemodules (zoals EMI-filters, bliksembeveiligingsapparatuur en RS232/RS485-bewakingsinterfaces). Neem contact met ons op voor een oplossing op maat.

Veelgestelde vragen

1. Hoe bepaal ik of mijn apparatuur 20 kVA nodig heeft in plaats van 15 kVA?

Bereken het totale vermogen (kVA) van alle gelijktijdig werkende apparatuur en houd rekening met de startstootstroom van de grootste afzonderlijke motor. Als het totale bedrijfsvermogen tussen 12 kVA en 15 kVA ligt – en er sprake is van grote motoren of apparatuur die regelmatig start en stopt – raden we het 20 kVA-model aan om voldoende hoofdruimte te garanderen. Als het totale vermogen consequent onder de 10 kVA blijft, is het 15 kVA-model voldoende. Wij kunnen u een gratis werkblad voor belastingberekening verstrekken.

2. Zullen er problemen optreden als de 20 kVA-spanningsstabilisator gedurende langere tijd op lage belasting werkt?

Nee. De SBW-serie maakt gebruik van servomotorspanningsregeling en voldoet niet aan de "minimale belasting"-vereiste die wordt aangetroffen in elektronische spanningsstabilisatoren. Zelfs bij een lichte belasting van 20%–30% blijft de efficiëntie boven de 90%, en een lagere temperatuurstijging draagt ​​zelfs bij aan een langere levensduur van de koolborstels en de transformator.

3. Kan onafhankelijke driefasenregulering problemen met driefasenonevenwichtigheden volledig oplossen?

Ja. De 3-fasen 20KVA servomotor AVR voert spanningsbemonstering en compensatieregeling uit voor elke fase afzonderlijk, waardoor de uitgangsspanning van elke fase wordt gestabiliseerd tot binnen ± 3% nauwkeurigheid. Houd er echter rekening mee dat het de spanning regelt in plaats van de actieve stroomverdeling; als de driefasige belastingsstroom ernstig uit balans is (bijvoorbeeld een verschil van meer dan 50%), raden we aan de belastingsverdeling te optimaliseren.

4. Hoe werkt de bypass-functie van het apparaat?

In geval van interne overbelasting, kortsluiting, oververhitting of defecte componenten schakelt het regelcircuit de belasting automatisch over naar het netbypasscircuit. Op dit punt fungeert de eenheid slechts als geleider; terwijl de spanningsregeling is uitgeschakeld, blijft de continue stroomtoevoer naar de stroomafwaartse apparatuur behouden. Tegelijkertijd activeert het paneel een hoorbaar en visueel alarm om onderhoudspersoneel te waarschuwen.

5. Hoe vaak moeten de koolborstels vervangen worden?

De levensduur van koolborstels hangt af van de frequentie van spanningsschommelingen en de grootte van de belastingsstroom. Onder standaard bedrijfsomstandigheden met gemiddelde netkwaliteit bedraagt ​​de normale levensduur ongeveer 3 tot 5 jaar. We raden vervanging aan als er aanzienlijke schommelingen in de uitgangsspanning worden waargenomen of als de borstel tot een derde van de oorspronkelijke lengte is versleten. Vervanging is eenvoudig en kan binnen 15 minuten worden voltooid.

6. Kunnen units parallel worden aangesloten om de capaciteit te vergroten?

Het direct parallel aansluiten van de uitgangen van twee SBW-spanningsstabilisatoren wordt niet aanbevolen. Als een hoger uitgangsvermogen vereist is, is het raadzaam om een ​​model SBW-30K, SBW-50K of hoger te selecteren, of om contact met ons op te nemen voor een op maat gemaakte gecentraliseerde spanningsstabilisatieoplossing met hoge capaciteit.
