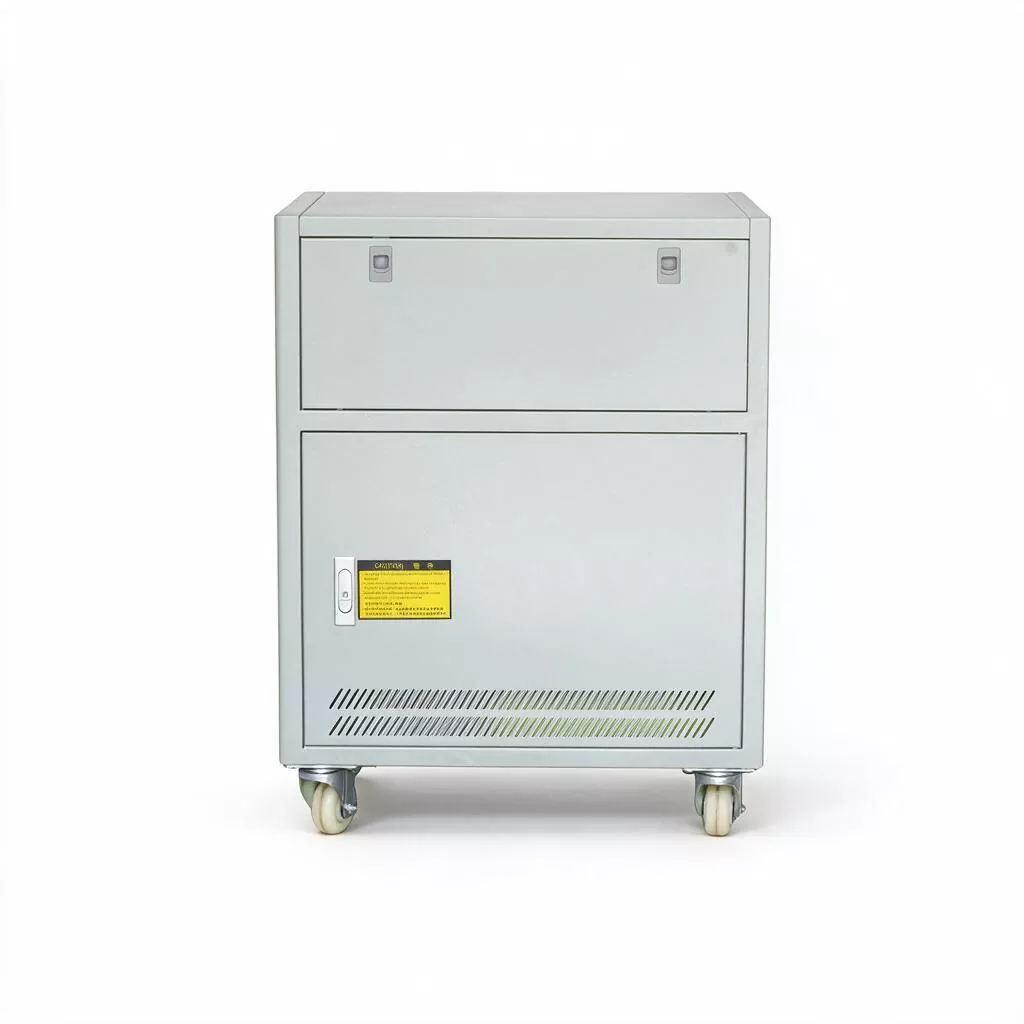

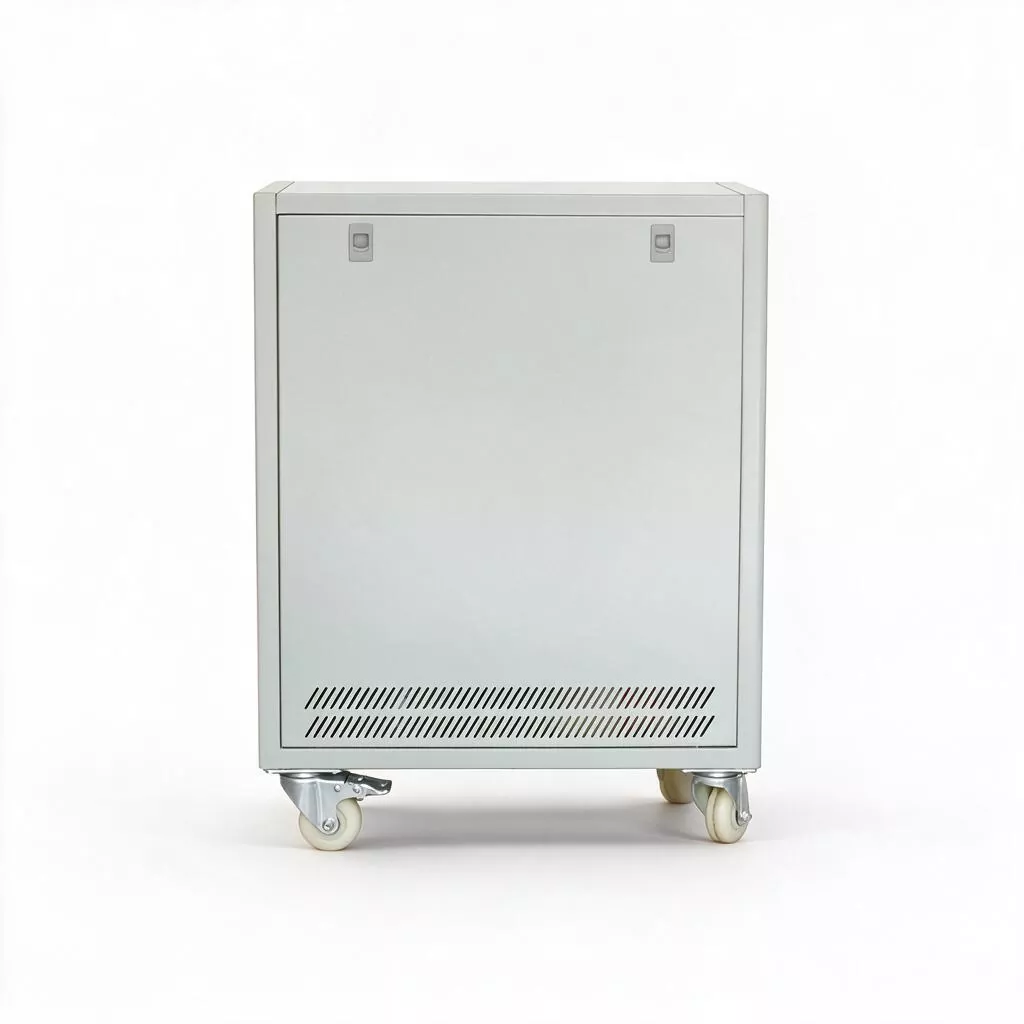

3-fasen 30kVA servomotor AVR

Voor de hoofdingenieur van de fabriek en de supervisor voor het onderhoud van de apparatuur zijn 'ruimte' en 'macht' bij het plannen van het energiesysteem altijd een paar tegenstrijdige factoren die zorgvuldige afweging vereisen. Vooral in de stedelijke industrieparken waar grond schaars is, ligt de oppervlakte van de distributieruimte vaak vast tijdens de bouw van de fabrieksgebouwen, en de daaropvolgende uitbreiding van de civieltechnische kosten is extreem hoog en het proces duurt lang.

De 3-fase 30KVA servomotor AVR kan dit probleem effectief oplossen. Het deelt exact dezelfde chassisafmetingen, dezelfde posities van de installatiebasisgaten en dezelfde inkomende en uitgaande terminalindeling met de SBW-20KVA met lagere capaciteit, maar biedt plaats aan een grotere compensatietransformator en spanningsregulerende spoel. De nominale uitgangscapaciteit neemt toe van 20KVA naar 30KVA.

Dit betekent dat wanneer uw productielijn wordt geüpgraded van een belasting van 15-18 kW naar een belasting van 22-27 kW, u geen contact hoeft op te nemen met het bouwteam om muren af ​​te breken en gaten te boren, dat u de stalen funderingsbalken van de verdeelkast niet opnieuw hoeft te maken, of dat u zich zorgen hoeft te maken of de originele inkomende en uitgaande kabels te kort zijn. Trek gewoon de hele machine van 20 KVA eruit, duw hem op zijn plaats als 30 KVA en sluit de kabels opnieuw aan om de "capaciteitssprong-achtige" upgrade te voltooien.

Productparameter

Prestatievoordelen

De nominale capaciteit van 30KVA komt overeen met een nominale stroom van ongeveer 46A (driefasig 380V), die de gehele assemblagelijn van kleine en middelgrote fabrieken, grote schroefluchtcompressoren (37KW-niveau), verwarmings- en hydraulische systemen van spuitgietmachines van 200-300 ton, evenals centrale airconditioningsystemen met groot vermogen in winkelcentra en kantoorgebouwen kan bestrijken.

De startstroom van de motor kan 7-8 maal de nominale stroom bereiken. Gewone elektronische spanningsstabilisatoren zijn gevoelig voor foutbypass of schade als gevolg van onmiddellijke overstroom. Hoewel de SBW-30KVA gebruik maakt van elektromagnetische inductieservoregeling, bestaat er geen risico op overstroom van het halfgeleiderapparaat. De transformator- en koolborstelcomponenten hebben een extreem sterke overbelastingscapaciteit op korte termijn, die rustig de zware tests kan doorstaan ​​die het frequente starten en stoppen van grote motoren met zich meebrengt.

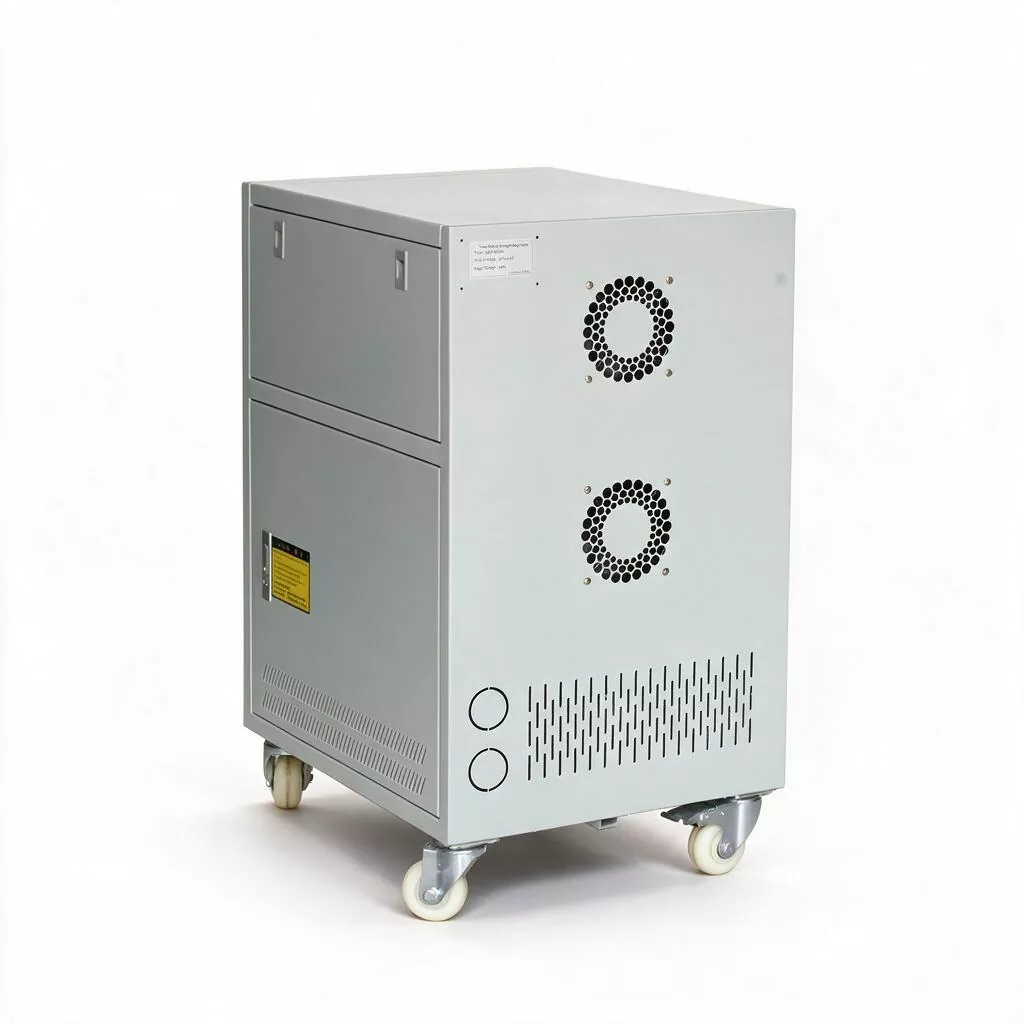

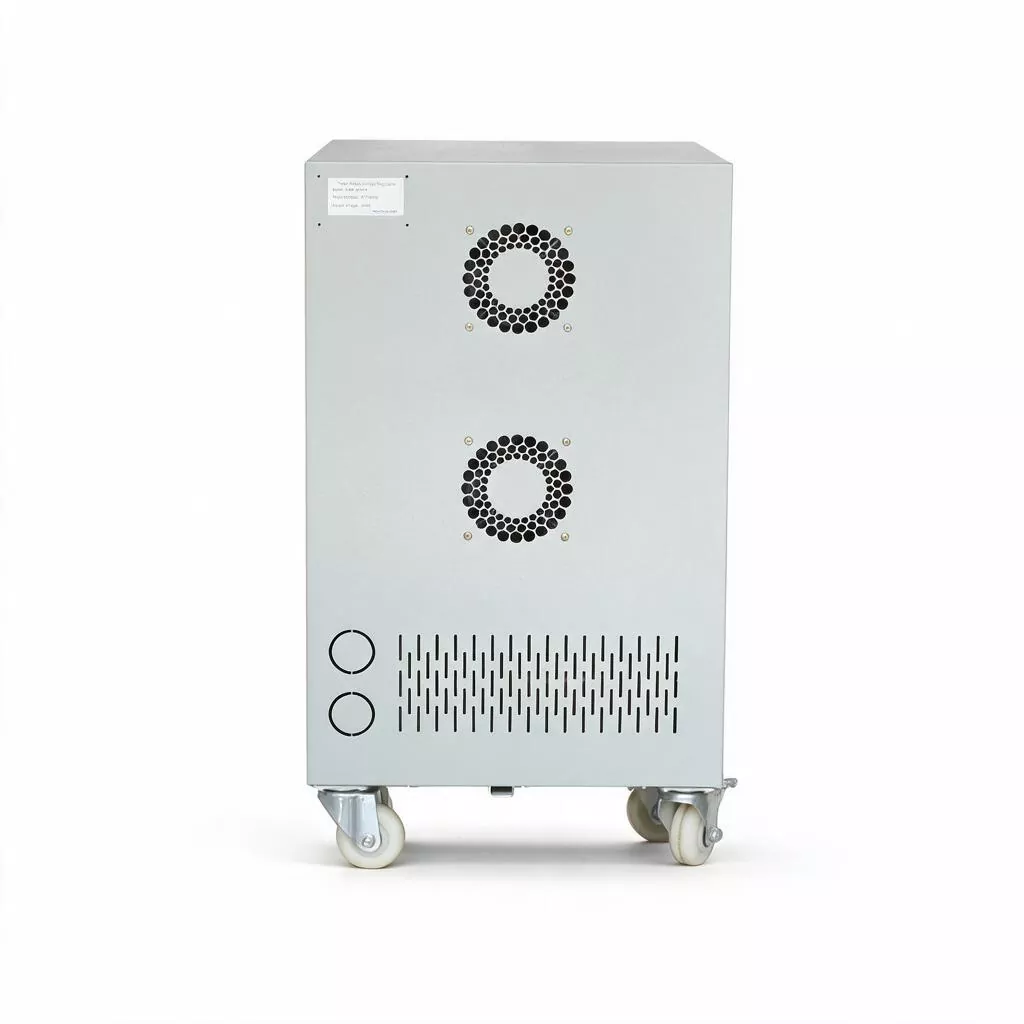

Bovendien maakt de driefasige 30KVA-servomotor AVR gebruik van driefasige fase-voor-fase onafhankelijke regeltechnologie. Zelfs bij zware belasting waarbij de driefasige stroom uit balans is, kan het de uitgangsspanning van elke fase binnen een nauwkeurigheid van ±3% stabiliseren. De intelligente temperatuurgeregelde ventilator wordt gecombineerd met het hoogwaardige A-niveau isolatiesysteem om een ​​continue werking van 24 uur bij volledige belasting in een omgeving van 40℃ te garanderen, waardoor het een echte "industriële heavy-duty speler" wordt.

Belangrijkste kenmerken

1. Ultrahoge vermogensdichtheid

De buitenafmetingen zijn 500×380×670mm, exact hetzelfde als het 20KVA-model, maar met een capaciteitsverhoging van 50%. De vermogensdichtheid is toonaangevend in de sector, vooral geschikt voor renovatie- en upgradeprojecten in distributieruimten met beperkte ruimte en geen uitbreidingsmogelijkheden. De installatiegaten en bedradingsterminals zijn consistent, waardoor snelle vervanging binnen enkele minuten mogelijk is.

2. Hoge tolerantie voor impactbelasting

De 3-fase 30KVA servomotor AVR is speciaal geoptimaliseerd voor inductieve belastingen zoals krachtige motoren, compressoren en hydraulische pompen en is bestand tegen impactstromen op korte termijn die de nominale stroom acht keer overschrijden zonder te struikelen of te omzeilen, waardoor een soepele opstart van zwaar belaste apparatuur wordt gegarandeerd en productieonderbrekingen als gevolg van opstartspanningsval worden vermeden.

3. Stabiliteit op lange termijn onder zware belasting

Door gebruik te maken van verdikte compensatietransformatorspoelen en grotere borstelcomponenten wordt de nominale stroomcapaciteit verhoogd tot 46 A, met een lagere warmteontwikkeling. De netto temperatuurstijging bedraagt ​​minder dan 60°C en in combinatie met een geforceerd luchtkoelsysteem kan het systeem continu in drie ploegendiensten werken in industriële omgevingen met hoge temperaturen en stoffigheid.

4. Onafhankelijke driefasige, uiterst nauwkeurige regeling

Het bemonsteringscircuit detecteert en stuurt elke fasespanning onafhankelijk aan, zelfs wanneer de driefasige belasting ernstig uit balans is (zoals het gelijktijdig aansluiten van een grote hoeveelheid eenfasige verlichting en driefasige stroom). Het kan elke fase-uitgang onafhankelijk binnen ± 3% stabiliseren om spanningsgevoelige PLC's, servoaandrijvingen en precisie-instrumenten voor temperatuurregeling effectief te beschermen.

5. Zeer betrouwbare elektromagnetische topologiestructuur

Anders dan volledig elektrische spanningsstabilisatoren, gebruikt deze machine een servomotor + kolom-type spanningsregelaarstructuur, zonder kwetsbare stroomschakelapparaten, met sterke weerstand tegen bliksemstoten, en geschikt voor afgelegen industriële gebieden met een slechte netkwaliteit (ernstige harmonischen, drastische spanningsschommelingen). De ontworpen levensduur bedraagt ​​meer dan 15 jaar, met een extreem laag uitvalpercentage gedurende de gehele levenscyclus.

6. Uitgebreide bescherming en bypass op systeemniveau

Geïntegreerde zeslaagse bescherming inclusief overbelasting, overspanning, onderspanning, kortsluiting, oververhitting en faseverlies, en ingebouwde mechanische/elektrische dubbele bypass-functies. Wanneer zich een interne storing voordoet, schakelt het automatisch naadloos over op directe stroomvoorziening via het lichtnet, zodat kritische belastingen nooit worden uitgeschakeld, terwijl het paneel hoorbare en visuele alarmindicaties afgeeft.

7. Flexibele interface-uitbreidingsmogelijkheden

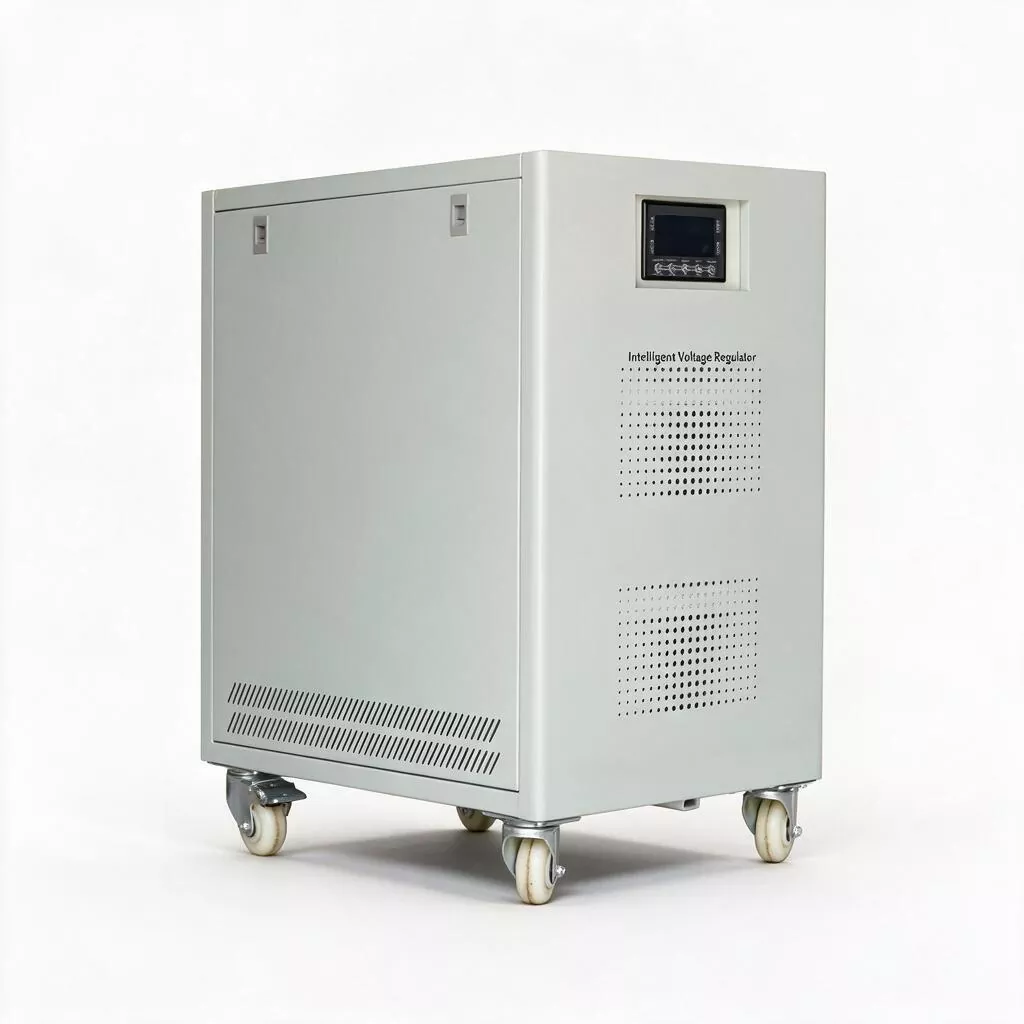

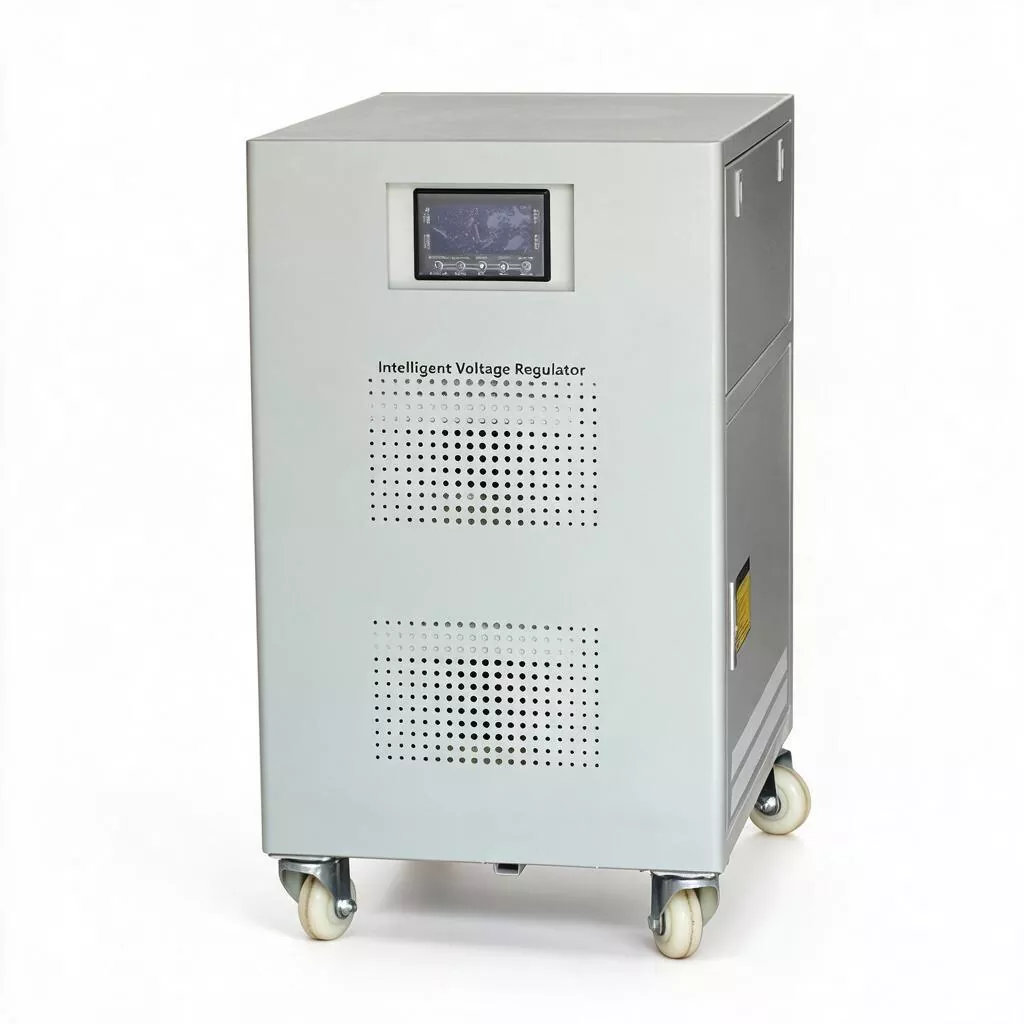

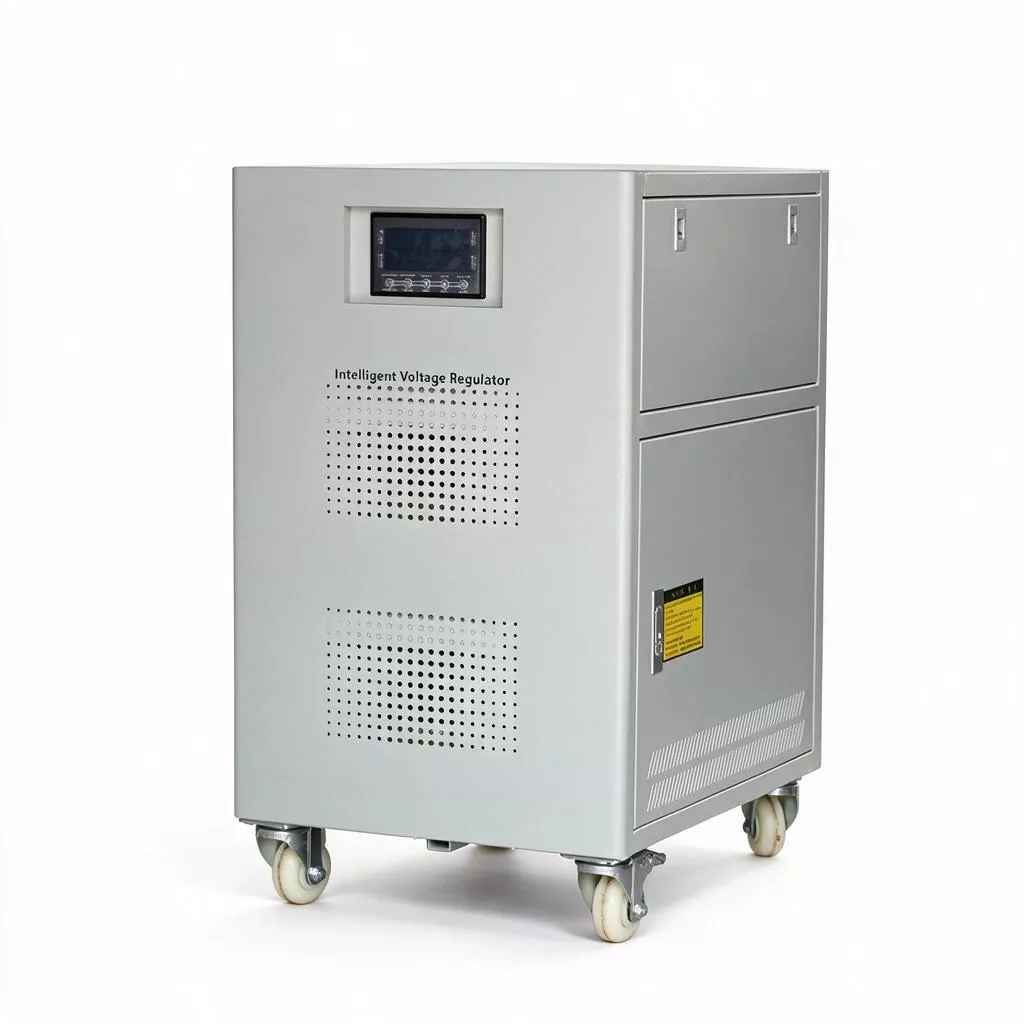

Standaardconfiguratie omvat digitale LED-driefasige spanningsweergave; De optionele RS485-communicatie-interface, die het Modbus-RTU-protocol ondersteunt, kan worden aangesloten op fabrieks-DCS-systemen of energiebeheerplatforms (EMS), waardoor bewaking op afstand, registratie van spanningstrends en foutwaarschuwingen mogelijk is.

Producttoepassingen

1. Gecentraliseerd beheer van de stroomdistributie voor kleine en middelgrote fabrieken: geïnstalleerd in de hoofdinkomende kast van de werkplaats, biedt het gecentraliseerde spanningsstabilisatie voor de gehele productielijn (machinegroepen met numerieke besturing, lasapparatuur, hefapparatuur), waardoor de stroomkwaliteit van de hele werkplaats wordt verbeterd.

2. Grootschalige spuitgiet- en spuitgietindustrie: Biedt een stabiele stroomvoorziening voor de verwarmingsringen en hydraulische oliepompmotoren van 200T tot 350T spuitgietmachines, waardoor wordt voorkomen dat spanningsschommelingen ongecontroleerde verwarmingstemperaturen of onstabiele injectiedruk veroorzaken en de schrootsnelheid wordt verlaagd.

3. Persluchtsysteem: Uitgerust met 37 kW en minder schroefluchtcompressoren en zuigerluchtcompressoren, lost het het probleem op van grote stroomimpact tijdens het opstarten, zorgt voor een stabiele druk van het persluchtsysteem en beschermt de schakelaars en thermische relais.

4. Commercieel grootschalig HVAC-systeem: geschikt voor watergekoelde units met centrale airconditioning, koeltorenventilatoren en circulerende waterpompen in grootschalige winkelcentra, hotels en kantoorgebouwen, en biedt een stabiele spanningsvoeding om te voorkomen dat de beveiliging tegen oververhitting van de compressor uitschakelt als gevolg van lage spanning.

5. Metaalverwerking en plaatbewerking: Biedt pure stroomvoorziening voor de hydraulische systemen en CNC-controllers van grote knipmachines, buigmachines en ponsmachines, waardoor de verwerkingsnauwkeurigheid en de levensduur van de matrijs worden gegarandeerd.

6. Waterbehandeling en gemeentelijke voorzieningen: gebruikt in grote energiecentrales voor waterpompen, beluchtingsventilatoren in rioolwaterzuiveringsinstallaties en gemeentelijke drainagepompstations, enz., om de stabiele werking van de openbare infrastructuur te garanderen.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. De SBW-30KVA en de 20KVA hebben exact dezelfde afmetingen. Hoe wordt de capaciteitsvergroting intern gerealiseerd?

Zonder het kastframe te veranderen, verbeteren we de energieconversiedichtheid per volume-eenheid door de magnetische materialen te optimaliseren (met behulp van hoogwaardige siliciumstaalplaten met hoge permeabiliteit) en het spoelwikkelproces te verbeteren. Tegelijkertijd versterken we het ontwerp van het warmteafvoerluchtkanaal om ervoor te zorgen dat de temperatuurstijging binnen het standaardbereik blijft. Dit "kleine formaat, hoge vermogen"-ontwerp is volledig geverifieerd in volwassen in massa geproduceerde modellen.

2. Mijn fabriek gebruikte oorspronkelijk een 20KVA-stabilisator. Nu is de belasting toegenomen. Kan ik deze direct vervangen door deze 30KVA?

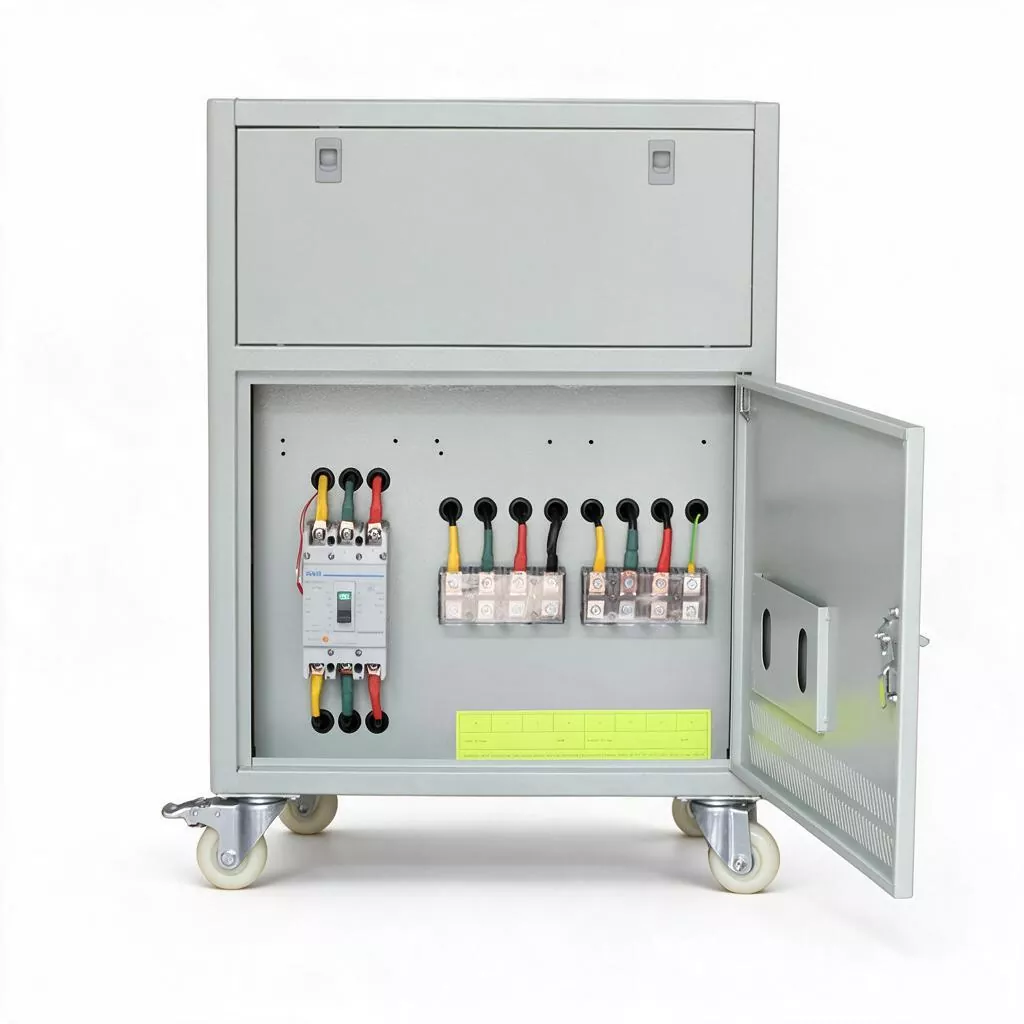

In de meeste gevallen is dit mogelijk. De afmetingen van de montagebasis en de afstand tussen de koperen in- en uitgangsstrips van de twee zijn exact hetzelfde. Houd er echter rekening mee dat u moet bevestigen of de specificaties van de binnenkomende kabel en stroomonderbreker aan de voorkant voldoende zijn: de nominale stroom van de 30KVA is ongeveer 46A. Het wordt aanbevolen om aan de voorkant een stroomonderbreker van ≥63A en een kabel met koperen kern van ≥10 mm² te gebruiken. Ons technische team kan vóór de vervanging inspectiediensten ter plaatse leveren.

3. Hoe gaat de 30KVA om met de impactstroom tijdens het opstarten van grote motoren?

De spanningsregelaar van het servomotortype is in wezen een grote variabele transformator. De elektromagnetische traagheid zorgt ervoor dat overbelasting op korte termijn mogelijk is. Het glijdende contact tussen de koolborstel en de spoel kan meerdere keren de nominale stroomsterkte weerstaan. Het regelcircuit vertraagt ​​het oordeel en activeert geen overstroombeveiliging zoals de elektronische stabilisator. Zolang de slagstroom binnen 5 seconden daalt, kan de stabilisator in normaal bedrijf blijven.

4. Kan de 3-fase 30KVA servomotor AVR echt een efficiëntie van 96% bereiken? Is het nog steeds energiezuinig onder lichte belasting?

Ja, bij vollast is het rendement ≥96%. Bij lichte belasting (40% - 60% belasting), als gevolg van de relatieve toename van het ijzerverlies, zal de efficiëntie enigszins dalen tot ongeveer 93% - 95%, maar deze is nog steeds veel hoger dan bij traditionele magnetische verzadigingsstabilisatoren. We raden aan om de laadsnelheid binnen het bereik van 50% - 80% te houden om de beste algehele energie-efficiëntie te bereiken.

5. Hoe werkt de driefasige onafhankelijke regeling?

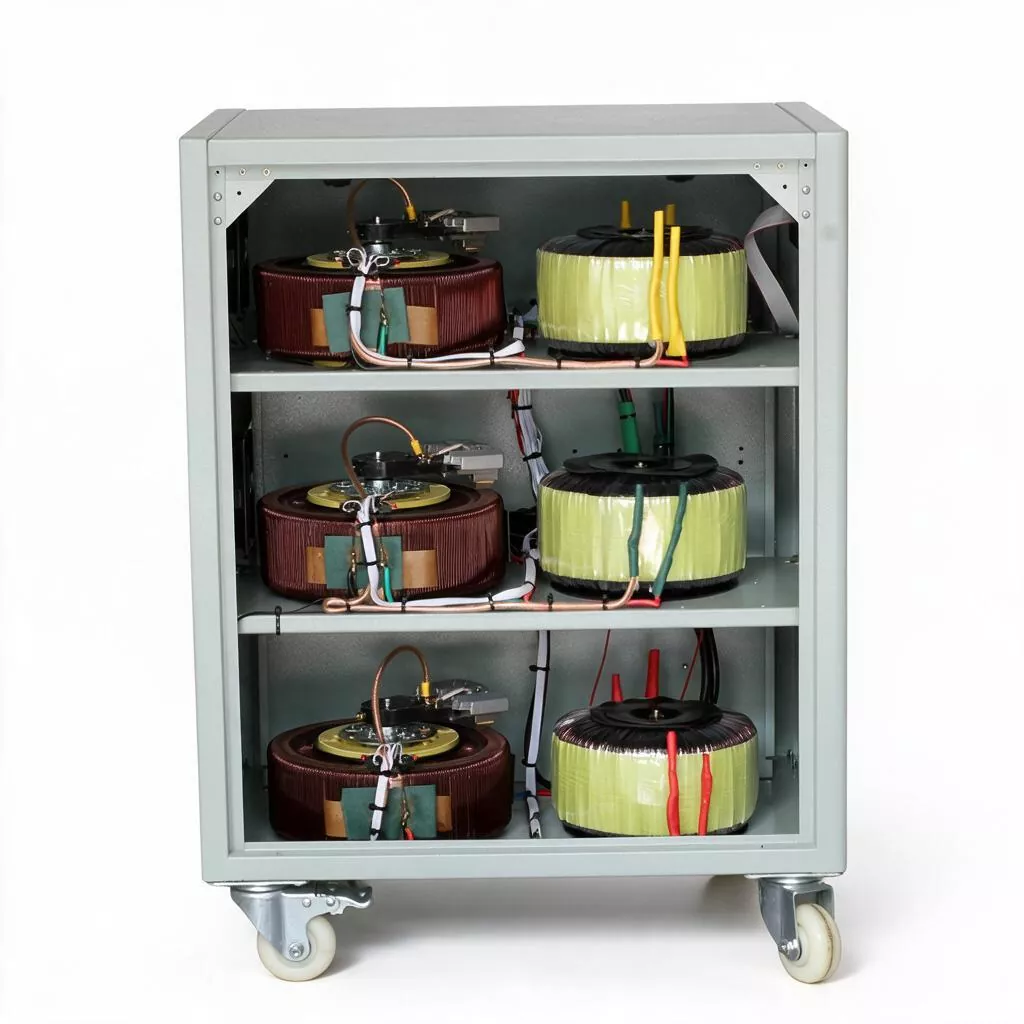

In de apparatuur bevinden zich drie volledig onafhankelijke bemonsteringstransformatoren, besturingsprintplaten en servomotoraandrijfmechanismen. Wanneer de spanning van fase A laag is, wordt alleen de koolborstel op fase A naar boven bewogen voor extra druk, terwijl de fasen B en C helemaal niet worden beïnvloed. Dit garandeert de volledige ontkoppelingsregeling van de driefasige uitgangsspanning. Zelfs als de driefasige belasting aan de gebruikerszijde ernstig uit balans is, behoudt de driefasige spanning aan de uitgangszijde nog steeds een hoge symmetrie.

6. Wat zijn de belangrijkste dagelijkse onderhoudstaken voor de apparatuur?

Het dagelijkse onderhoud is heel eenvoudig: controleer en reinig elk kwartaal het stof van de koolborstels (met behulp van een stofzuiger om het uit de ventilatiepoort te verwijderen), elk half jaar, controleer of de koolborstellengte onder de markeringslijn is afgesleten en draai de schroeven van de inkomende en uitgaande terminal één keer per jaar vast. Vergeleken met elektronische apparatuur die regelmatige detectie van de capaciteit van de elektrolytische condensator vereist, zijn het onderhoudsvolume en de kosten van reserveonderdelen van de SBW-serie zeer voordelig.
