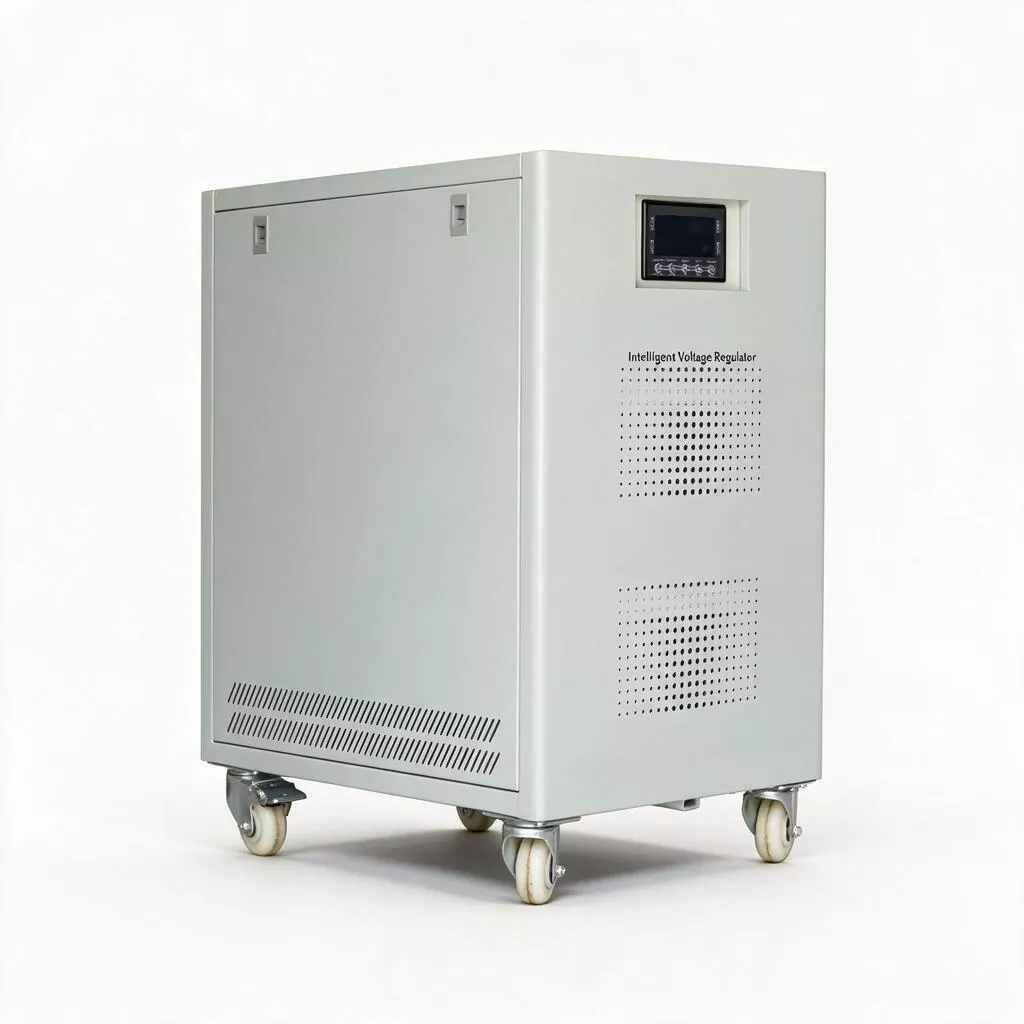

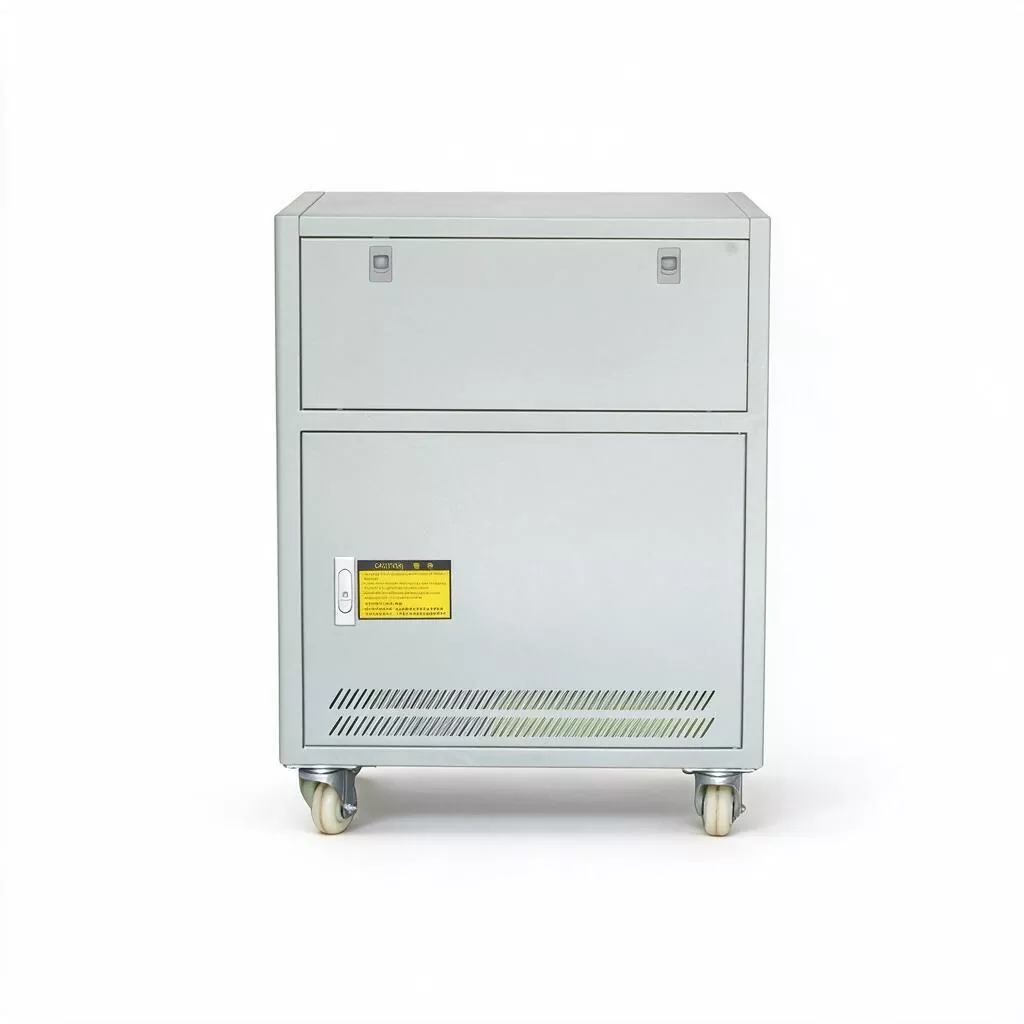

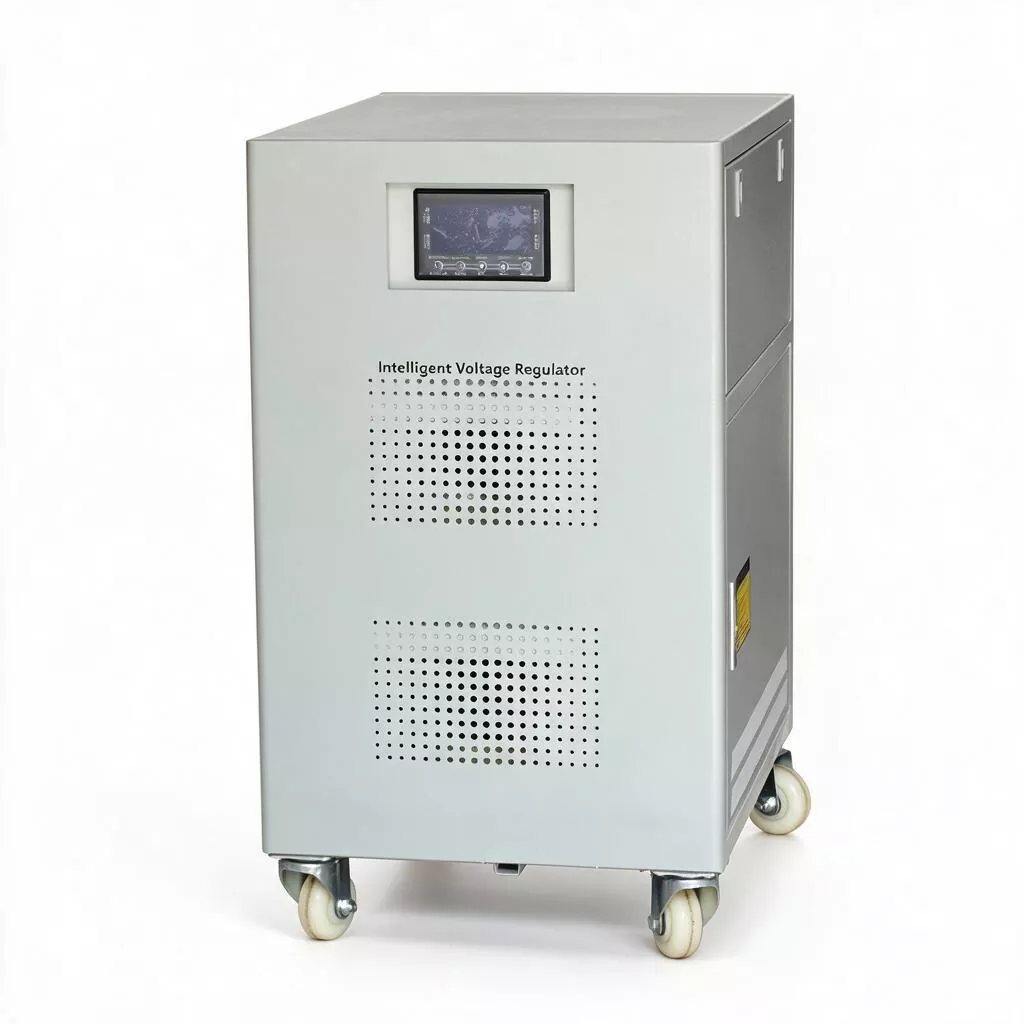

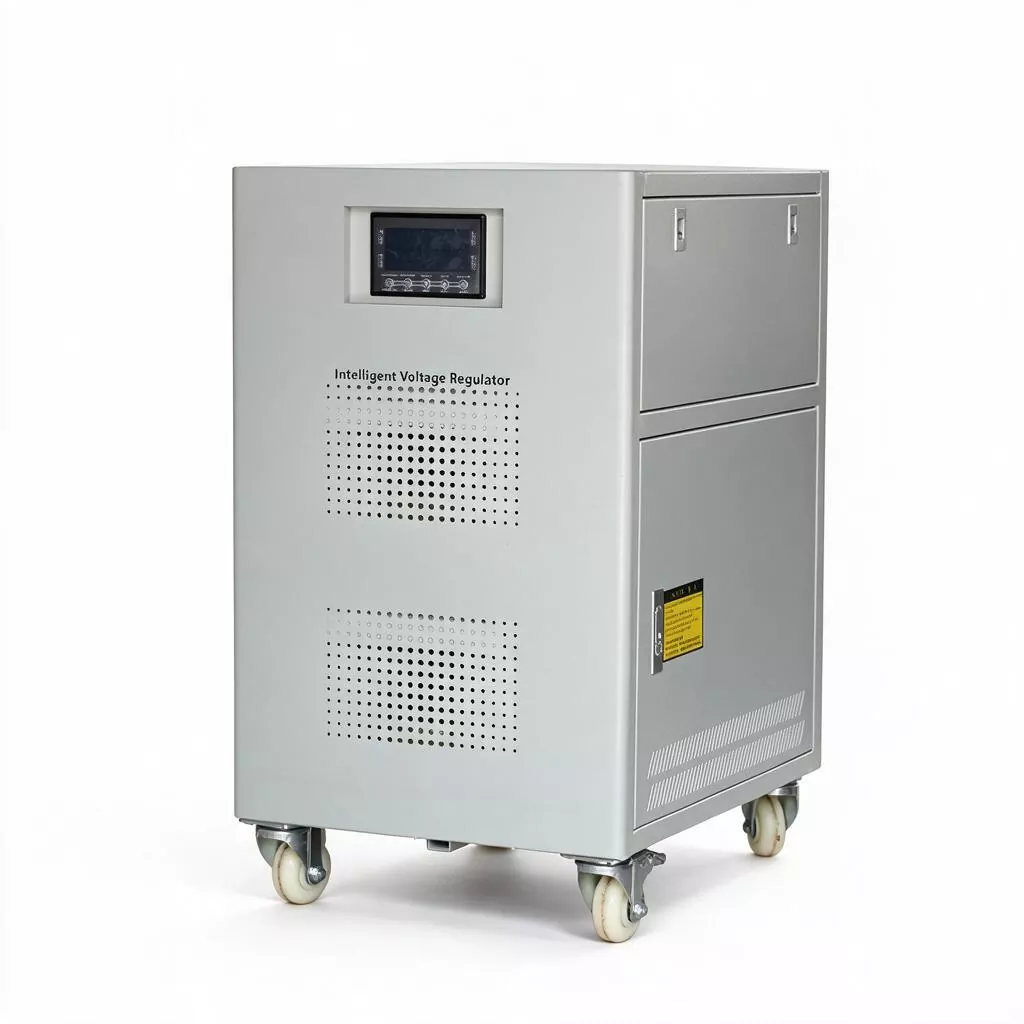

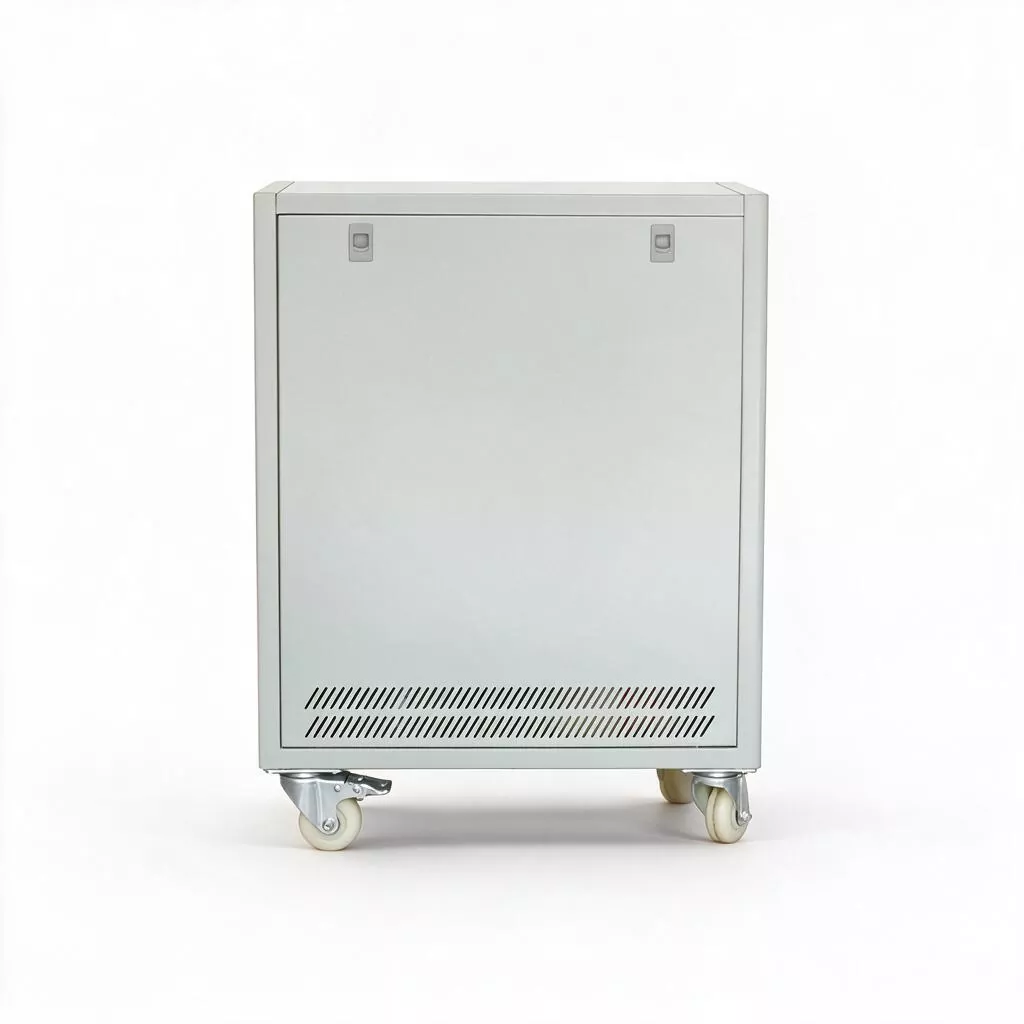

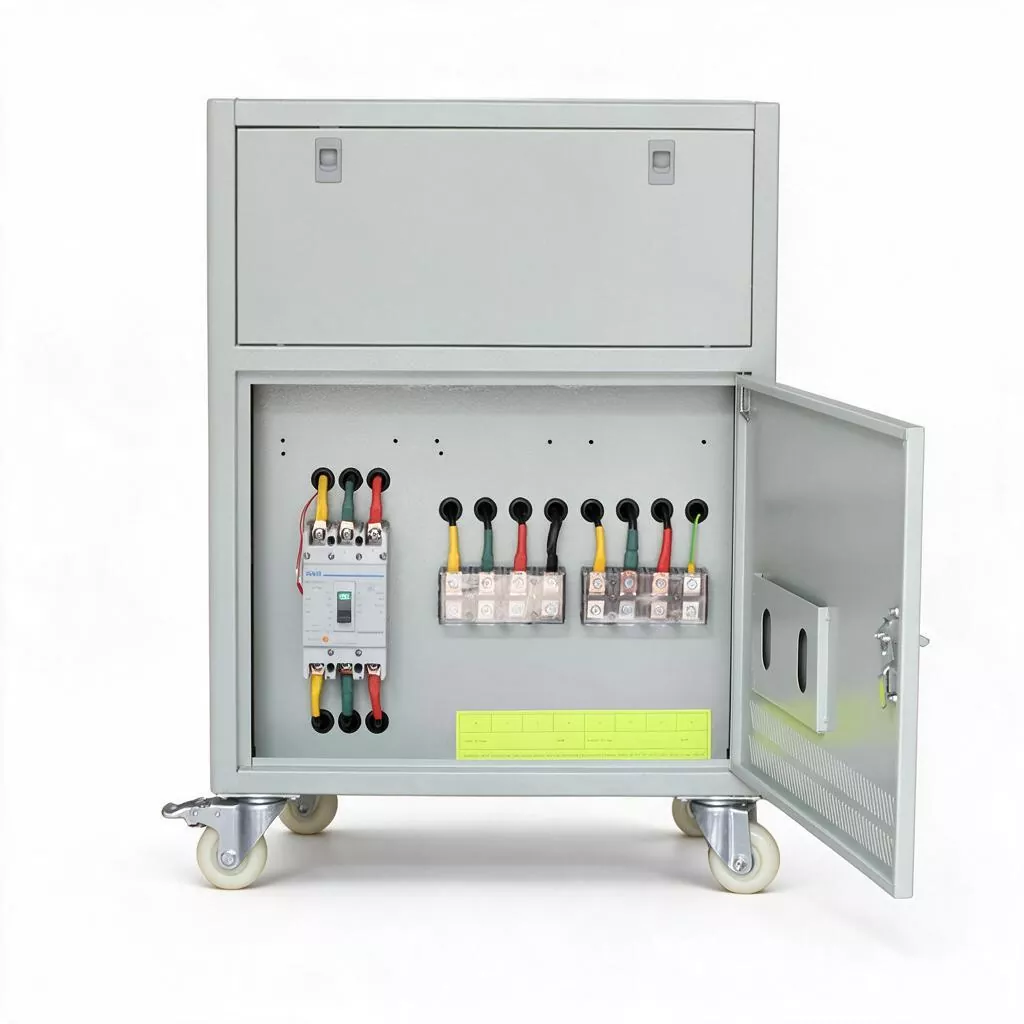

3-fase 50kVA servomotor AVR

Moderne fabrieken en grote commerciële faciliteiten zijn gevuld met een groot aantal niet-lineaire belastingen: frequentieomvormers, servoaandrijvingen, UPS, schakelende voedingen, LED-verlichtingsdrivers, enz. Ze genereren tijdens bedrijf een grote hoeveelheid harmonische stroom (voornamelijk 5e, 7e en 11e harmonischen).

Deze harmonischen verergeren niet alleen de warmteontwikkeling en het verlies van de spanningsstabilisator zelf, maar ernstiger: ze worden teruggeïnjecteerd in het elektriciteitsnet, waardoor extra temperatuurstijgingen in de transformatorwikkelingen, overbelasting van de neutrale lijn, overstroomuitval van de blindvermogencompensatiecondensatorbank en zelfs het foutief uitschakelen van de hoofdschakelaar van de inkomende lijn veroorzaken.

Bovendien zal de onbalans van driefasige belastingen leiden tot drift van het neutrale punt, waardoor in verschillende mate afwijkingen van de driefasige spanning aan de laagspanningszijde van de stroomverdeelruimte ontstaan, wat de stroomkwaliteit van alle gebruikers op de hele bus beïnvloedt.

3-fase 50KVA servomotor AVR is geen eenvoudig apparaat voor elektromagnetische spanningsregeling:

1. Bidirectionele elektrische isolatie: door het compenseren van de elektromagnetische koppeling van de transformator vormt de SBW-50KVA een natuurlijke elektrische isolatielaag tussen de ingang en de uitgang, waardoor de bliksemschommeling en spanningspieken vanaf de kant van het elektriciteitsnet die gevoelige stroomafwaartse apparatuur binnendringen effectief worden verzwakt, en de omgekeerde injectie van harmonische stroom van de belastingszijde naar de zijde van het elektriciteitsnet wordt onderdrukt.

2. Driefasige onafhankelijke ontkoppelingsregeling: elke fase heeft een onafhankelijk bemonsterings-, besturings- en servoaandrijfcircuit. Zelfs als de belasting aan de achterkant ernstig uit balans is (fase A is bijvoorbeeld aangesloten op een groot aantal eenfasige verlichtings- en kantoorapparatuur, terwijl fasen B en C zijn aangesloten op driefasige stroom), kan de spanningsstabilisator de driefasige uitgangsspanning binnen het nauwkeurigheidsbereik stabiliseren, waardoor het probleem van asymmetrische busspanning, veroorzaakt door nulpuntdrift, wordt geëlimineerd en het verlies aan de laagspanningszijde van de transformator wordt verminderd.

3. Hoge tolerantie en anti-shock prestaties: Anders dan het elektronische schema dat afhankelijk is van IGBT/SCR voor het hakken van regelgeving, gebruikt dit product elektromagnetische inductieservoregulering, genereert het geen schakelfrequentieharmonischen en is de vervormingssnelheid van de uitgangsgolfvorm minder dan 0,1%. Tegelijkertijd hebben de transformator- en koolborstelcomponenten een extreem hoge hittebestendigheid op korte termijn, die rustig de piekimpact van meerdere malen de nominale stroom kan opvangen tijdens het opstarten van grote compressoren, ventilatoren en persen, en niet gemakkelijk een overstroom-bypass-beveiliging kan activeren, zoals elektronische apparatuur.

4. Bewaking en onderlinge verbinding op systeemniveau: Het product is gereserveerd voor RS485-communicatie-interfaces en alarmsignalen met droge contacten, die naadloos kunnen worden geïntegreerd in het fabrieksenergiebeheersysteem (EMS) of het stroombewakingssysteem (SCADA), waardoor realtime bewaking op afstand van belangrijke parameters zoals ingangs-/uitgangsspanning, belastingsstroom en interne temperatuur mogelijk wordt gemaakt, en de onderlinge verbinding met front-end stroomonderbrekers, ATS-schakelkasten met dubbele voeding mogelijk wordt gemaakt en een compleet intelligent garantiesysteem voor de stroomvoorziening kan worden opgebouwd.

Productparameter

Belangrijkste kenmerken

1. Bidirectionele elektrische energiezuivering

Door gebruik te maken van de elektromagnetische isolatiekarakteristiek van de compensatietransformator, blokkeert deze effectief de omgekeerde transmissie van harmonischen (vooral de 5e, 7e en 11e harmonischen) van de belastingszijde naar het elektriciteitsnet, waardoor de faalrisico's van transformatoren en apparaten voor blindvermogencompensatie worden verminderd; Tegelijkertijd onderdrukt het spanningsflikkeringen en overspanningen aan de kant van het elektriciteitsnet, waardoor een zuivere stroomvoorziening voor precisiebelastingen wordt geboden.

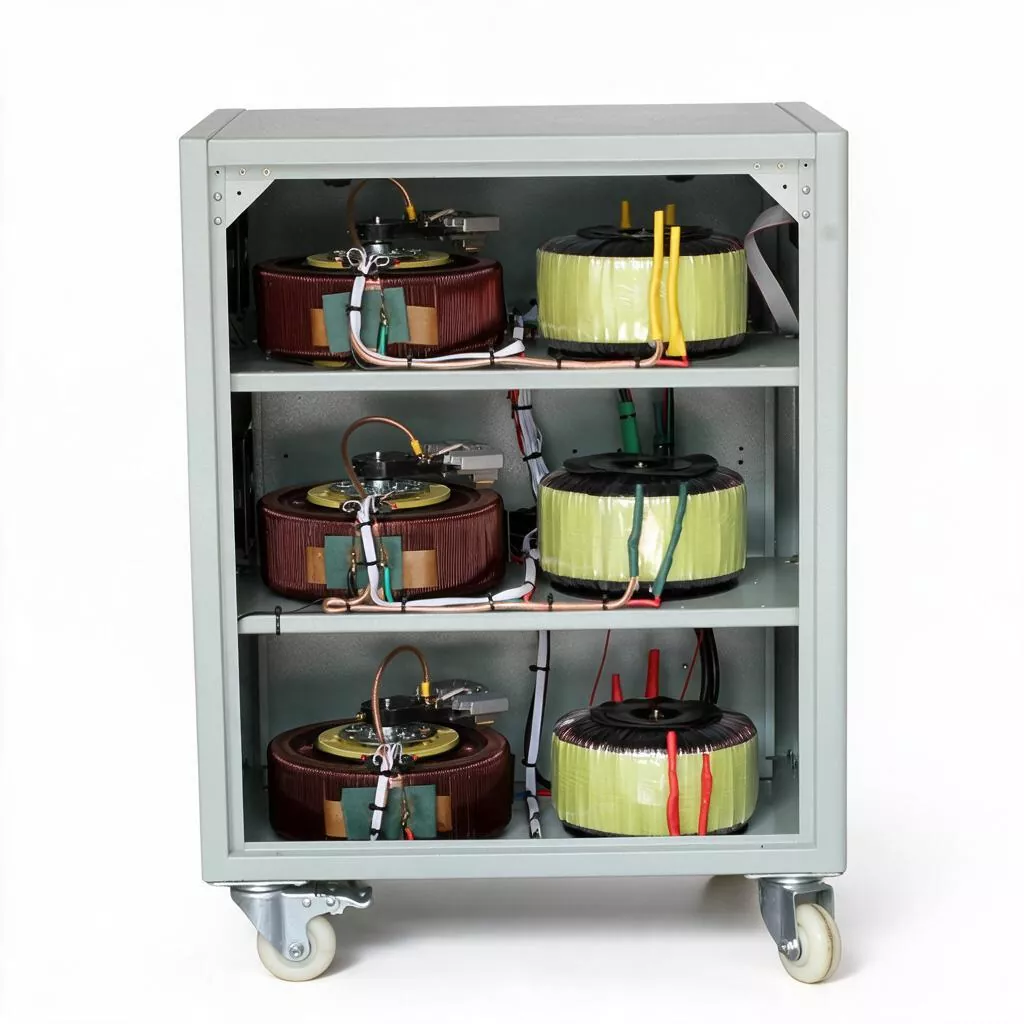

2. Driefasige onafhankelijke hoge-precisieregeling

Met behulp van fase-voor-fase onafhankelijke bemonsterings- en regeltechnologie wordt elke fasespanning afzonderlijk gedetecteerd en gecompenseerd. Zelfs als de driefasige belastingsstroom ernstig uit balans is (onbalansgraad > 30%), kan de driefasige uitgangsspanning onder normale omstandigheden nog steeds binnen ±3% blijven, waardoor de veiligheidsrisico's en extra verliezen veroorzaakt door het afwijken van het neutrale punt fundamenteel worden geëlimineerd.

3. Sterke overbelastingscapaciteit op korte termijn

Gebaseerd op het werkingsprincipe van elektromagnetische inductie, heeft het een natuurlijke overbelastingsmarge en kan het op korte termijn (≤ 5 seconden) meer dan 8 keer de nominale huidige opstartschok weerstaan, vooral geschikt voor frequente start-stop-impactbelastingen zoals grote frequentieomvormers, middenfrequente ovens en grote hijsapparatuur.

4. Nulharmonische uitvoer

De uitgangsgolfvorm is een standaard sinusgolf, met een golfvormvervormingspercentage van < 0,1%, en genereert geen extra harmonischen. Vergeleken met traditionele elektronische spanningsstabilisatoren injecteert het geen hoogfrequente interferentie in het elektriciteitsnet en is het bijzonder geschikt voor medische, precisietest- en communicatieplekken met strenge elektromagnetische omgevingseisen.

5. Redundante dubbele bypass-beveiliging

Geïntegreerd met handmatige/automatische dubbele bypass-functies. Wanneer er een interne fout is in de spanningsstabilisator of tijdens regulier onderhoud, kan deze via de bypass-schakelaar naadloos overschakelen naar de directe voedingsmodus om ervoor te zorgen dat de belasting nooit stroom verliest. Nadat het onderhoud is voltooid, kan de driefasige 50KVA servomotor AVR worden teruggeschakeld naar de spanningsstabiliserende modus, waarbij het hele proces niet hoeft te worden uitgeschakeld.

6. Warmteafvoer met grote capaciteit en ontwerp met ultralange levensduur

Voor de warmteopwekking op 50KVA-niveau worden grote koellichamen en intelligente, temperatuurgeregelde, snelheidsregelende ventilatoren gebruikt om ervoor te zorgen dat de temperatuurstijging bij volledige belasting <60℃ bedraagt. Door materialen van A-kwaliteit met een hoog isolatieniveau en geïmporteerde slijtvaste koolborstels te selecteren, bedraagt ​​de totale ontwerplevensduur meer dan 15 jaar en zijn de totale kosten gedurende de gehele levenscyclus veel lager dan bij vergelijkbare elektronische spanningsstabilisatoren.

7. Diepe integratie van communicatie

De standaardconfiguratie omvat een RS485-communicatie-interface (Modbus-RTU-protocol) en optionele Profibus-DP- of Ethernet-communicatiemodules. Het kan worden gebruikt om de driefasige spanning, stroom, temperatuur en alarmstatus in de controlekamer in realtime te lezen, waardoor onbemande werking en voorspellend onderhoud mogelijk worden.

Producttoepassingen

1. Precisieproductie en hoogwaardige apparatuur: zorg voor nulharmonische en zeer stabiele, zuivere voedingen voor halfgeleiderverpakkings- en testlijnen, SMT-soldeermachines en CNC-apparatuurgroepen van precisievormverwerkingscentra, waardoor het rendement wordt verbeterd.

2. Stroomvoorziening voor grote medische faciliteiten: Gebruikt voor de front-end spanningsstabilisatie en harmonische isolatie van grote medische beeldvormingsapparatuur zoals CT-machines, MRI-systemen (magnetische resonantie) en lineaire versnellers in de afdelingen radiologie en nucleaire geneeskunde van tertiaire ziekenhuizen, waardoor de beeldkwaliteit en de veiligheid van de apparatuur worden gewaarborgd.

3. Datacenters en Edge Computing-knooppunten: Bieden spanningsstabilisatie en harmonische controle voor de schakelvoedingen en precisie-airconditioningsystemen van kleine en middelgrote datakamers en 5G-kernconvergentiedatakamers, waardoor harmonische verliezen bij UPS-invoer worden verminderd en de levensduur van de batterij wordt verlengd.

4. Productielijnen voor voertuigproductie en auto-onderdelen: Zorg voor schakelkasten en servoaandrijfsystemen voor lasrobotwerkstations, verfrobots en grote stempellijnen om de nauwkeurigheid van de meerassige koppeling te garanderen en lasspatten of verfdefecten veroorzaakt door spanningsschommelingen te voorkomen.

5. Grote commerciële complexen: De belangrijkste stroomverdeelruimtes, geïnstalleerd in winkelcentra, vijfsterrenhotels en grote beurshallen, bieden gecentraliseerde optimalisatie van de stroomkwaliteit voor de stroom en verlichting, roltrappen en centrale airconditioningunits van de hele verdieping of het hele gebouw.

6. Chemische en farmaceutische industrie: Bied spanningsstabilisatiebescherming voor roermotoren, centrifuges en luchtcompressorgroepen van reactievaten, en onderdruk ook de harmonischen die worden gegenereerd door motorfrequentieomvormers, zodat ze de DCS-regelsystemen en instrumenten ter plaatse niet verstoren.

Ondersteuning maatwerk

KTAC biedt 3-fase 50KVA servomotor AVR OEM/ODM-diensten, inclusief uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Kan de 50KVA-spanningsstabilisator echt het "harmonische isolatie"-effect bereiken?

Ja. De SBW-50KVA werkt op basis van het principe van een compensatietransformator, met elektromagnetische isolatie tussen de in- en uitgang. Het heeft een natuurlijk verzwakkend effect op hoogfrequente harmonischen (vooral die boven de 5e harmonische) (doorgaans in staat om 30% tot 50% te verzwakken). Tegelijkertijd genereert het geen harmonische schakelfrequenties (in tegenstelling tot elektronische apparaten van het PWM-type), wat de omgekeerde vervuiling van harmonischen van de belastingszijde naar het elektriciteitsnet aanzienlijk kan verminderen. Als er een grondigere harmonische controle nodig is, kunnen we vooraf een actief filter (APF) of passieve filtertak toevoegen.

2. Wat zijn de vereisten voor de front-end stroomonderbreker wanneer dit apparaat is aangesloten op het stroomdistributiesysteem?

De nominale stroom van het 50KVA-model is ongeveer 76A (driefasig 380V). Gezien de startpiek van motorbelastingen en een bepaalde capaciteitsmarge, wordt aanbevolen om een ​​stroomonderbreker met plastic behuizing (MCCB) te configureren met een vermogen van 100 A tot 125 A aan de voorkant, en een uitschakelcurve van het C/D-type te selecteren. Voor de inkomende kabel wordt aanbevolen om YJV 3×25mm² + 2×16mm² of hogere specificaties te gebruiken, en de specifieke vereisten moeten worden berekend op basis van de werkelijke lijnlengte voor spanningsval.

3. Kan de driefasige onafhankelijke regeling het probleem oplossen van overmatige totale neutrale stroom veroorzaakt door ongebalanceerde belasting?

Het kan het probleem van spanningsonbalans oplossen, maar de driefasige onafhankelijke regeling past de spanning van elke fase aan in plaats van de stroom van elke fase met geweld te verdelen. Als de driefasige stroom aan de belastingszijde ernstig uit balans is (het verschil overschrijdt bijvoorbeeld 50A), kan de spanningsstabilisator de symmetrie van driefasige spanningen garanderen, maar kan hij de neutrale stroom niet verminderen. In dit geval wordt aanbevolen om de eenfasige belasting gelijkmatig te verdelen op de stroomdistributieterminal, en kunnen we advies geven over het distributieplan voor de belastingsbalans.

4. Heeft de 3-fase 50KVA servomotor AVR beveiligingsfuncties in de bypass-modus?

In de handmatige bypass-modus werken de elektronische beveiligingsfuncties tegen overbelasting en overspanning van de spanningsstabilisator niet. Op dit moment wordt de apparatuur aan de achterkant rechtstreeks van stroom voorzien door het lichtnet, waardoor de spanningsstabiliserende bescherming verloren gaat, maar de continuïteit behouden blijft. Het wordt aanbevolen dat gebruikers zo snel mogelijk onderhoud regelen tijdens de bypass-modus. Tijdens de automatische bypass (foutschakeling) bewaakt de apparatuur nog steeds de netstatus. Als de netvoeding ernstig abnormaal is en de veiligheidsdrempel overschrijdt, kunnen sommige beveiligingssignalen nog steeds de stroomonderbreker aan de voorzijde activeren voor alarm.

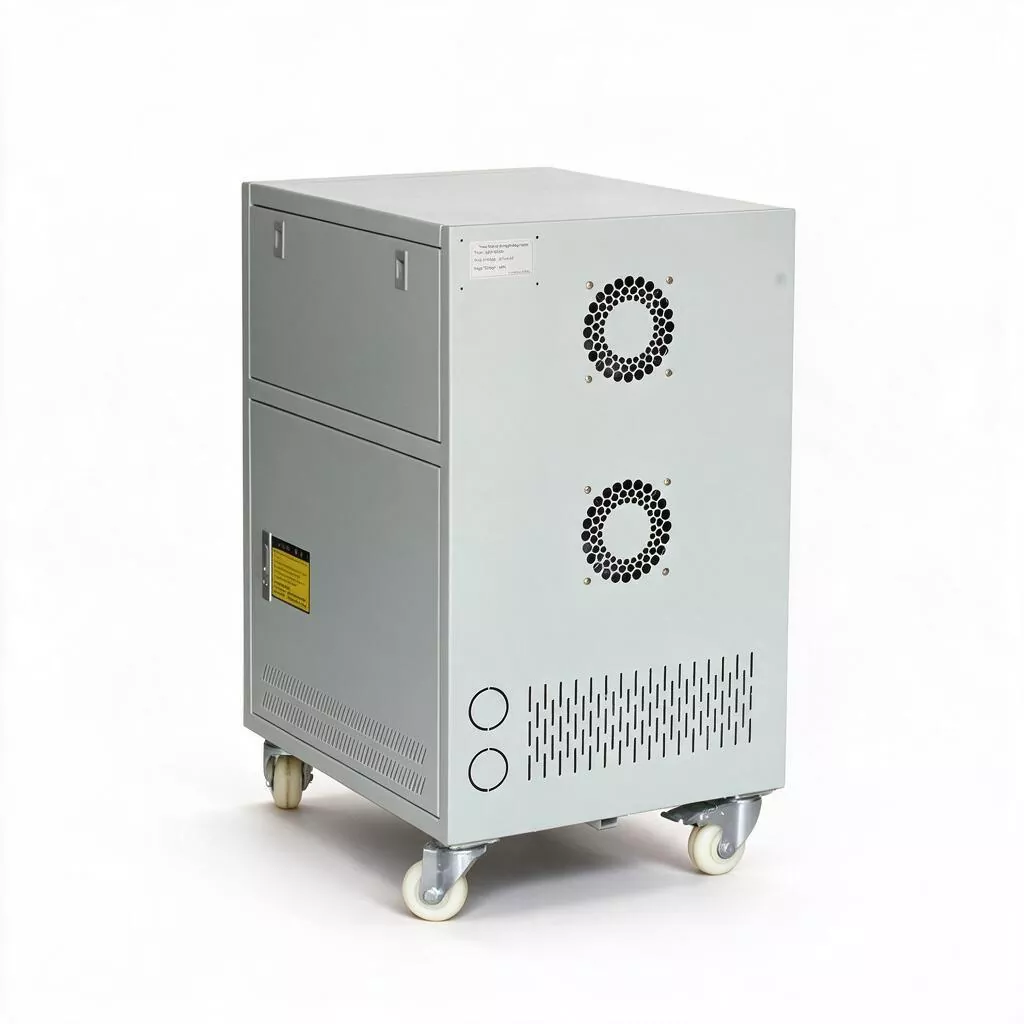

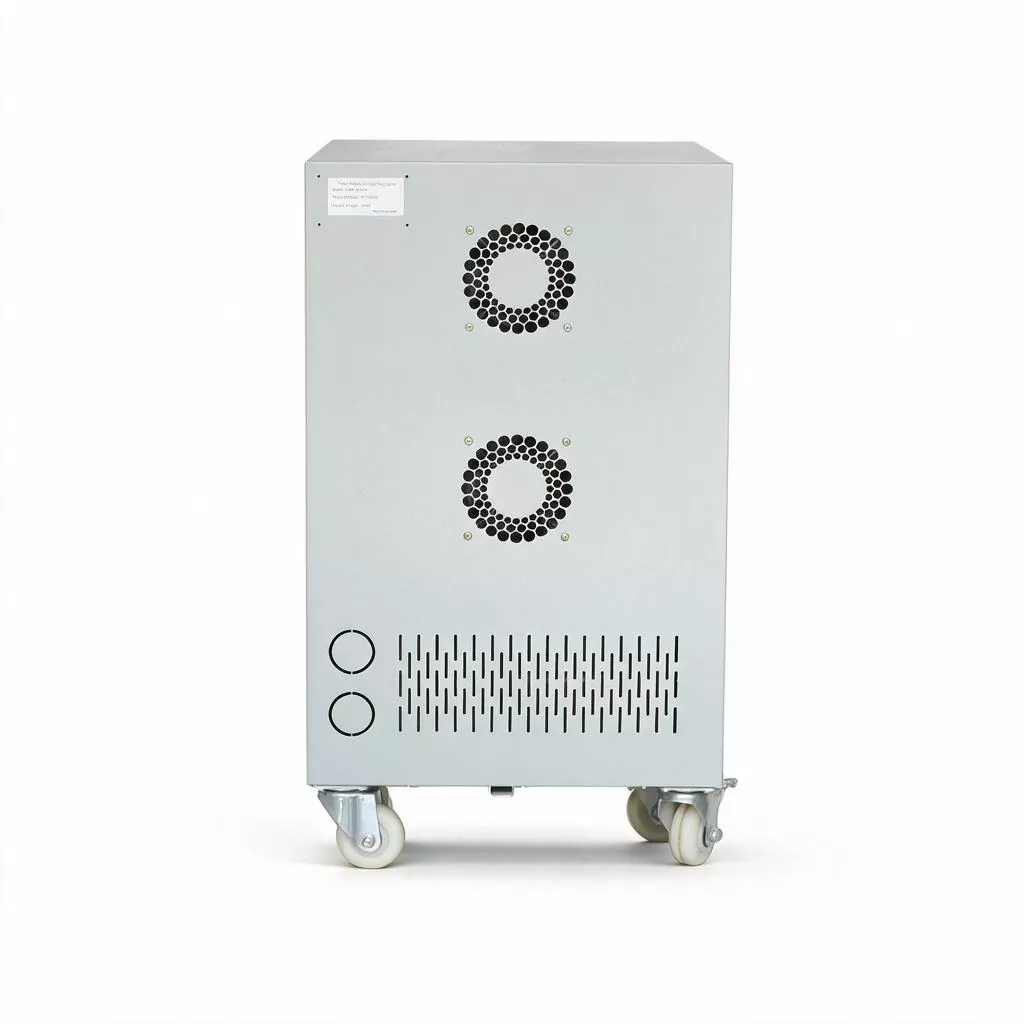

5. Wat zijn de speciale kenmerken van de koeloplossing voor het 50KVA-model?

Het vermogensverlies en de warmteontwikkeling van het 50KVA-model (ongeveer 2 kW) zijn aanzienlijk hoger dan die van modellen met klein vermogen. We gebruiken een verbeterde koeloplossing van "koperenbuisradiator + intelligente ventilator met dubbele kogellagers", waarbij de ventilatorsnelheid automatisch wordt aangepast zonder stapsgewijze verandering op basis van de interne temperatuur. In een omgeving met volledige belasting van 40 ℃ wordt de interne temperatuurstijging strikt gecontroleerd binnen 60 ℃. Het wordt aanbevolen om ervoor te zorgen dat er tijdens de installatie een opening van ≥30 cm is voor warmteafvoer en ventilatie aan de voor-, achter-, linker- en rechterkant van de apparatuur.

6. Zal het stof van de koolborstel andere elektrische componenten in de stroomverdeelkast aantasten?

De koolborstel produceert sporen van grafietstof tijdens langdurig glijden. We hebben een speciale stofopvangbak en een afneembaar stoffilterscherm in de kast geplaatst. Het meeste stof wordt opgevangen aan de onderkant van de machine en zal niet in de stroomverdeelkast ontsnappen. Het wordt aanbevolen om eens in de zes maanden een stofzuiger te gebruiken om de onderste stofopvangpoort schoon te maken, wat erg handig in gebruik is.
