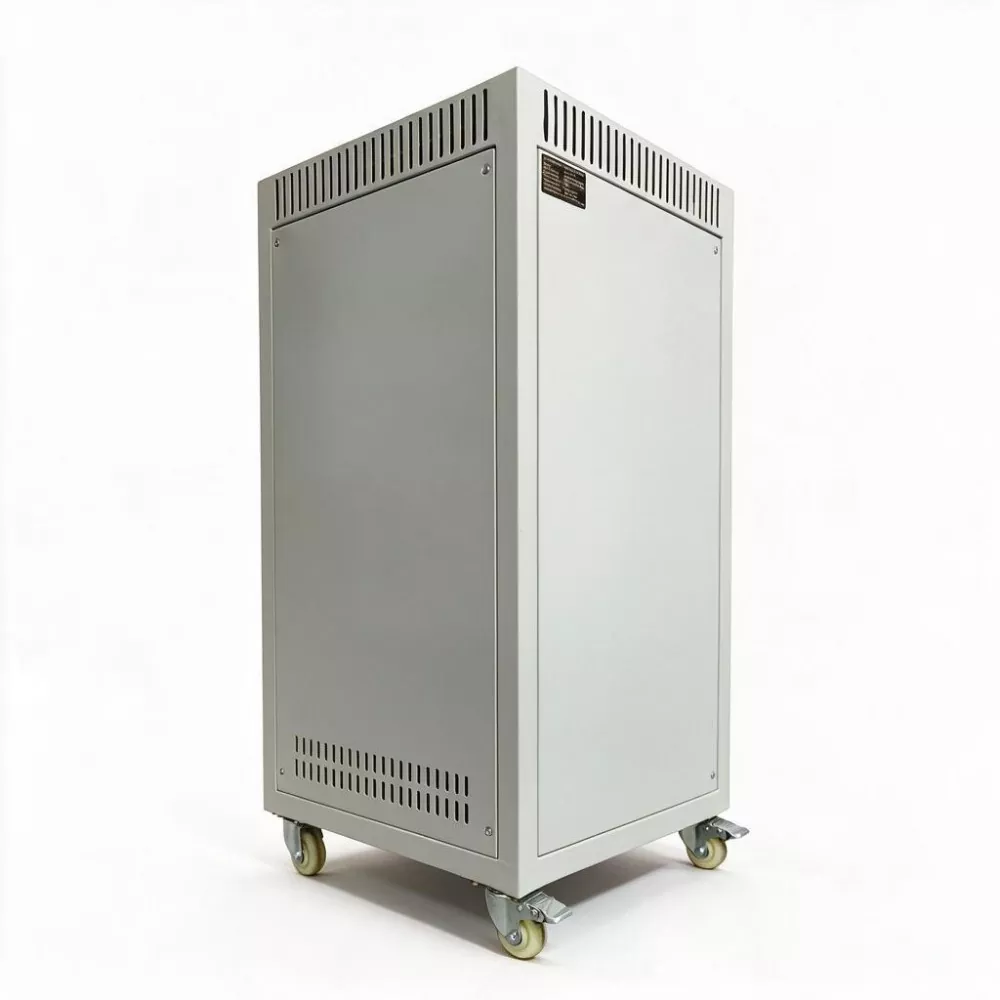

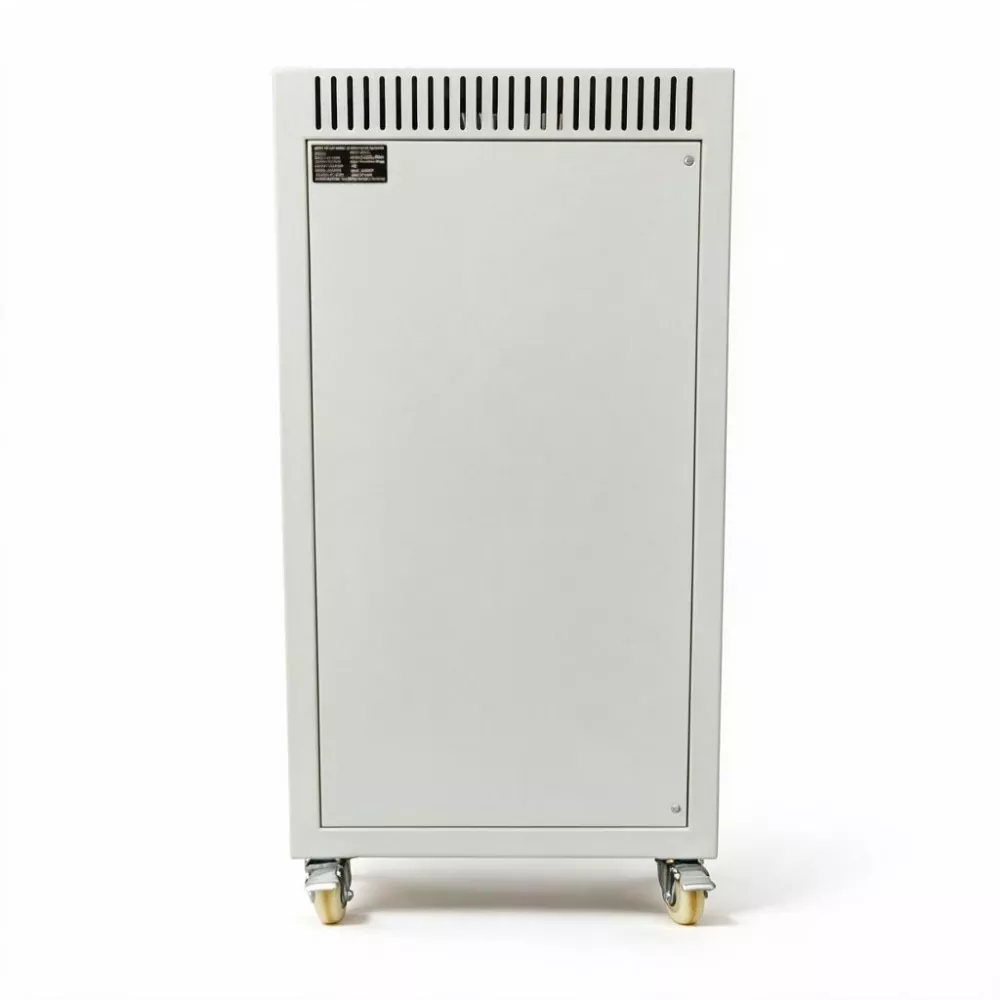

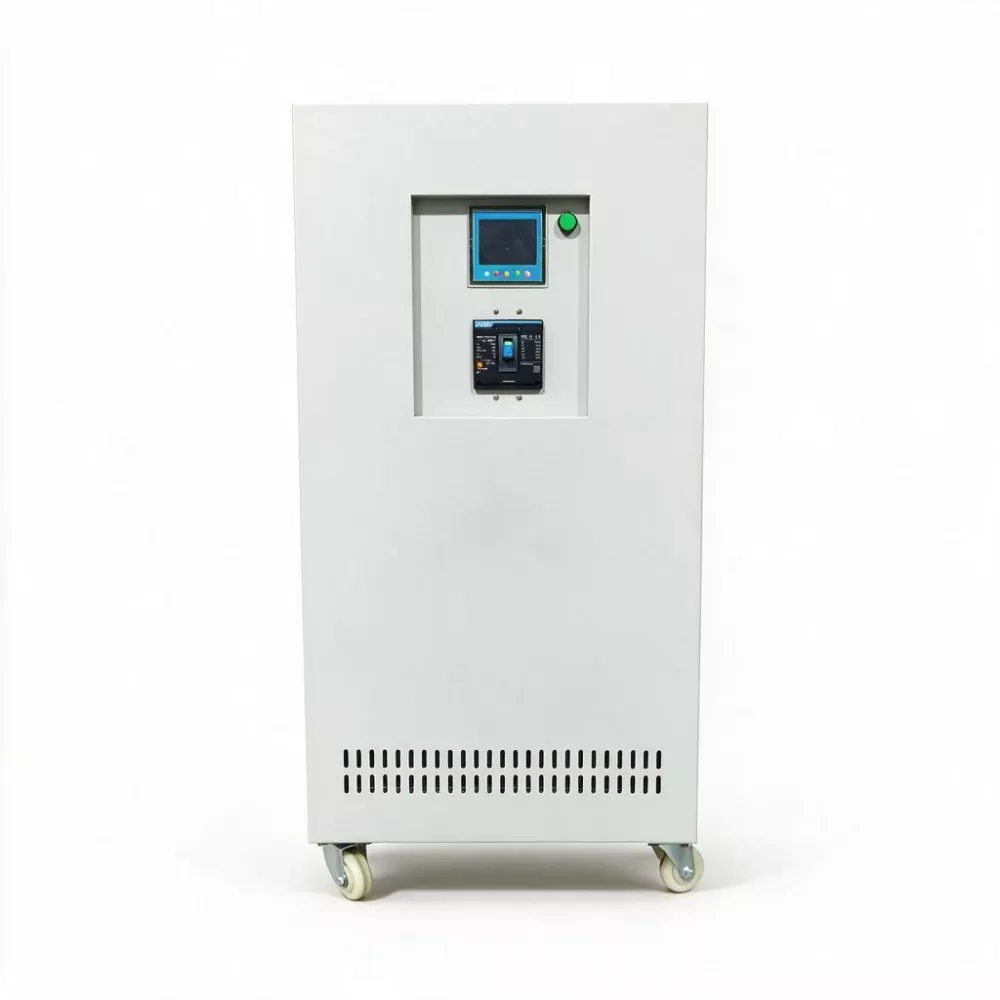

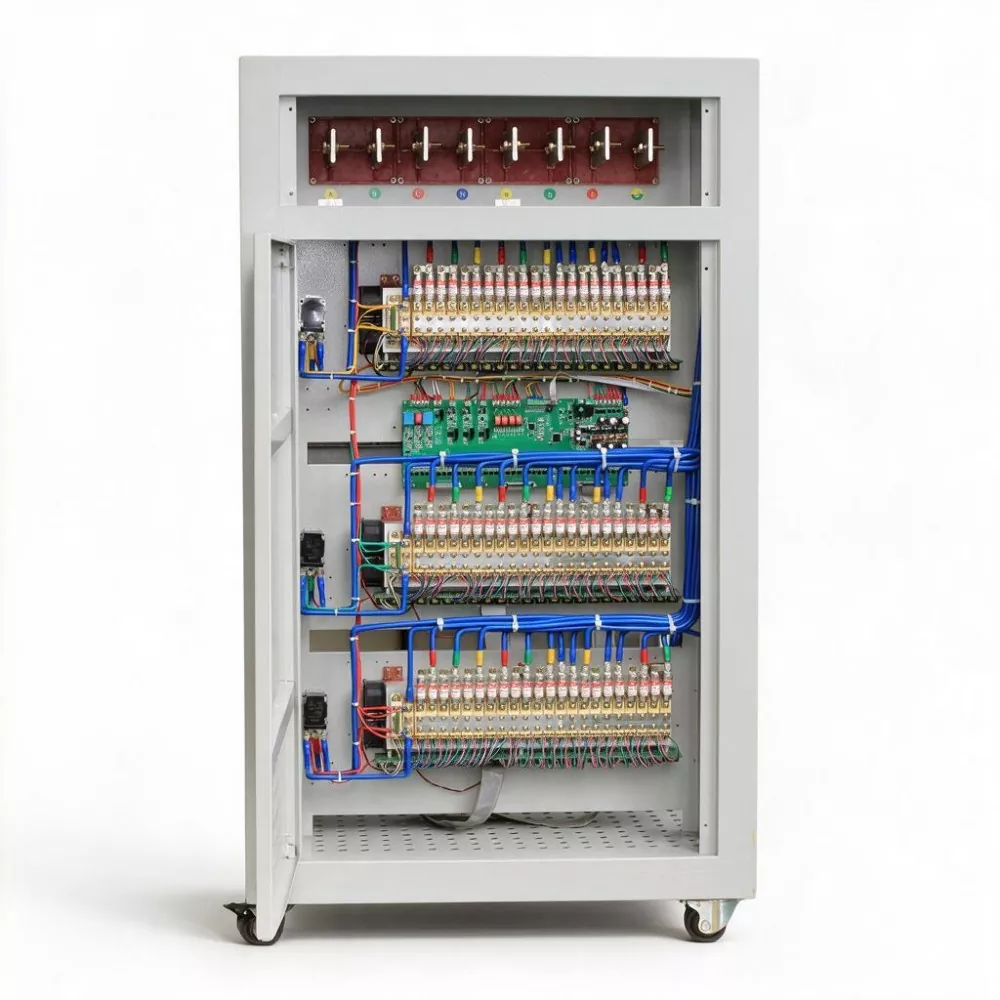

3-fase 200kVA SCR statische AVR

3-fase 200KVA SCR Statische AVR is een digitale contactloze spanningsstabilisator ontwikkeld voor geautomatiseerde productiescenario's. Met een nominaal vermogen van 200KVA en een nominale uitgangsstroom van 304A maakt het gebruik van snelle DSP-sampling en SCR-nuldoorgangsschakeltechnologie om spanningscompensatie op millisecondenniveau te bereiken.

Het elimineert tijdelijke fluctuaties in de netspanning, lost productieonderbrekingen, onstabiele operationele efficiëntie en productkwaliteitsproblemen veroorzaakt door spanningsflikkering op, en garandeert op stabiele wijze de algehele operationele efficiëntie van industriële geautomatiseerde productieapparatuur.

Productparameter

Belangrijkste kenmerken

1. Zorg voor een continue werking van de productielijn

De responstijd bedraagt ​​10 ms tot 40 ms, waardoor spanningsdalingen van tientallen tot honderden milliseconden effectief kunnen worden geregistreerd en gecompenseerd. Voor apparaten zoals servoaandrijvingen, PLC's en frequentieomvormers betekent het voltooien van de compensatie binnen dit tijdvenster dat de apparatuur geen onderspanningsbeveiliging activeert en dat de productielijn niet wordt onderbroken.

2. 200KVA grote capaciteit

De nominale capaciteit is 200KVA, de uitgangsstroom is 304A, wat kan voldoen aan de spanningsstabilisatievereisten van een middelgrote geautomatiseerde productielijn of de totale inkomende lijn van een werkplaats. Door de complexe configuratie van meerdere parallelle spanningsstabilisatoren met een kleine capaciteit te vermijden, realiseert het "één puntsbeheer, alle voordelen van de lijn".

3. DSP + SCR volledig digitale besturing

Met behulp van een DSP-computerchip in combinatie met een contactloze SCR-schakelaar bedraagt ​​de nauwkeurigheid van de spanningsstabilisatie ±1% en is de responssnelheid 30 tot 50 maal die van traditionele servosystemen. Tegelijkertijd is er geen mechanische slijtage, waardoor consistente prestaties gedurende een lange gebruiksperiode worden gegarandeerd.

4. Verminder het energieverbruik in de werkplaats aanzienlijk

Vergeleken met traditionele spanningsstabilisatoren van het servotype met een efficiëntie van ongeveer 96%, kan SBWZ 3 Phase 200KVA SCR Static AVR ongeveer 6.000 tot 8.000 kWh elektriciteit per jaar besparen voor de fabriek (berekend op basis van een gemiddeld laadpercentage van 70%), waardoor de productiekosten direct worden verlaagd.

5. Contactloos ontwerp, geschikt voor hoogfrequente start-stopomstandigheden

De gehele machine heeft geen koolborstels, servomotoren of andere mechanisch kwetsbare onderdelen. Voor productielijnen met veelvuldig opstarten en belastingsveranderingen (zoals stempellijnen en spuitgietmachinegroepen) vertoont de SBWZ-200KVA een veel grotere betrouwbaarheid en levensduur dan traditionele spanningsstabilisatoren.

6. Intelligente bescherming en industriële communicatie-interface

Ondersteunt gebruikersprogrammering om beveiligingsdrempels voor overspanning, onderspanning en overstroom in te stellen. Standaard RS485-communicatie-interface (Modbus-RTU), kan worden aangesloten op het MES-systeem of SCADA-systeem in de werkplaats, waardoor bewaking op afstand, foutalarmen en verzameling van stroomgegevens mogelijk is.

Producttoepassingen

1. Volledige voertuig- en componentenproductie: Bied spanningsstabilisatiebescherming op lijnniveau voor PLC's, robots en servosystemen in stempellijnen, laslijnen, verflijnen en assemblagelijnen, waardoor het productieritme en de nauwkeurigheid van het lichaam worden gewaarborgd.

2. Productie van huishoudelijke apparaten en elektronische producten: Gebruik voor totale stabilisatie van de inkomende lijnspanning in spuitgietmachines, SMT-soldeerlijnen en geautomatiseerde assemblagelijnen, waardoor apparatuuralarmen en batchdefecte producten veroorzaakt door spanningsschommelingen worden geëlimineerd.

3. Voedings- en drankenindustrie en verpakkingsindustrie: zorg voor een stabiele stroomvoorziening voor de besturingssystemen van vulmachines, sluitmachines, verpakkingslijnen en stapelrobots, waarbij verpakkingsdefecten en stilstand van de productielijn vanwege spanningsproblemen worden vermeden.

4. Productie van lithiumbatterijen en fotovoltaïsche energie: Bieden van zeer nauwkeurige spanningsstabilisatievoeding voor precisieproductieapparatuur zoals wikkelmachines voor lithiumbatterijen, lamineermachines en lamineermachines voor fotovoltaïsche componenten, waardoor de consistentie van het product en de opbrengst worden gewaarborgd.

5. Metaalverwerking en zware machines: geschikt voor gecentraliseerde stroomvoorziening van grote CNC-machinegroepen, lasersnijmachines, plasmasnijmachines, enz., met krachtige verwerkingsapparatuur.

Wat zijn de voordelen ten opzichte van traditionele spanningsregelaars op basis van servomotoren?

Op servomotoren gebaseerde regelaars hebben honderden milliseconden of zelfs enkele seconden nodig om de mechanische beweging van koolborstels te voltooien. Bij ‘stroomfluctuaties’ die slechts tientallen tot honderden milliseconden duren, reageren traditionele spanningsregelaars vaak niet voordat de belastingsapparatuur uitschakelt en stopt. De elektronische regelmethode van de 3-fase 200KVA SCR statische AVR kan elke transiënte spanningsgebeurtenis nauwkeurig registreren en compenseren.

In industrieën zoals de automobielindustrie, de productie van huishoudelijke apparaten en elektronische assemblage die continue productie vereisen, is bewezen dat de SBWZ-200KVA ongeplande uitschakelingen als gevolg van spanningsproblemen met meer dan 80% vermindert. Gebaseerd op een schatting dat een middelgrote productielijn jaarlijks ongeveer 500.000 tot 1 miljoen yuan verliest als gevolg van "stroomschommelingen", bedraagt ​​de herstelperiode van de investering van SBWZ-200KVA doorgaans 6 tot 12 maanden.

Veelgestelde vragen

1. Wat wordt specifiek bedoeld met ‘stroomfluctuaties’? Hoe gaat de SBWZ-200KVA ermee om?

'Vermogensfluctuatie' is in de industrie een veel voorkomende term voor spanningsdaling, verwijzend naar het fenomeen waarbij de netspanning binnen een korte tijd (van tientallen milliseconden tot enkele honderden milliseconden) daalt tot 50% - 90% van de nominale waarde, en vervolgens terugkeert. SBWZ-200KVA maakt gebruik van DSP + SCR volledig elektronische compensatietechnologie, met een responstijd van 10 ms - 40 ms - veel sneller dan de typische duur van stroomschommelingen - en kan continu dynamische compensatie uitvoeren tijdens spanningsdalingen, waardoor de uitgangsspanning stabiel blijft en ervoor wordt gezorgd dat stroomafwaartse apparatuur niet struikelt vanwege onvoldoende spanning.

2. Hoeveel apparaten kan een capaciteit van 200 KVA dekken?

Een capaciteit van 200 KVA (driefasig 380 V, nominale stroom 304 A) kan een totale belasting van ongeveer 160 kW dekken (berekend op basis van een arbeidsfactor van 0,8). Typische toepassingsscenario's zijn onder meer: ​​een middelgrote stempellijn (6 robots + 3 persen + transportsysteem), of 10 - 15 spuitgietmachines (klasse 150 - 200 ton), of een SMT-soldeerlijn (3 soldeermachines + reflow-solderen + drukmachine + transportsysteem). Voor een specifieke selectie kunt u een ladingslijst opgeven, dan berekenen wij deze voor u.

3. Hoe wordt de contactloze spanningsstabilisator geïnstalleerd in de verdeelruimte van de werkplaats? Hoe is het aanpassingsvermogen aan de omgeving?

Het werktemperatuurbereik van SBWZ-200KVA is -5℃ tot 40℃ en de relatieve vochtigheid is minder dan 90%. Het beveiligingsniveau van de kast is IP20 (waardoor wordt voorkomen dat objecten met een diameter groter dan 12 mm binnendringen) en kan door maatwerk worden geüpgraded naar IP30 (stofdicht) of hoger. Voor werkplaatsomgevingen wordt aanbevolen de apparatuur in een aparte distributieruimte of elektrische controlekamer te installeren om directe blootstelling aan stof, olienevel en spray te voorkomen.

4. Zal er sprake zijn van interferentie bij gebruik in combinatie met een frequentieomvormer?

Nee. SBWZ-200KVA genereert zelf geen harmonischen (de uitgangsvervorming is minder dan 0,1%). Wanneer een frequentieomvormer stroomafwaarts is aangesloten, fungeert de stabilisator als een "isolatielaag" die tussen het elektriciteitsnet en de frequentieomvormer wordt geplaatst, waardoor in plaats daarvan de omgekeerde vervuiling van harmonischen die door de frequentieomvormer naar het elektriciteitsnet worden gegenereerd, kan worden verminderd. We raden aan een ingangsreactor aan de voorkant van de frequentieomvormer te installeren om de systeemcompatibiliteit verder te optimaliseren.

5. Hoe kan de apparatuur worden aangesloten op het MES- of SCADA-systeem van de werkplaats?

3-fase 200KVA SCR Statische AVR is uitgerust met een standaard RS485-communicatie-interface en ondersteunt het Modbus-RTU-protocol. Door via standaard communicatiekabels verbinding te maken met de industriële Ethernet-gateway of PLC-controller in de werkplaats, kan real-time uitlezing van de ingangs-/uitgangsspanning, stroom, belastingssnelheid, temperatuur, alarmstatus, enz. van de apparatuur worden bereikt op het MES/SCADA-platform. We kunnen gedetailleerde communicatieprotocoldocumenten en technische ondersteuning bieden.
