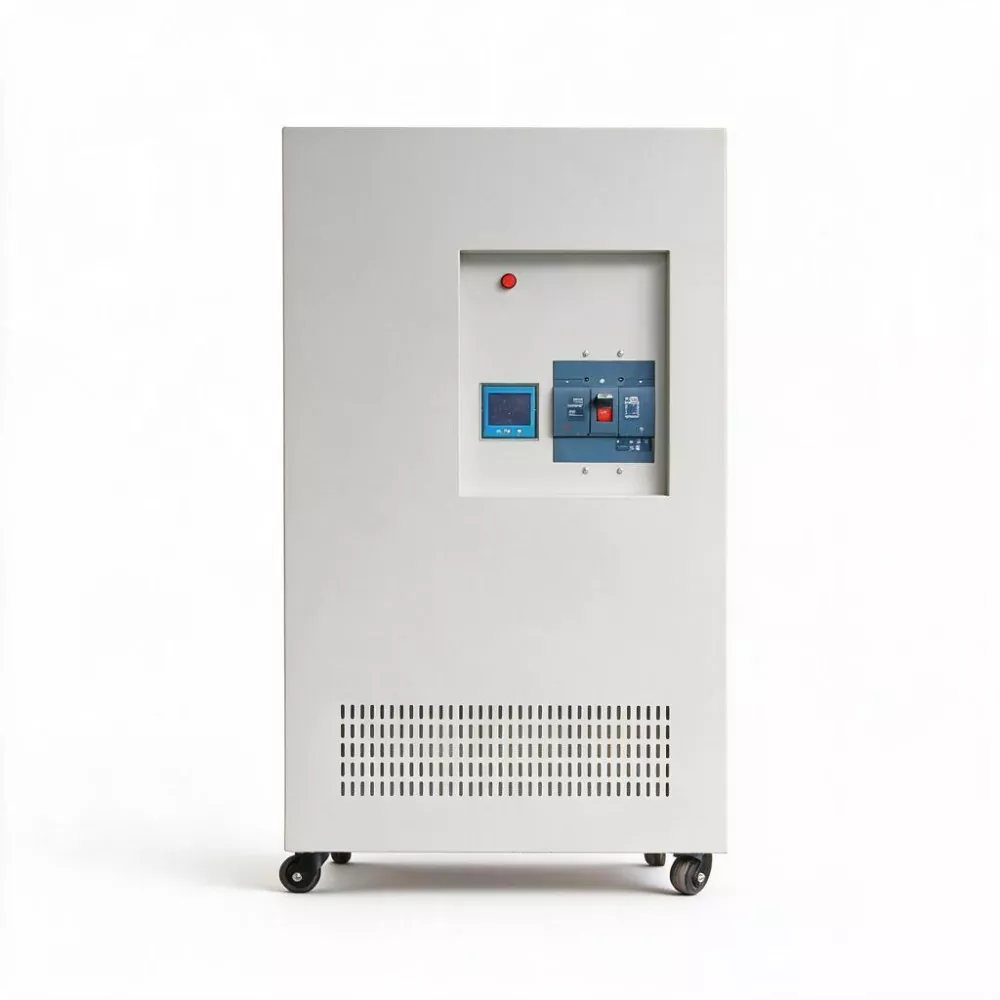

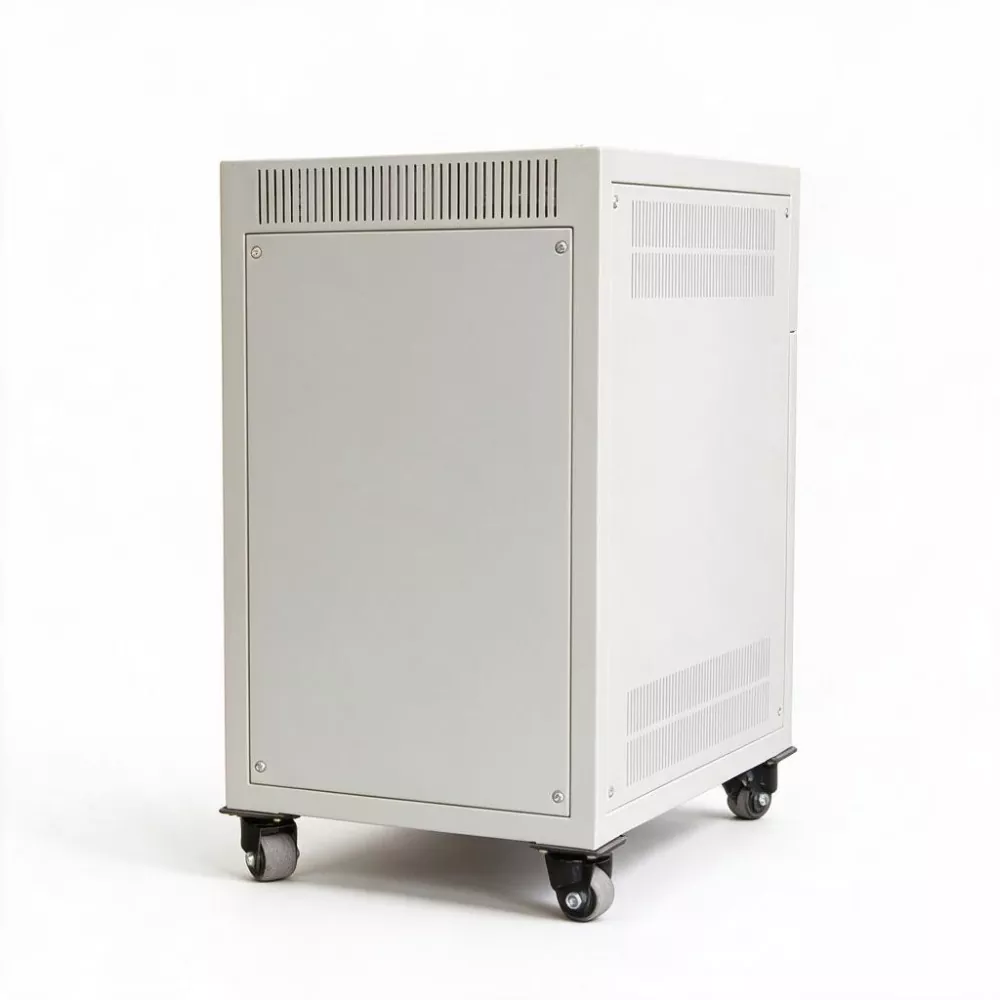

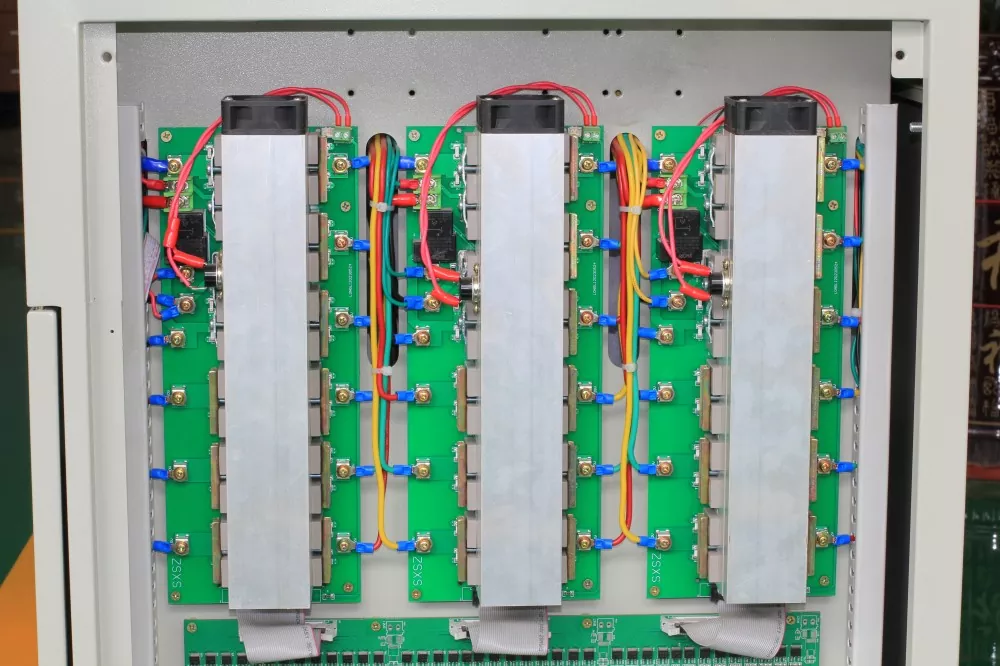

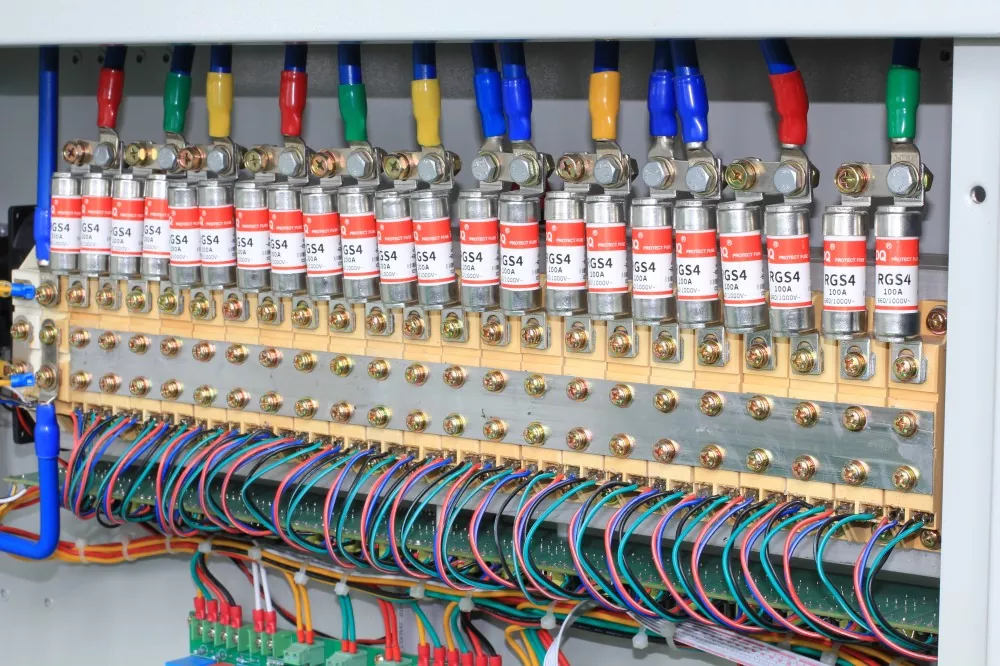

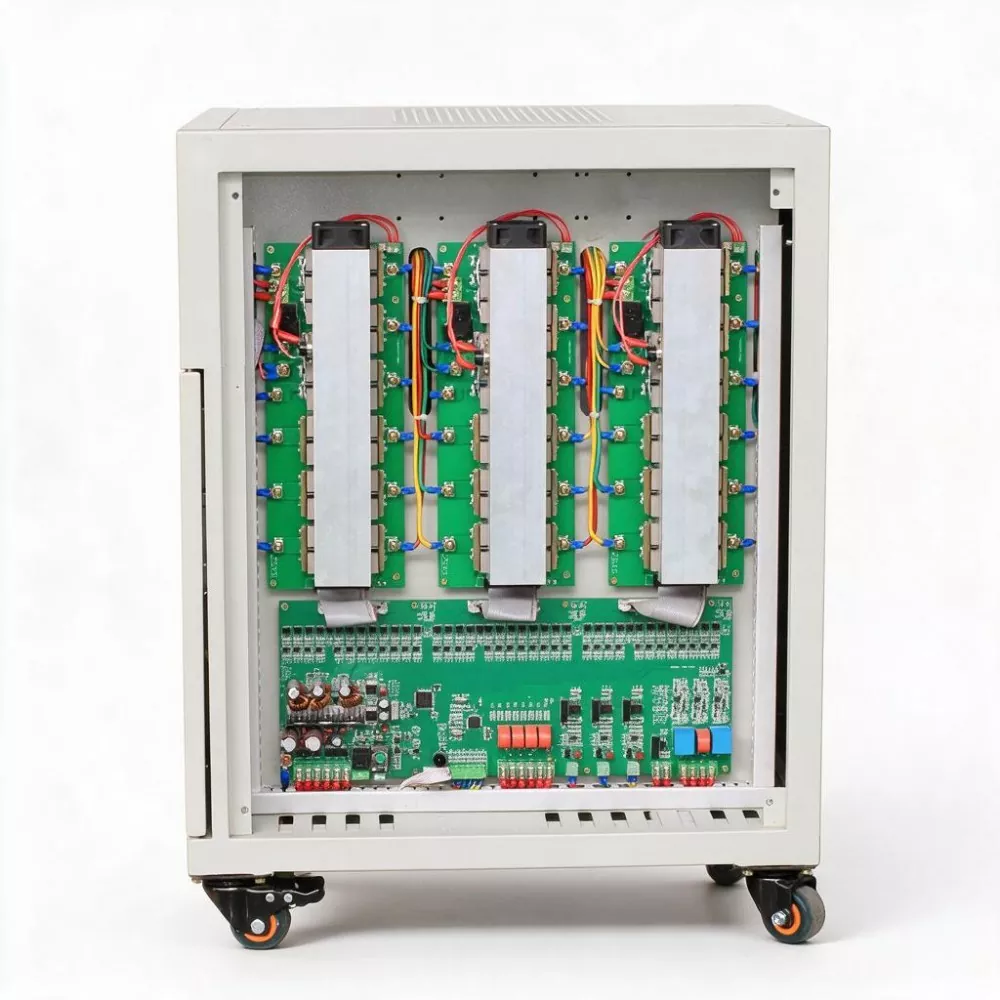

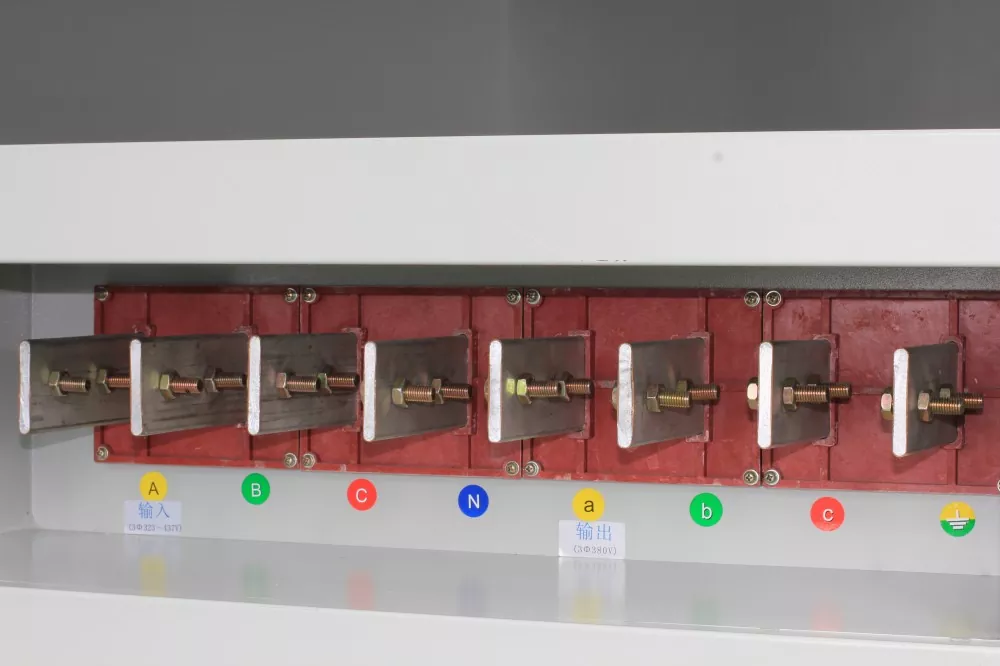

3-fase 1000kVA SCR statische AVR

De 3-fase 1000KVA SCR statische AVR is ontworpen voor mega-infrastructuur en zware industriële omgevingen en levert 1000KVA/1520A aan contactloze spanningsstabilisatie. De overbelastingscapaciteit van 150% (30 seconden), redundante koeling en IEC 61850-communicatie zorgen voor een betrouwbare integratie in havens, mijnen, datacentra en energiecentrales in faciliteiten.

Voor welke uitdagingen staat de stroomvoorziening voor grootschalige infrastructuur?

1. Extreme belastingschok.

De grote kranen van de havenkranen kunnen een enkel vermogen hebben van meer dan 500 kW. Wanneer meerdere eenheden tegelijkertijd starten, kan de voorbijgaande stroomschok verschillende megawattniveaus bereiken. De grote brekers van mijnen hebben een opstarttijd van enkele tientallen seconden, waarbij de spanning voortdurend laag blijft. Deze werkomstandigheden stellen uiterst strenge eisen aan de dynamische en thermische stabiliteit en schokbestendigheid van de spanningsstabilisatieapparatuur.

2. Zware omgevingsomstandigheden.

Havenapparatuur wordt voortdurend blootgesteld aan erosie van zoute mist, terwijl mijnapparatuur wordt blootgesteld aan omgevingen met veel stof. De distributiefaciliteiten in dagbouwmijnen moeten bestand zijn tegen extreme temperatuurverschillen variërend van -30℃ tot 50℃. De spanningsstabilisator moet niet alleen de spanning stabiliseren, maar ook onder deze zware omstandigheden betrouwbaar werken.

3. Continue productie zonder stilstand.

Zodra een grote bulkvrachtterminal buiten bedrijf wordt gesteld, kunnen de kosten voor het vasthouden van een vrachtschip van 200.000 ton oplopen tot enkele honderdduizenden dollars per dag. Als het hijsen van de mijn stopt, riskeren de ondergrondse operaties dat de productie zal worden opgeschort. In deze context is de betrouwbaarheid van de stroomvoorzieningsapparatuur de operationele garantie.

Ontwerpvoordelen

· Redundant ontwerp met grote capaciteit: nominaal vermogen 1000 KVA, onmiddellijke overbelastingscapaciteit tot 120% gedurende 1 uur, 150% gedurende 30 seconden, in staat om rustig de gelijktijdige opstartschok van grote motorgroepen op te vangen.

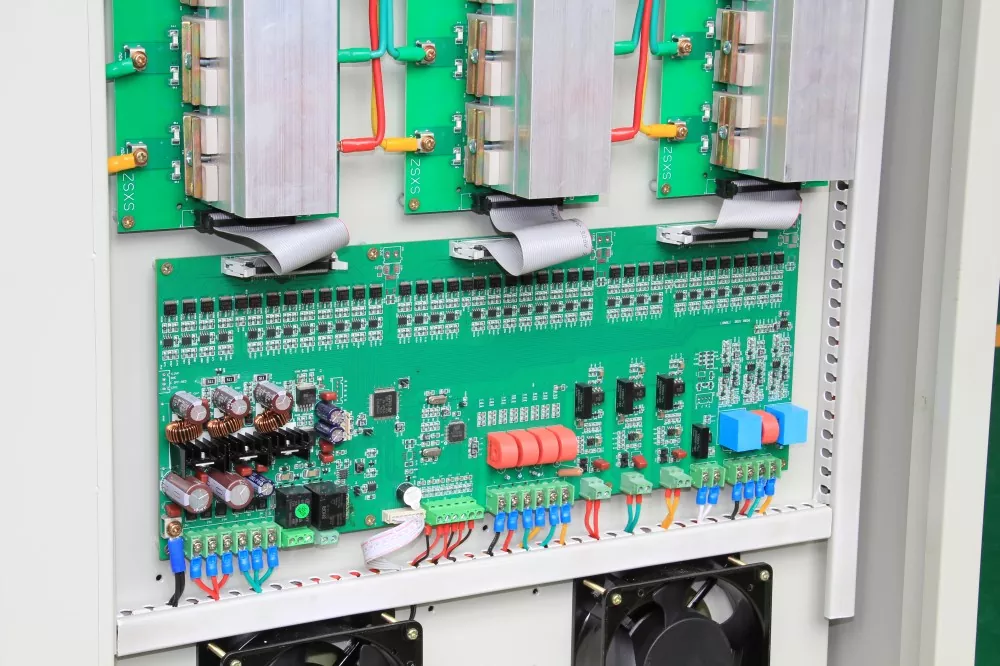

· Redundant koelsysteem: Uitgerust met dubbele intelligente temperatuurgeregelde ventilatoren, één in gebruik en één als back-up. Wanneer de hoofdventilator uitvalt, wordt de back-upventilator automatisch ingeschakeld om ervoor te zorgen dat de apparatuur continu blijft werken in omgevingen met hoge temperaturen.

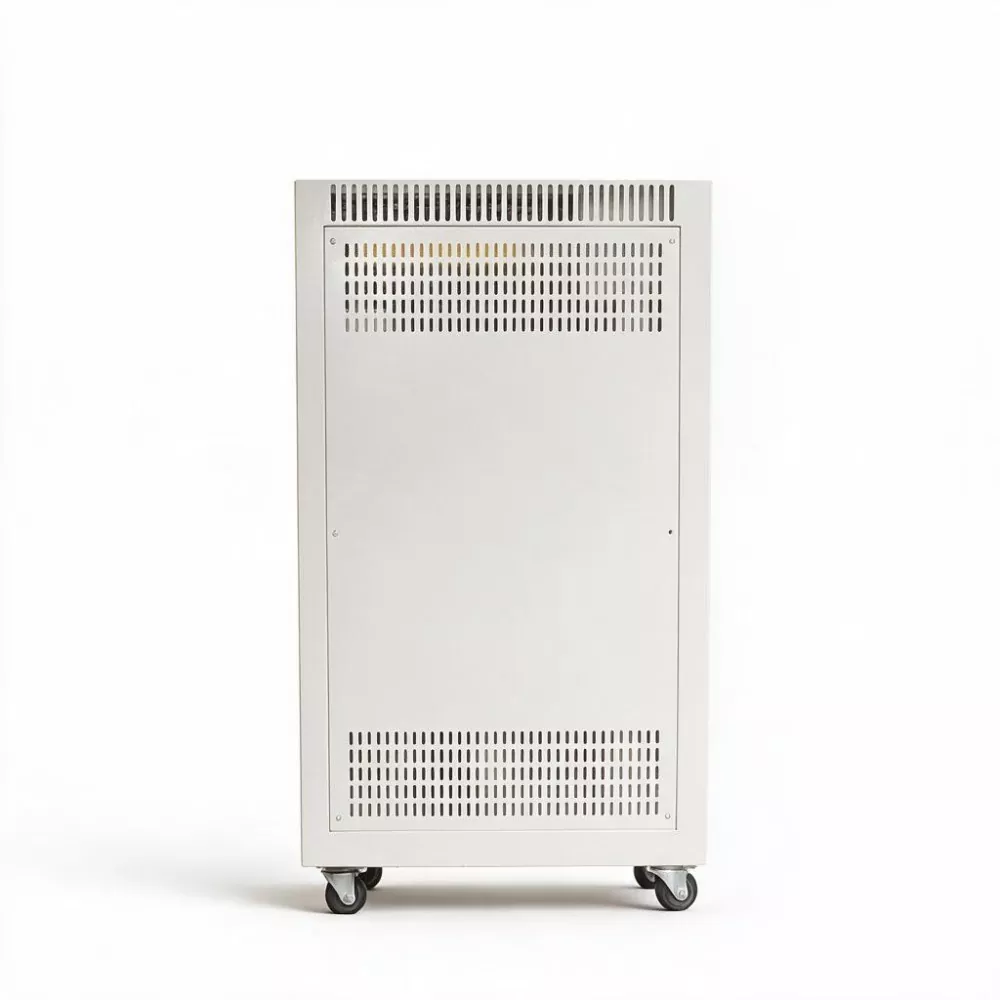

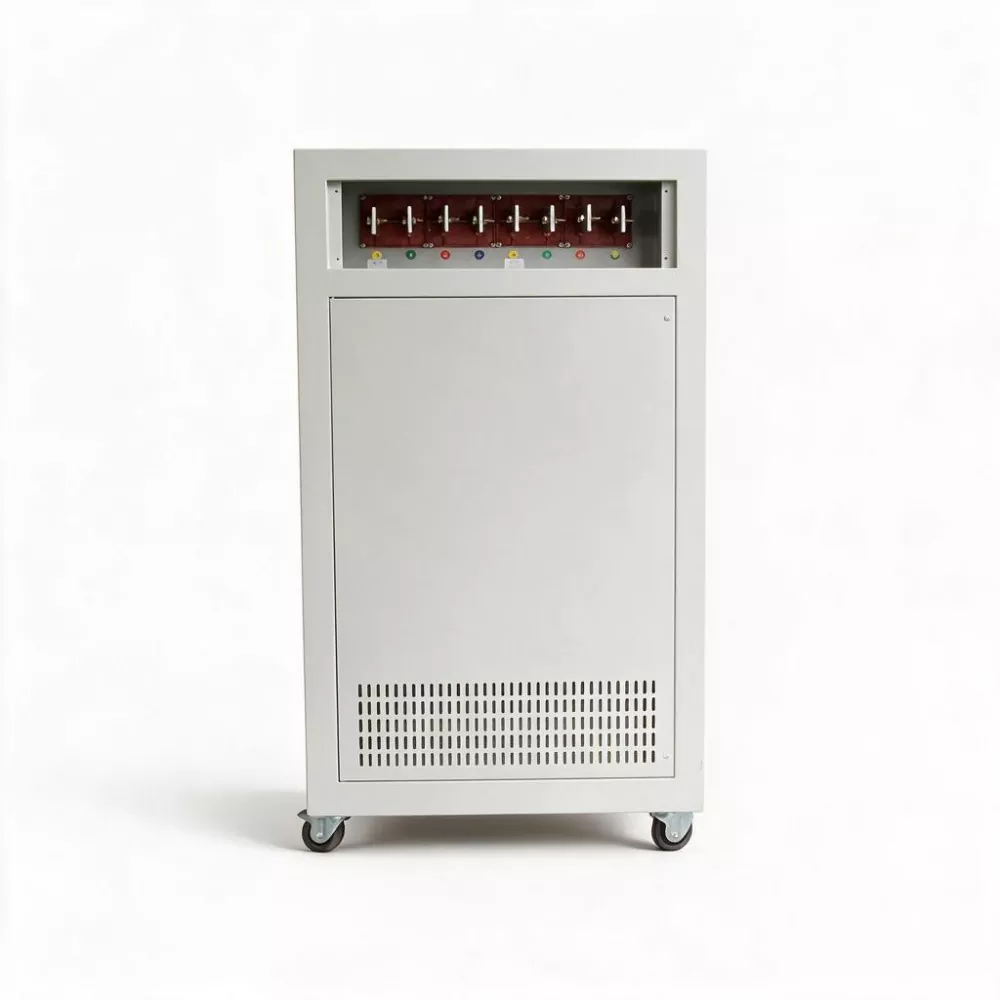

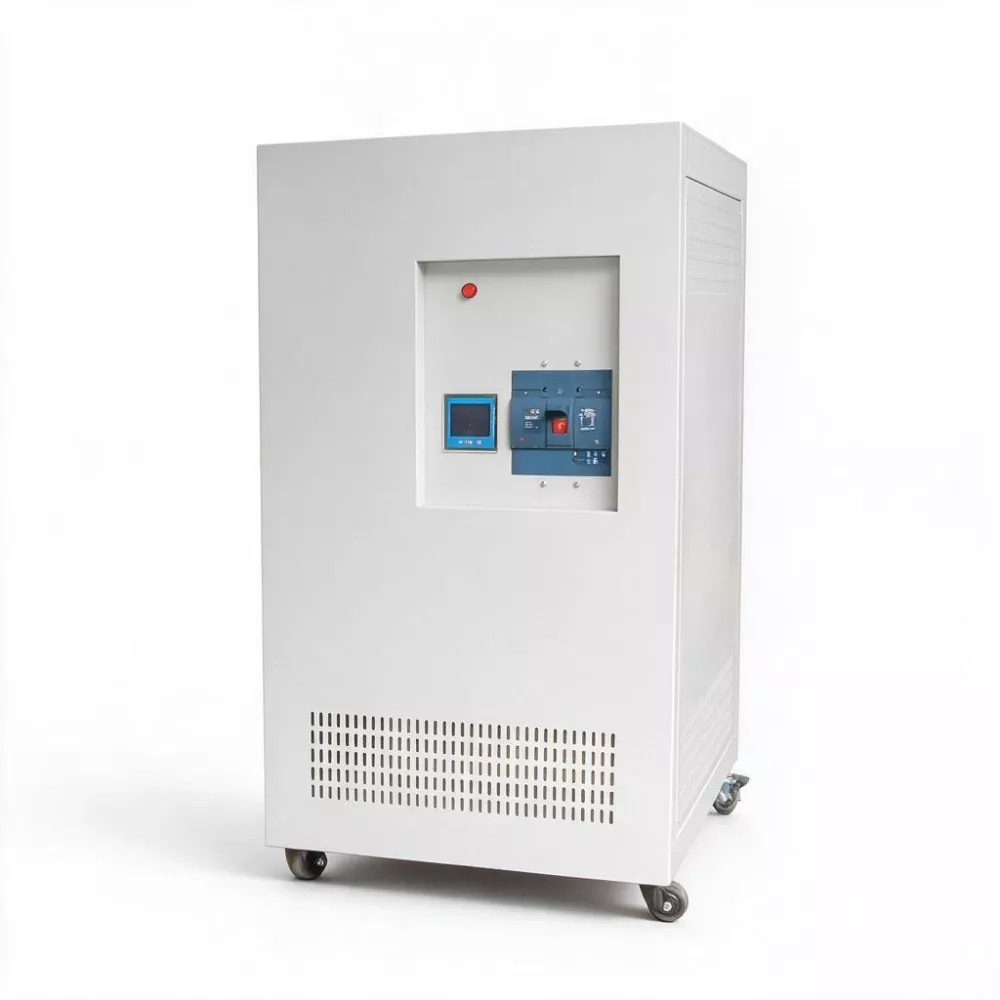

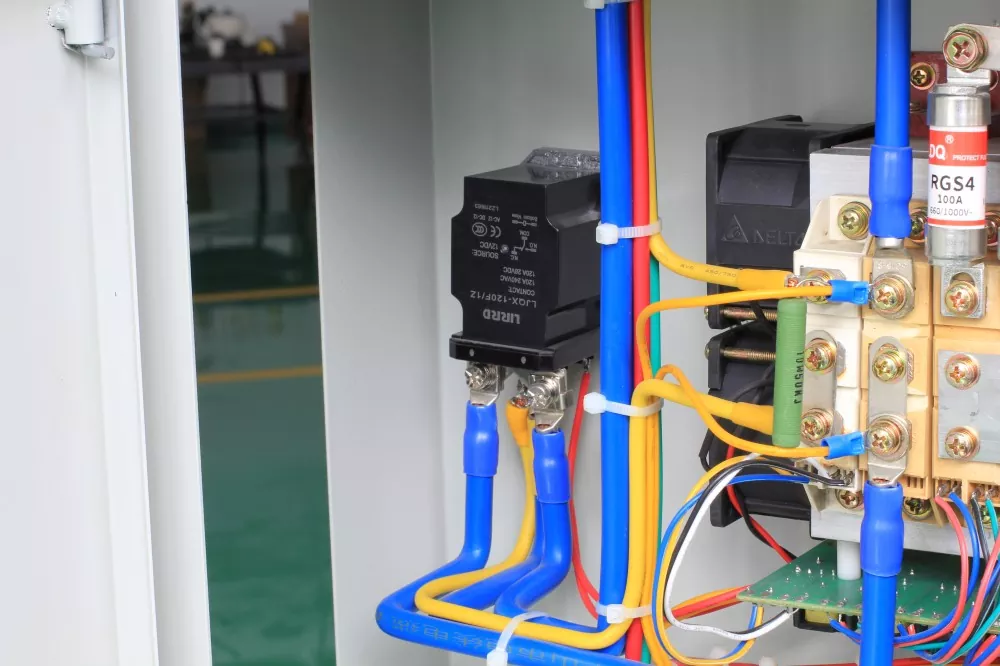

· Robuust structureel ontwerp: kastafmetingen 1030×1000×1970 mm, nettogewicht 1850 kg, met gebruik van verdikt plaatstaal en robuust chassis, met uitstekende seismische prestaties.

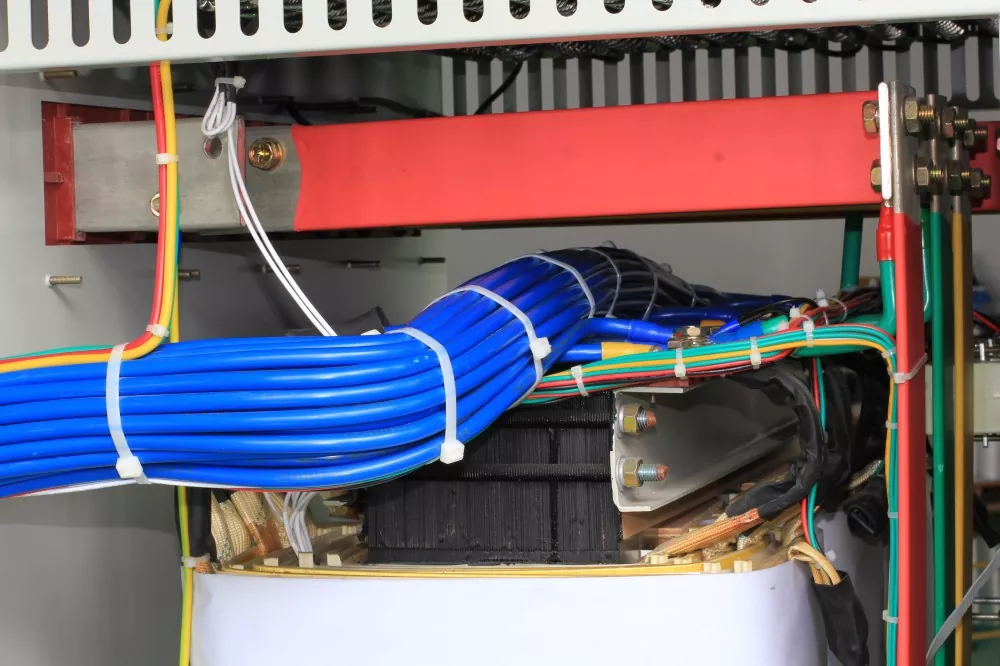

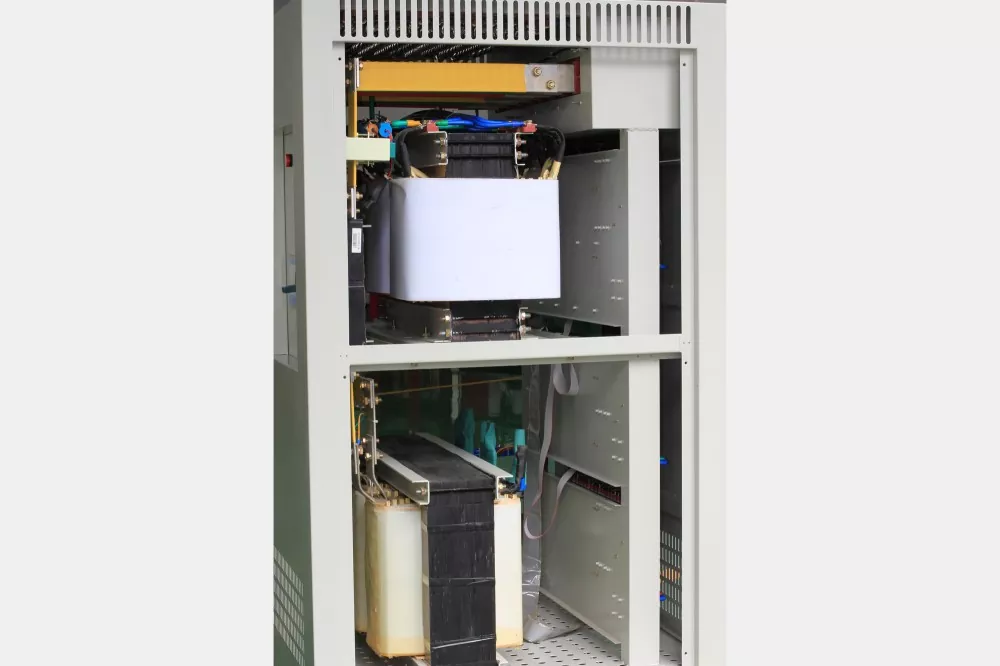

· Natuurlijk voordeel van scheidingstransformatoren: Het bereiken van elektrische isolatie tussen input en output door middel van elektromagnetische koppeling, met natuurlijke weerstand tegen bliksemstoten en netpieken, vooral geschikt voor afgelegen grootschalige mijnbouwgebieden, havens, enz., waar de infrastructuur van het elektriciteitsnet zwak is.

Voordelen van slim beheer

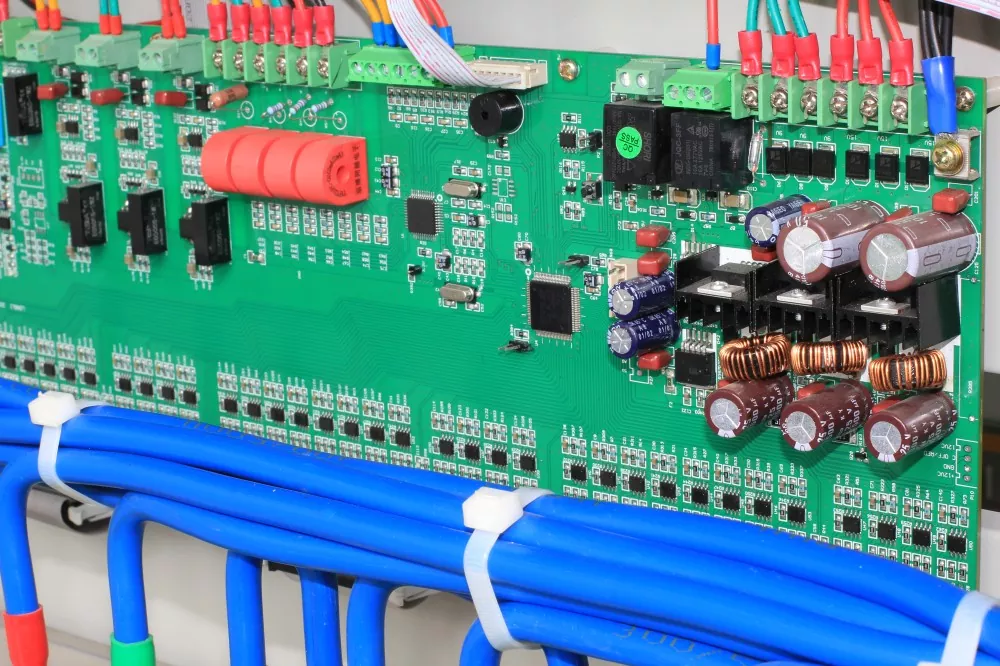

De 3-fase 1000KVA SCR Statische AVR is als vlaggenschipproduct uitgerust met completere bewakings- en communicatiemogelijkheden. Naast de standaard RS485-interface kan deze worden uitgebreid met Ethernet-communicatie, glasvezelcommunicatie enz., ter ondersteuning van IEC 61850 en andere standaardprotocollen in de energiesector, en kan deze naadloos worden verbonden met het Power Dispatching Center (DCC) van grote faciliteiten. Het digitale LED-display kan tegelijkertijd driefasige spanning, stroom, vermogen, belastingssnelheid, interne temperatuur, enz. weergeven, alle afmetingen van bedrijfsparameters.

Productparameter

Belangrijkste kenmerken

1. Ultragrote capaciteit op megavolt-ampèreniveau

Nominaal vermogen 1000KVA, uitgangsstroom 1520A, geschikt voor het dekken van de gehele stroomvoorzieningsbus van een havenportaalkraan, het gehele hef- en breeksysteem van een middelgrote mijn, of de volledige IT-belastingsgroep van een groot datacenter.

2. Extreme overbelastingscapaciteit

Bestand tegen 120% nominale belasting gedurende 1 uur en 150% nominale belasting gedurende 30 seconden. Voor extreme werkomstandigheden, zoals het gelijktijdig starten van meerdere portaalkranen in de haven, of de gelijktijdige werking van een groep mijnbreekmachines, hoeft de SBWZ-1000KVA niet te worden omzeild en kan hij continu een stabiele uitgangsspanning leveren.

3. Redundant koelontwerp

Maakt gebruik van een redundant ontwerp met dubbele ventilatoren, met automatische omschakeling tussen primair en back-up. De temperatuurcontrolestrategie van de uitlaat is geoptimaliseerd om ervoor te zorgen dat bij gebruik op volle belasting in een omgeving met een temperatuur van 40℃, de interne temperatuurstijging strikt wordt gecontroleerd binnen 60℃.

4. Hoog rendement

Onder typische werkomstandigheden van 1000KVA capaciteit en een gemiddelde jaarlijkse belasting van 65%, vergeleken met traditionele servo-type spanningsstabilisatoren (efficiëntie 96%), kan SBWZ-1000KVA ongeveer (1000×0,65×4%×8760) ≈ 227.760 kWh aan elektriciteit per jaar besparen. Berekend tegen een industriële elektriciteitsprijs van 0,7 yuan per kWh, bedraagt ​​de jaarlijkse elektriciteitsbesparing ongeveer 160.000 yuan. Binnen minder dan twee jaar kan de elektriciteitsbesparing de extra investering in apparatuur terugverdienen.

5. Volledige milieubescherming

Het beschermingsniveau van de kast kan worden aangepast naar IP40 of IP54, geschikt voor zware installatieomgevingen zoals havens, mijnen en projecten in de open lucht. De robuuste plaatmetaalstructuur en het seismische basisontwerp voldoen aan de installatievereisten voor gebruiksgebieden met hoge impact.

6. Uitgebreide DCC-integratiemogelijkheden (Power Dispatch Center).

Standaard uitgerust met RS485-communicatie-interface, uitbreidbaar naar Ethernet, glasvezelcommunicatie en IEC 61850-protocol. Real-time upload van alle dimensies van bedrijfsgegevens (driefasige spanning/stroom/vermogen/elektrische energiekwaliteit/temperatuur/alarmstatus), waardoor wordt voldaan aan de vereisten voor monitoring op afstand en gecentraliseerd beheer van grote elektriciteitscentrales.

Producttoepassingen

1. Havens en terminals: Bied gecentraliseerde spanningsstabilisatiebescherming voor grootschalige laad- en losapparatuur zoals portaalkranen, portaalkranen, portaalkranen met rubberen banden en transportbanden, waardoor de efficiëntie van havenactiviteiten wordt gewaarborgd en uitval van apparatuur als gevolg van spanningsproblemen wordt verminderd.

2. Mijnbouw en metallurgie: gebruikt voor stroomvoorzieningssystemen van apparatuur met een groot vermogen, zoals mijnliften, grote brekers, kogelmolens, trilschermen en transportbanden, waardoor de continuïteit van mijnbouw- en verrijkingsprocessen wordt gewaarborgd.

3. Grote datacenters en cloud computing-hubs: Bied ultraschone en zeer betrouwbare spanningsgestabiliseerde voedingen voor IT-belastingsgroepen, precisieairconditioningsystemen en UPS-frontends van ultragrote datacenters.

4. Luchthaveninfrastructuur: wordt gebruikt voor de stroomvoorziening van luchthavennavigatieverlichtingssystemen, automatische bagagesorteersystemen, stroomsystemen voor instapbruggen en elektromechanische kernapparatuur van terminalgebouwen.

5. Grote industrieparken en economische en technologische ontwikkelingszones: Als de belangrijkste apparatuur voor het beheer van de stroomkwaliteit voor de belangrijkste inkomende lijnen van het park, zorgen voor spanningsstabiliteit, harmonische isolatie en ondersteuning voor gegevens over de stroomkwaliteit voor het hele park.

6. Onderzoeksfaciliteiten op nationaal niveau: Zorg voor stabiele stroomvoorzieningen voor grote wetenschappelijke faciliteiten met extreem hoge eisen aan de stroomkwaliteit, zoals grote versnellers, supergeleidende laboratoria en onderzoeksapparatuur voor kernfusie.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Wat is het overbelastingsvermogen van de 1000KVA-stabilisator? Is hij bestand tegen het gelijktijdig opstarten van meerdere grote motoren?

De overbelastingscapaciteit van SBWZ-1000KVA is als volgt: hij kan 120% van de nominale belasting gedurende 1 uur en 150% van de nominale belasting gedurende 30 seconden ondersteunen. Voor het gelijktijdig opstarten van een grote groep motoren, zolang de duur van de slagstroom binnen 30 seconden bedraagt, kan de stabilisator online blijven en werken zonder over te schakelen naar de bypass-modus. Voor bijzonder extreme opstartomstandigheden (zoals een totaal opstartvermogen van meer dan 1500KVA), kunnen we tijdens de systeemontwerpfase een softstart-oplossing configureren.

2. Hoe werkt deze 3-fase 1000KVA SCR statische AVR samen met een 10KV/0,4KV transformator?

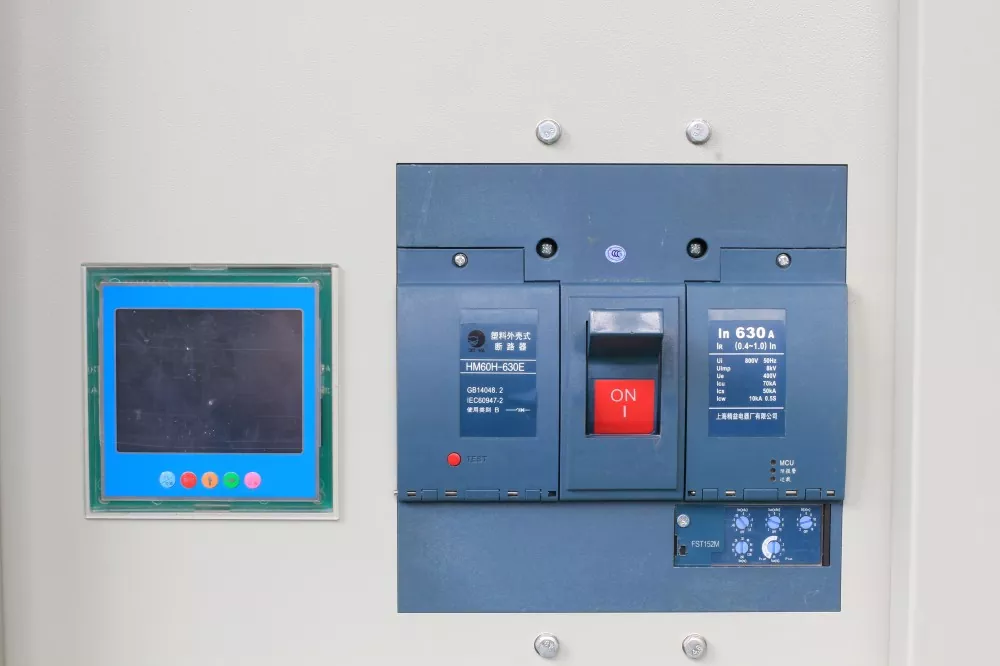

SBWZ-1000KVA wordt geïnstalleerd op de laagspanningszijbus van de 10KV/0,4KV-transformator (typisch 1250KVA tot 2000KVA). Het komt overeen met het plaatsen van een "stabilisatorisolatielaag" tussen de transformator en de grote belasting. Het wordt aanbevolen om aan de voorkant van de stabilisator een stroomonderbreker van het frametype (ACB) te configureren als beschermings- en scheidingsschakelaar, en verdeelkasten te configureren op basis van specifieke belastingszones aan de achterkant.

3. Hoe wordt het gewicht van 1850 kg getransporteerd en geïnstalleerd?

De uitrustingsbasis is voorzien van vorkheftruckgaten en hijsringen, die kunnen worden gepositioneerd met behulp van vorkheftrucks, hydraulische handlingvoertuigen of kranen. Tijdens transport wordt de apparatuur vastgezet met houten steunen en zijn de interne sleutelcomponenten gevuld met schokabsorberende materialen. Op de installatielocatie van de fundering moet gebruik worden gemaakt van C30-betonstorten, met een dikte van ≥150 mm, en vooraf ingestelde M12-ankerbouten. Specifieke installatieafmetingen en belastingseisen vindt u in de "Installatiehandleiding".

4. Hoe wordt het betrouwbaar schakelen van de dubbele redundante ventilatoren bereikt?

Elk van de twee ventilatoren heeft een onafhankelijk voedingscircuit en regelcircuit. Wanneer de hoofdventilator draait, bevindt de standby-ventilator zich in de standby-modus. Wanneer de hoofdventilator uitvalt of de snelheid ervan lager is dan de ingestelde drempel, schakelt het besturingssysteem binnen 1 seconde automatisch over naar de standby-ventilator en verzendt tegelijkertijd een alarmsignaal via de communicatie-interface. Dit ontwerp zorgt ervoor dat zelfs als een enkele ventilator uitvalt, de apparatuur nog steeds normaal op volle belasting kan werken.

5. Waarom worden de SBWZ-series aanbevolen voor grootschalige projecten in plaats van traditionele servo-type stabilisatoren?

De twee belangrijkste redenen zijn: de ene is snelheid - de responstijd van stabilisatoren van het servotype ligt meestal in het tweede bereik, en ze zijn vrijwel niet in staat te reageren op netfluctuaties (die tientallen tot honderden milliseconden duren); de responstijd van SBWZ is 10 ms tot 40 ms, wat fluctuaties effectief kan opvangen en compenseren. De tweede is betrouwbaarheid: de koolborstels van servo-type stabilisatoren zijn slijtagegevoelige onderdelen en slijten sneller bij toepassingen met hoog vermogen, waardoor ze regelmatig moeten worden uitgeschakeld voor vervanging; SBWZ is een volledig contactloos ontwerp, vereist geen uitschakeling voor onderhoud en heeft een aanzienlijk hogere betrouwbaarheid. Voor grote infrastructuur bepalen deze twee verschillen direct het beschikbaarheidsniveau van het stroomvoorzieningssysteem.

6. Kan de 3-fase 1000KVA SCR statische AVR worden gebruikt in op het elektriciteitsnet aangesloten energieopwekkingssystemen (zoals fotovoltaïsche elektriciteitscentrales of windenergievelden)?

OK. SBWZ-1000KVA ondersteunt dubbele frequenties van 50/60 Hz en kan worden gebruikt in het centrale stroomsysteem van nieuwe energiecentrales. Het levert stabiele stroom voor de schakelvoeding, het besturingssysteem, de brandbeveiliging en de ventilatieapparatuur van het opstapstation. Bovendien kan de spanningsstabilisator ervoor zorgen dat de apparatuur in het station niet wordt beïnvloed door de spanningsschommelingen van het elektriciteitsnet, wanneer het stationvermogen tijdens de nacht of tijdens perioden met weinig licht in fotovoltaïsche centrales volledig afhankelijk is van de netvoeding.
