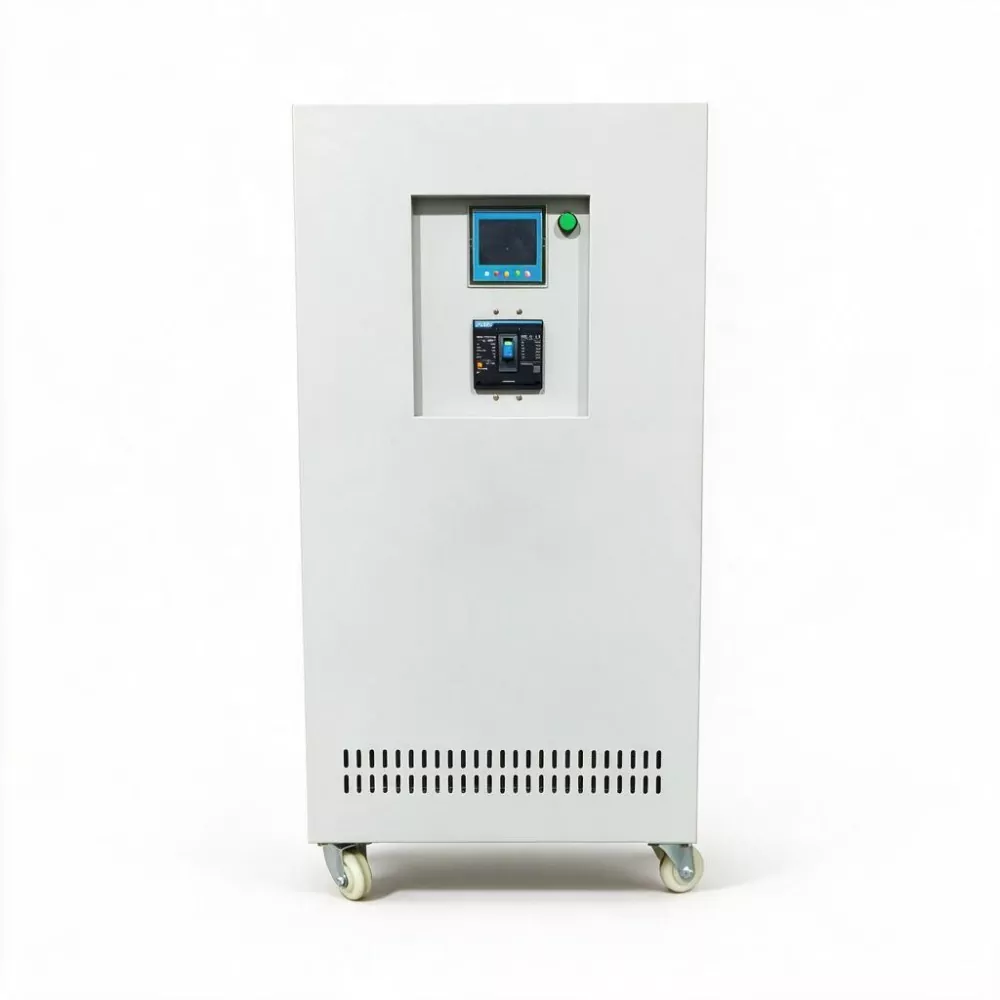

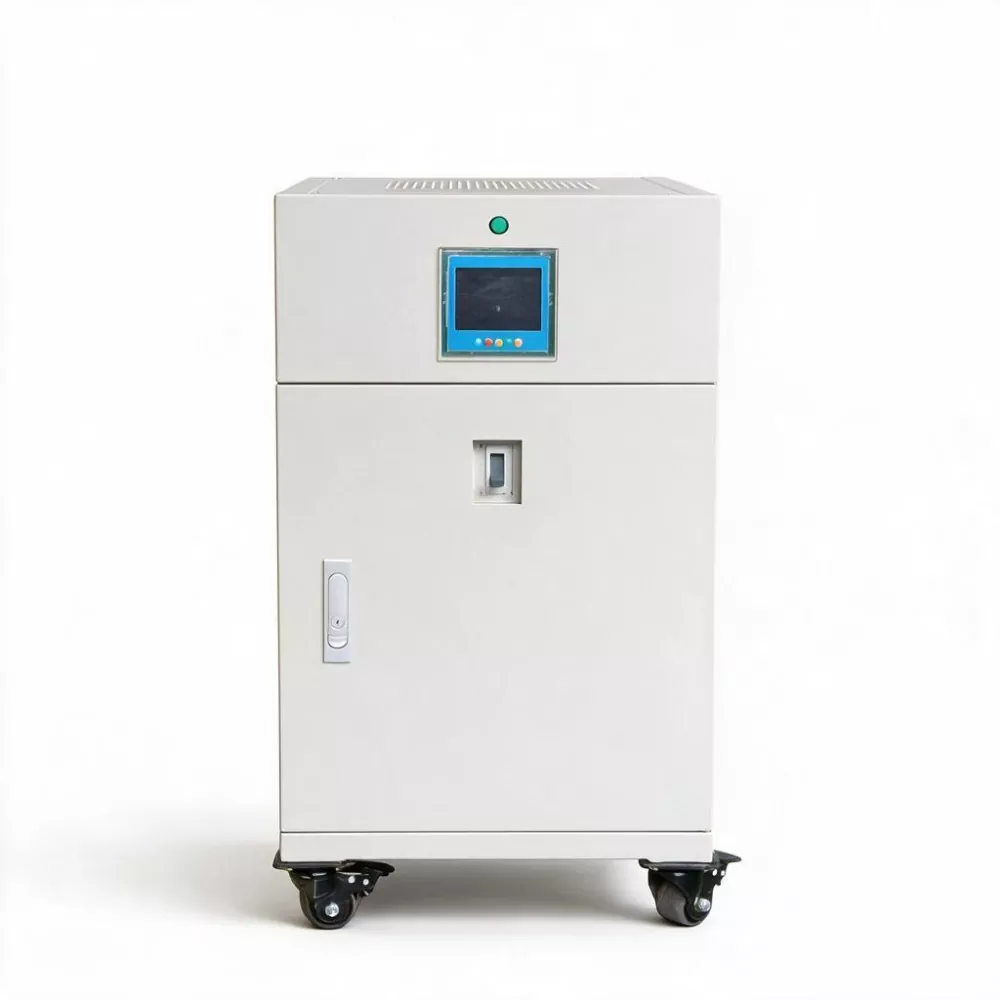

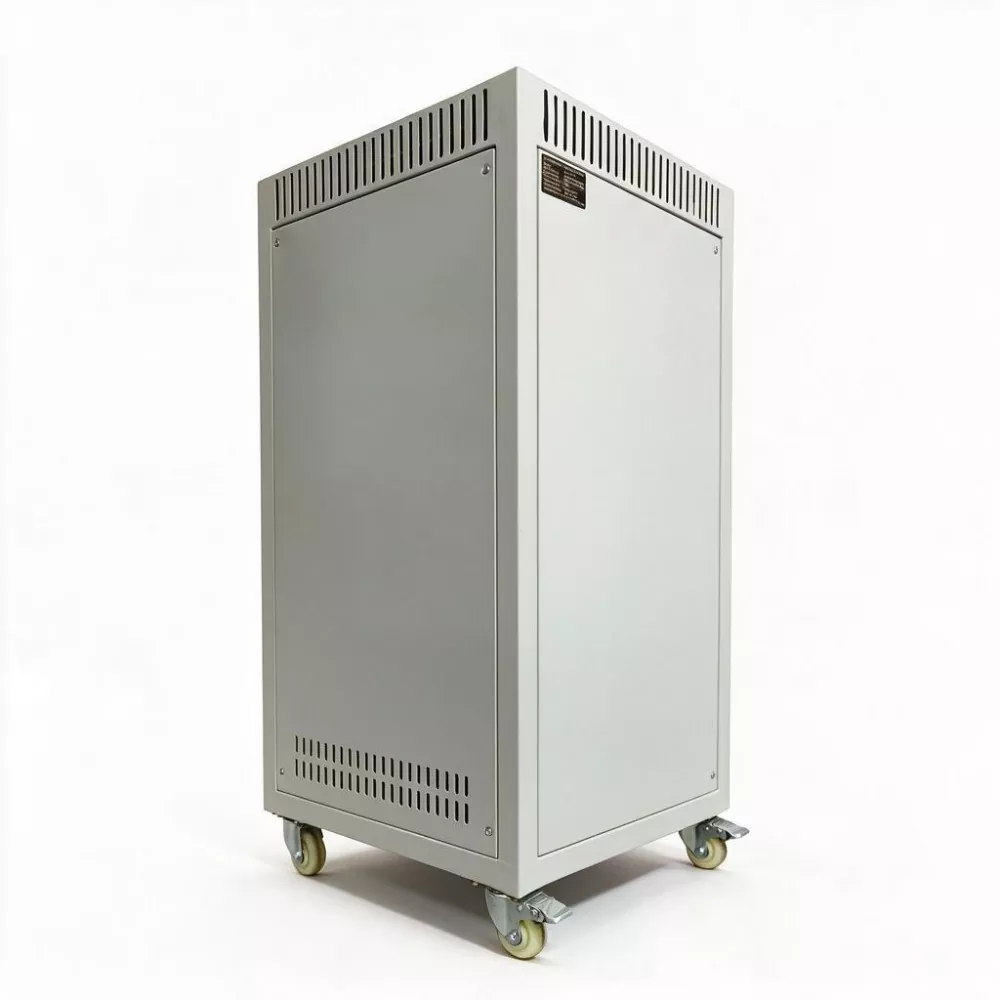

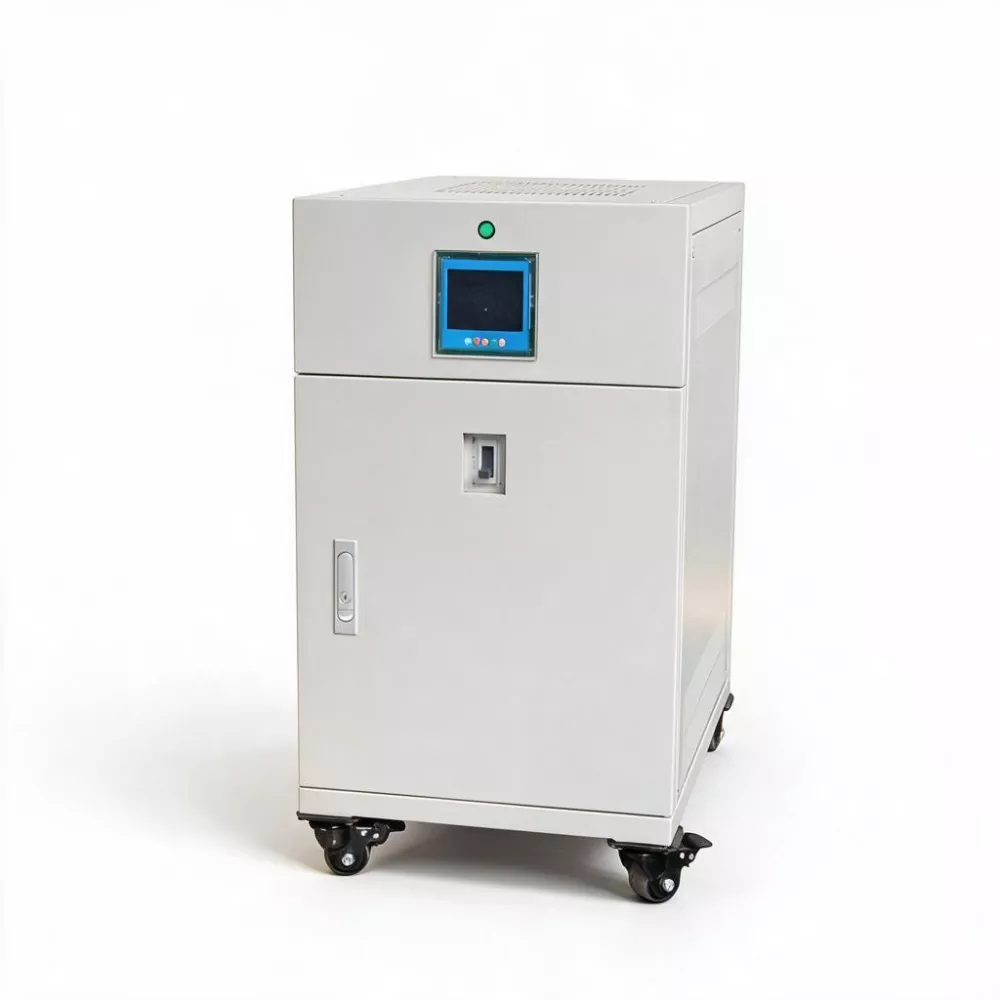

3-fase 100kVA SCR statische AVR

De basis van de moderne digitale economie zijn datacentra en communicatienetwerken. De servers, switches en opslagapparaten van deze faciliteiten stellen extreem strenge eisen aan de stroomkwaliteit. Volgens de statistieken van het Uptime Institute houdt meer dan 40% van de datacenteruitval direct verband met problemen met de stroomkwaliteit. Een aanzienlijk deel hiervan zijn geen volledige stroomstoringen, maar worden veroorzaakt door spanningsdalingen, flikkeringen of harmonische interferentie die beschermende uitschakelingen van apparatuur veroorzaken.

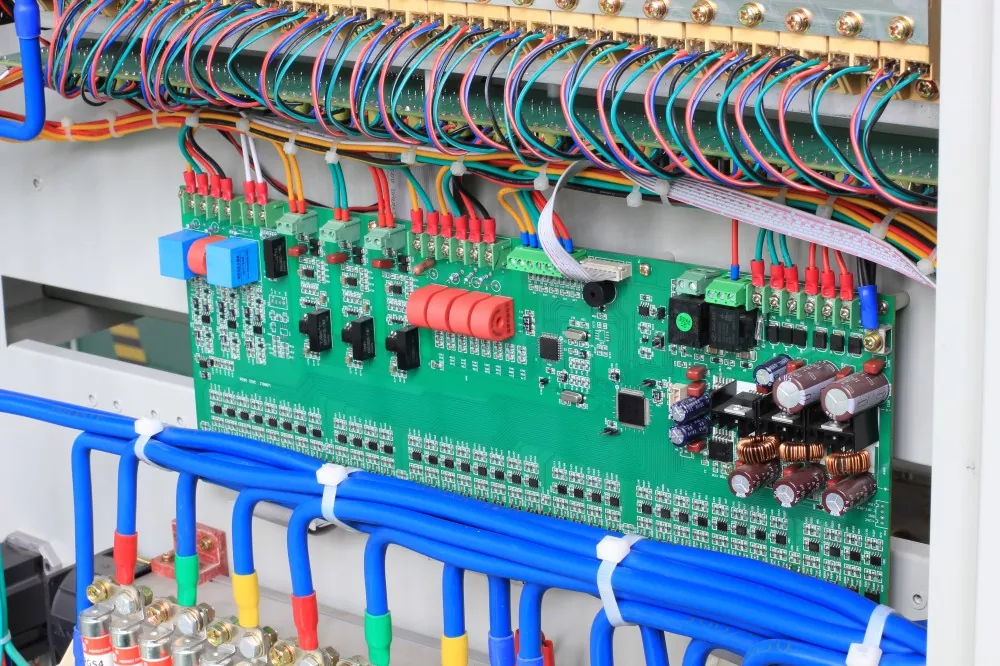

De driefasige 100KVA SCR statische AVR is ontworpen met dit type "leveringsonderbreking zonder stroomuitval" als kerndoel. Het maakt gebruik van DSP high-speed computerchips en snelle AC-samplingtechnologie om elke subtiele verandering in de ingangsspanning in realtime te volgen. Wanneer er een spanningsfluctuatie optreedt, voltooit het besturingssysteem de afwijkingsberekening binnen microseconden en stuurt de SCR-module aan om contactloze compensatie uit te voeren en te schakelen op het nuldoorgangspunt van de stroom, waardoor de uitgangsspanning binnen 10 ms tot 40 ms wordt hersteld naar de ingestelde waarde.

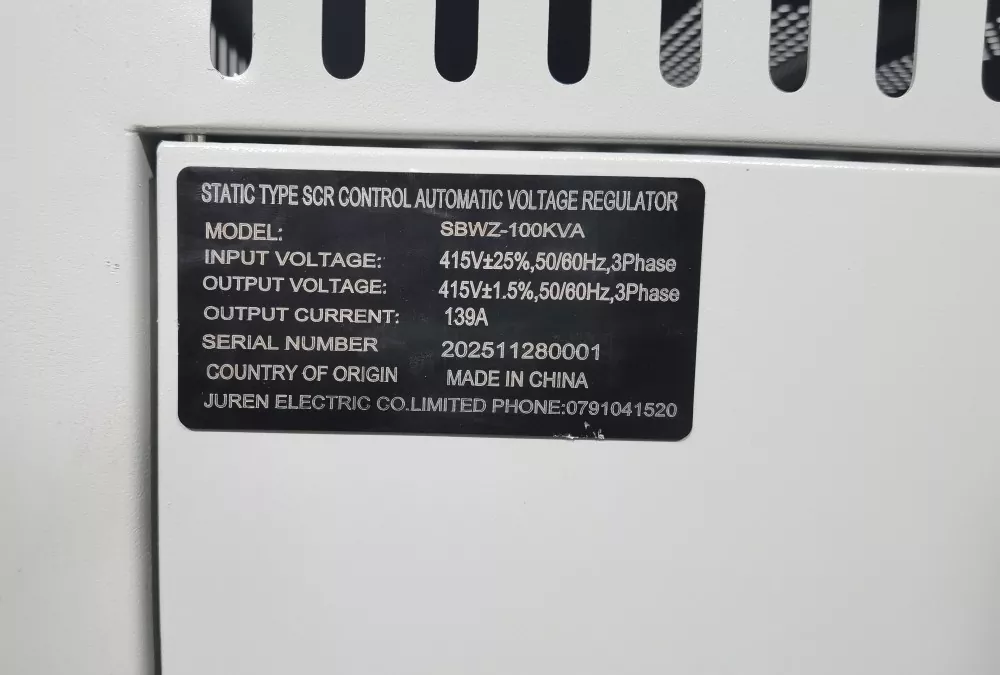

Productparameter

Wat zijn de voordelen vergeleken met traditionele spanningsregelaars van het servomotortype?

De gehele 3-fase 100KVA SCR Statische AVR heeft geen mechanische bewegende delen, waardoor slijtage van de koolborstels, slecht contact en vonkvorming volledig worden geëlimineerd. Voor datacenters die 24/7 zonder onderbrekingen werken, betekent 'onderhoudsvrij' dat er geen downtime voor onderhoud hoeft te worden ingepland en dat er geen reserveonderdelen hoeven te worden opgeslagen die gevoelig zijn voor storingen.

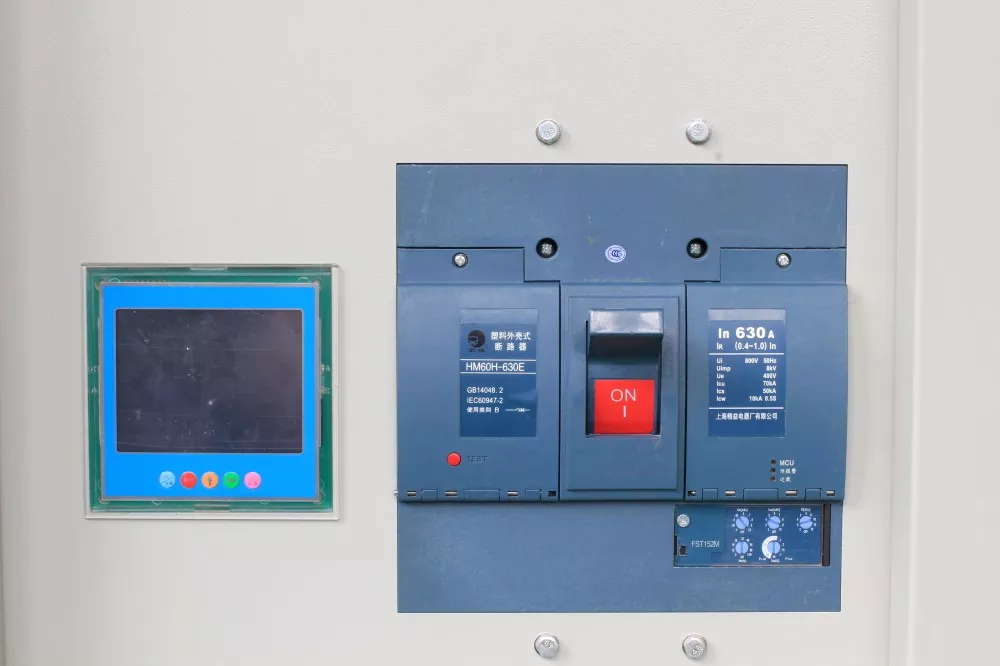

Op het gebied van intelligent beheer is de SBWZ-100KVA uitgerust met uitgebreide programmeerbare instellingen en RS485-communicatie-interfaces. Onderhoudspersoneel kan op afstand de driefasige spanning, stroom, stroom en de werkingsstatus van de apparatuur in de controlekamer bekijken en beveiligingsdrempels voor overspanning, onderspanning en overstroom instellen.

Wanneer er een abnormale trend in de stroomkwaliteit optreedt, kan het systeem een ​​vroege waarschuwing geven, waardoor een upgrade van "passieve reparatie" naar "actieve preventie" in de bedrijfsmodus wordt bereikt.

Belangrijkste kenmerken

1. Reactie op millisecondenniveau

De responstijd is 10 ms tot 40 ms (instelbaar) en kan de aanpassing voltooien binnen de eerste cyclus van fluctuaties in de netspanning. Voor IT-belastingen zoals servers, switches en opslagapparaten die gevoelig zijn voor spanningspieken is deze snelheid voldoende om de compensatie binnen het tolerantievenster voor de voeding te voltooien, zodat de bedrijfsvoering niet wordt onderbroken.

2. Ultrahoge nauwkeurigheid van de spanningsstabilisatie

Nauwkeurigheid fasespanning ±1%, nauwkeurigheid lijnspanning ±1,5%, veel beter dan de ±3% van traditionele spanningsstabilisatoren van het servotype. Uiterst nauwkeurige spanningsstabilisatie kan de aanpassingslast van servervoedingen effectief verminderen, de levensduur van voedingsmodules verlengen en het algehele uitvalpercentage verminderen.

3. Volledig contactloos ontwerp

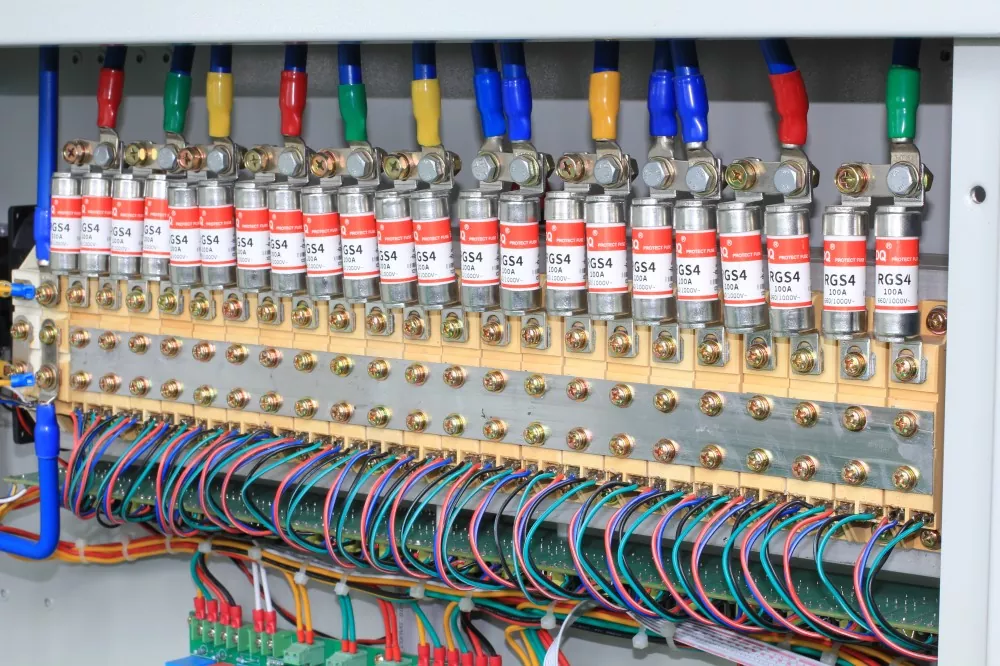

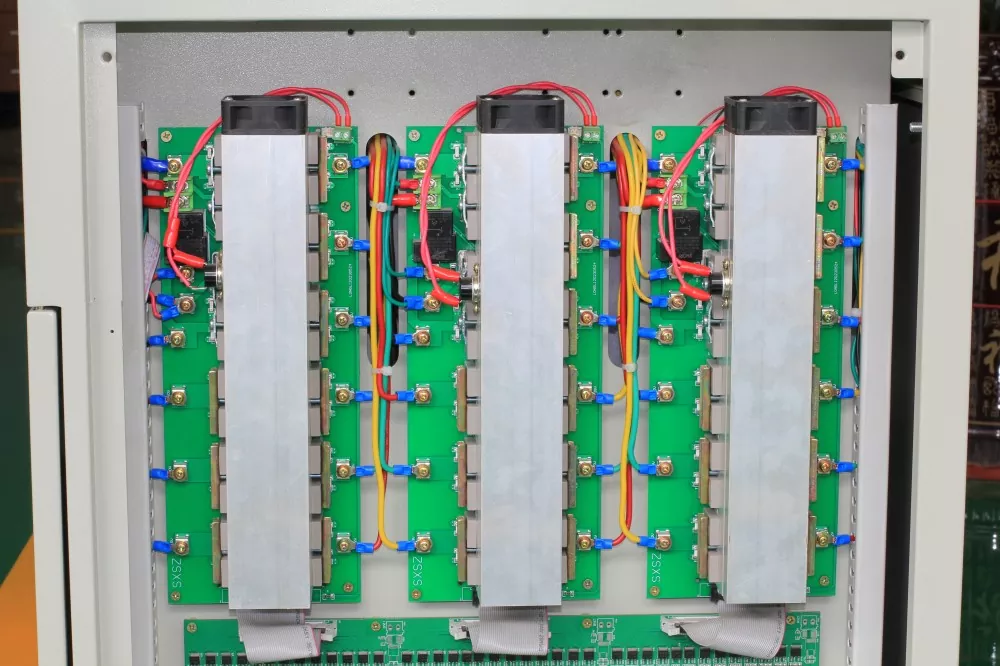

SCR-modules worden gebruikt om traditionele koolborstels en servomotoren te vervangen, waardoor mechanische bewegende delen in de hele machine worden geëlimineerd. Er zijn geen problemen zoals koolborstelslijtage, het genereren van vonken of regelmatige vervanging, waardoor de 3-fase 100KVA SCR statische AVR bijzonder geschikt is voor kritieke missielocaties waar regelmatige onderhoudsstops niet haalbaar zijn.

4. Efficiëntie ≥ 99%

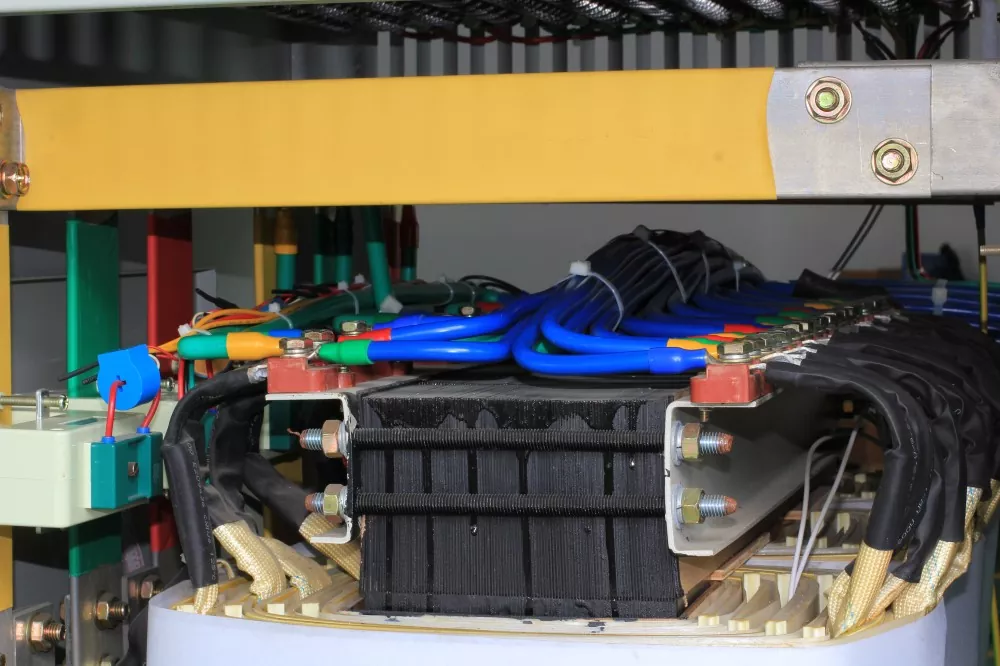

Het gebruik van hoogefficiënte scheidingstransformatoren en SCR-modules met laag geleidingsverlies resulteert in een totaalrendement van ≥ 99%. Berekend op basis van een capaciteit van 100 KVA en 8760 bedrijfsuren per jaar, vergeleken met traditionele spanningsstabilisatoren van het servotype (efficiëntie 96%), kan het ongeveer 3.000 tot 4.000 kWh per jaar besparen, waardoor de bedrijfskosten (TCO) aanzienlijk worden verlaagd.

5. Pure output

Vervormingssnelheid van de uitgangsgolfvorm < 0,1%, geen incrementele harmonischen. De spanningsstabilisator zelf veroorzaakt geen enkele interferentie in het elektriciteitsnet en voldoet aan de strenge eisen van datacentra voor elektromagnetische omgevingen (EMC).

6. Intelligente monitoring en programmeerbare bescherming

Ondersteunt gebruikers bij het instellen van overspannings-, onderspannings-, overstroombeveiligingsdrempels en nauwkeurigheid van de spanningsstabilisatie. Er is een standaard RS485-communicatie-interface (Modbus-RTU-protocol) aanwezig, die kan worden aangesloten op DCIM (Data Center Infrastructure Management System) of monitoringsystemen voor energieomgevingen om gecentraliseerd beheer op afstand te realiseren.

Producttoepassingen

1. Datacenters en cloud computing-knooppunten: Bied snelle spanningsstabilisatiebescherming voor serverkasten, precisie-airconditioners en UPS-front-end in IDC-computerruimtes, waardoor het risico wordt geëlimineerd dat de server opnieuw wordt opgestart als gevolg van spanningsdalingen.

2. Communicatiekernnetwerk en 5G-hubs: gebruikt voor schakelvoedingen op provinciale communicatiehubs, 5G-kernnetwerkcomputerruimtes en netwerkconvergentieknooppunten in het grootstedelijk gebied, zodat communicatieapparatuur niet offline gaat als gevolg van spanningsschommelingen.

3. Financiële transactiesystemen: Bieden stroomvoorzieningsgaranties op "zero flash outage"-niveau voor handelsservers en netwerkapparatuur op beurzen en datacentra van banken, waardoor de integriteit van transactiegegevens en bedrijfscontinuïteit wordt gewaarborgd.

4. Controlecentra voor radio- en televisie-uitzendingen: worden gebruikt voor de controleapparatuur voor uitzendingen in tv-uitzendsystemen, satelliet-uplinkstations en computerruimten voor radio- en televisienetwerken, om uitzendingsongevallen als gevolg van problemen met de stroomvoorziening te voorkomen.

5. Precisiedetectieapparatuur in hoogwaardige productie: Zorg voor zuivere spanningsgestabiliseerde voedingen voor apparatuur die extreem gevoelig is voor spanningsschommelingen, zoals halfgeleiderwafelinspectieapparatuur, optische meetinstrumenten en drie-coördinaten meetmachines.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1.Kan de responstijd van 10 ms tot 40 ms voldoen aan de stroomvoorzieningsvereisten van de server?

OK. Volgens de standaard stroomvoorzieningsspecificaties voor IT-apparatuur vereist de stroomvoorziening voor servers doorgaans een vertragingstijd van maar liefst 10 ms. De SBWZ-100KVA kan de spanningscompensatie op zijn snelst binnen 10 ms voltooien. In de meeste scenario's met fluctuaties in het elektriciteitsnet activeert de eigen stroomvoorziening van de server niet eens de back-up-energieopslag, waardoor een echte "ongemerkte" spanningsstabilisatie wordt bereikt.

2. Wat is de relatie tussen de contactloze spanningsstabilisator en UPS (Uninterruptible Power Supply)?

De twee zijn eerder complementair dan substituerend. UPS lost het probleem van "stroomuitval" op (door stroom te leveren via batterijen), terwijl de SBWZ-spanningsstabilisator het probleem van "onstabiele spanning" oplost. Voor scenario's met frequente spanningsschommelingen maar zelden volledige stroomuitval kan het gebruik van alleen een stabilisator de kwaliteit van de stroomvoorziening aanzienlijk verbeteren; Voor scenario's die uitgebreide bescherming vereisen, wordt aanbevolen om de SBWZ-spanningsstabilisator vóór de UPS te plaatsen, waardoor het frequent overschakelen van de UPS naar batterijmodus als gevolg van spanningsschommelingen kan worden verminderd en de levensduur van de batterij kan worden verlengd.

3. Hoe waar is de efficiëntie ≥ 99%? Hoeveel elektriciteit kan er op de lange termijn worden bespaard?

Deze efficiëntiewaarde is gebaseerd op tests bij volledige belasting. Met een belasting van 100 KVA en een rendement van 99% bedraagt ​​het eigen verlies van de apparatuur ongeveer 1 kW; bij gebruik van een traditionele spanningsstabilisator van het servotype (met een rendement van 96%) bedraagt ​​het verlies ongeveer 4 kW. Met een industriële elektriciteitsprijs van 0,7 yuan per kilowattuur en 8760 uur per jaar kan de SBWZ-100KVA ongeveer (4-1) × 8760 × 0,7 ≈ 18.396 yuan aan elektriciteitskosten per jaar besparen. Dit bedrag kan binnen drie jaar na de premiekosten van de apparatuur worden terugverdiend.

4. Ondersteunt de apparatuur parallelle werking om redundantie te bereiken?

Ja. Meerdere SBWZ-100KVA's kunnen worden gerealiseerd via een bypass-kast voor parallelle redundante configuratie (1+1 of N+1). Wanneer het ene apparaat wordt onderhouden of uitvalt, kan het andere de belasting naadloos overnemen. Het specifieke parallelle configuratieschema kan worden geraadpleegd met onze systeemingenieurs, die het zullen ontwerpen op basis van uw on-site stroomdistributiearchitectuur.
5. Hoe voert de 3-fase 100KVA SCR statische AVR warmte af?

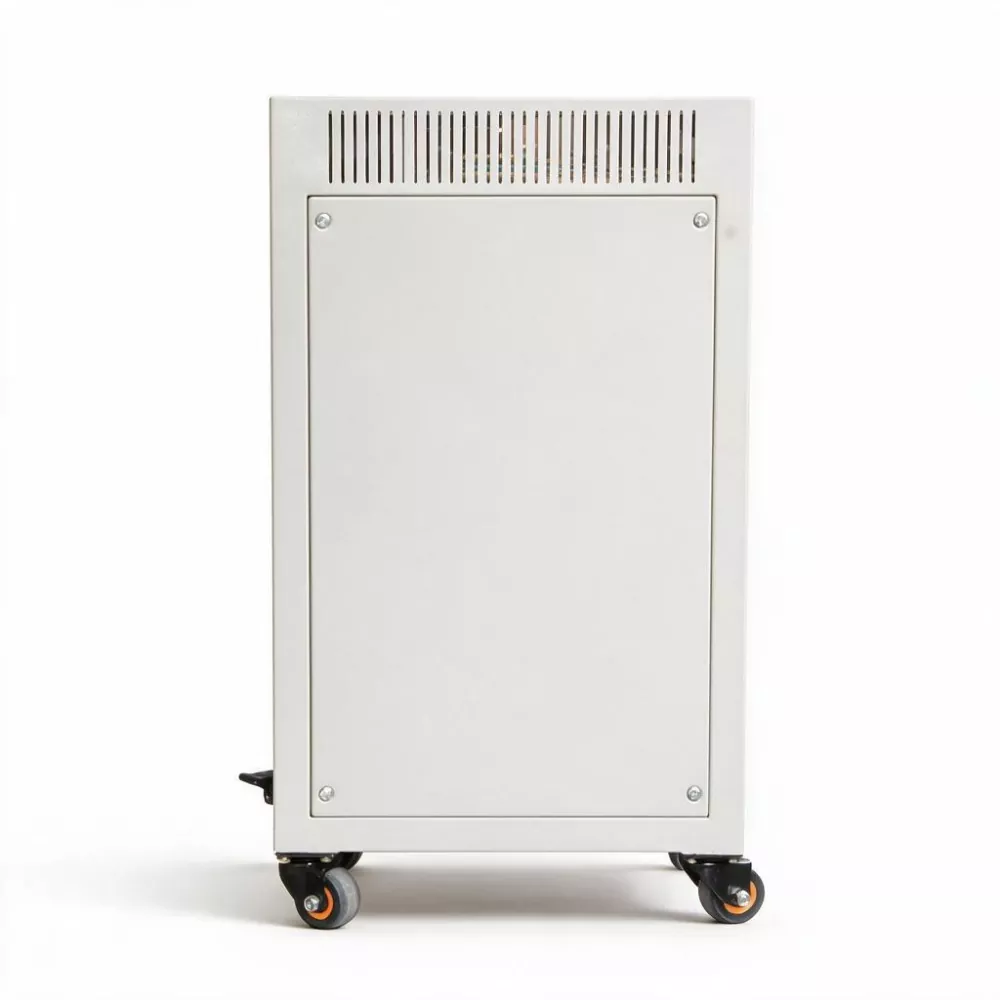

De SBWZ-100KVA maakt gebruik van intelligente temperatuurregeling en geforceerde luchtkoeling, met inlaat- en uitlaatventilatieopeningen aan de voor- en achterkant van de kast. Het wordt aanbevolen om de omgevingstemperatuur van de installatieruimte te regelen tussen -5℃ en 40℃, met een relatieve vochtigheid van minder dan 90%. Voor apparatuur geïnstalleerd in datacenters of communicatieruimtes voldoet de airconditioningomgeving van de ruimte volledig aan de eisen; voor apparatuur geïnstalleerd in gewone stroomverdeelruimten is het voldoende om voor een goede ventilatie te zorgen.
