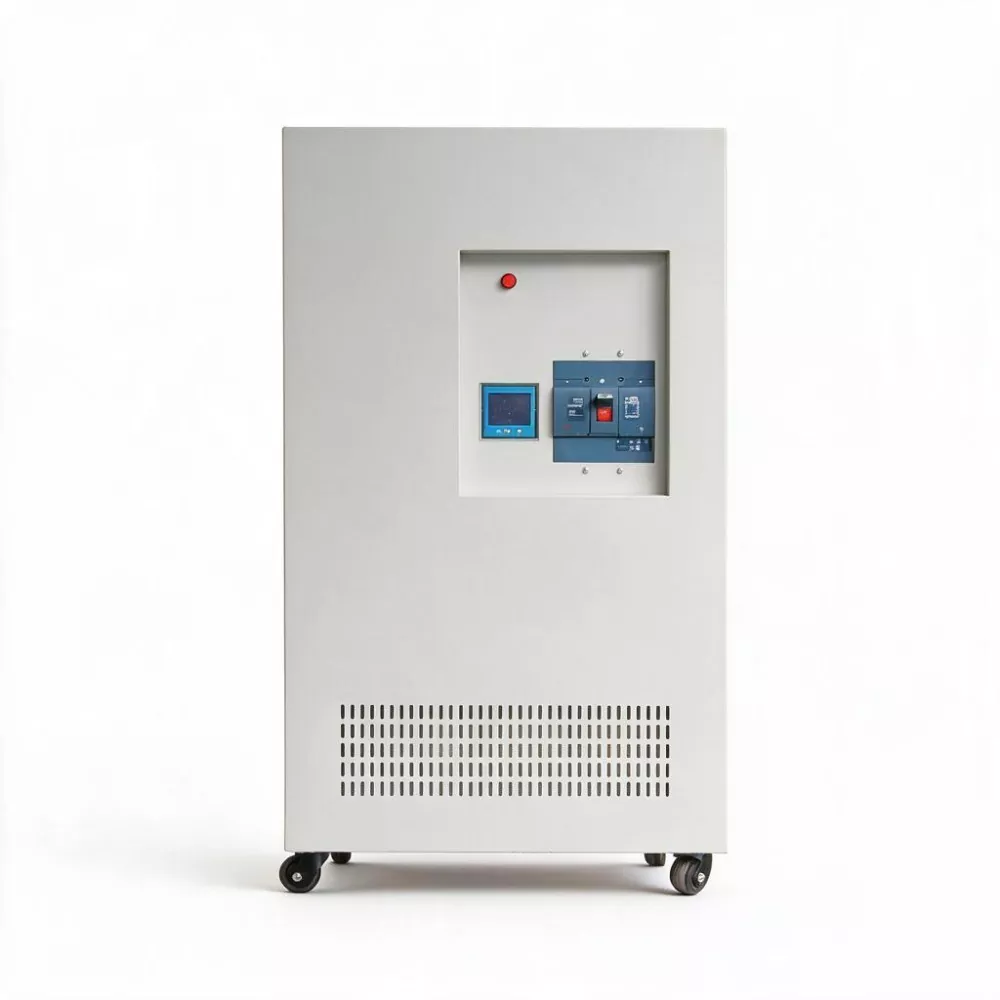

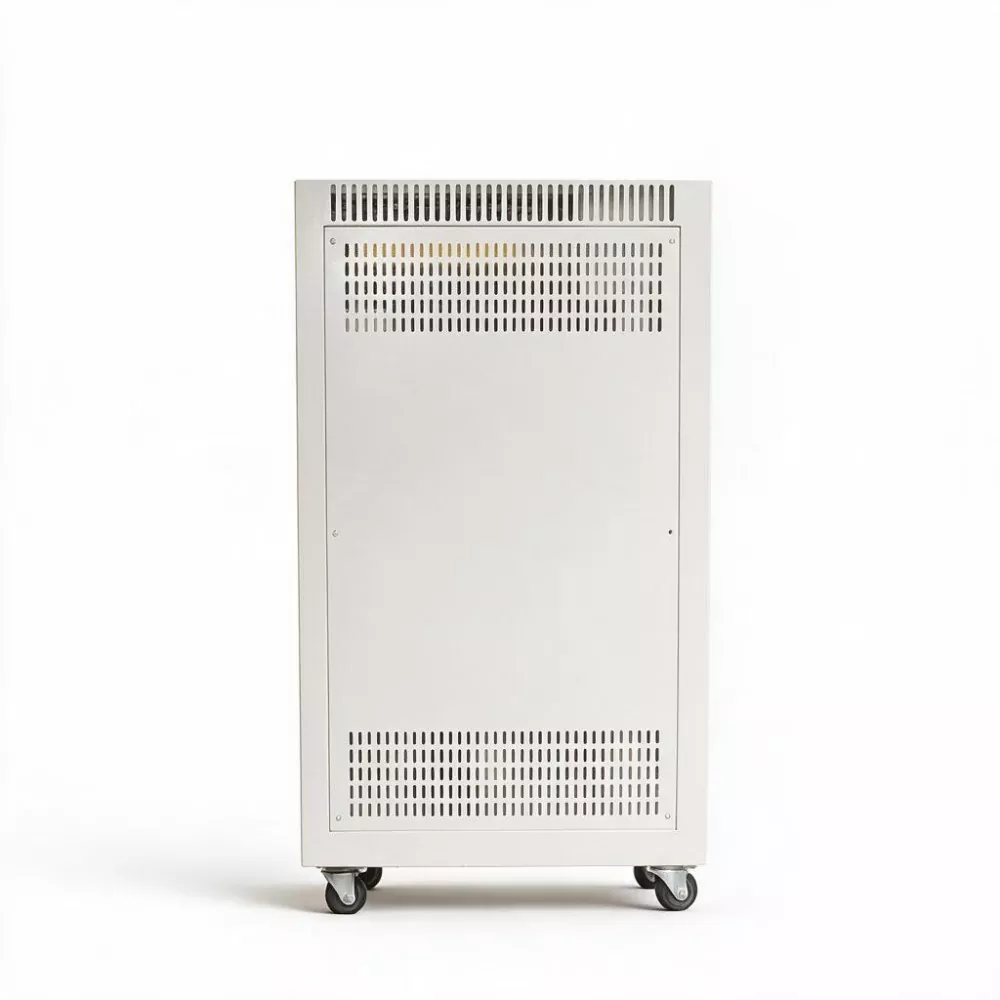

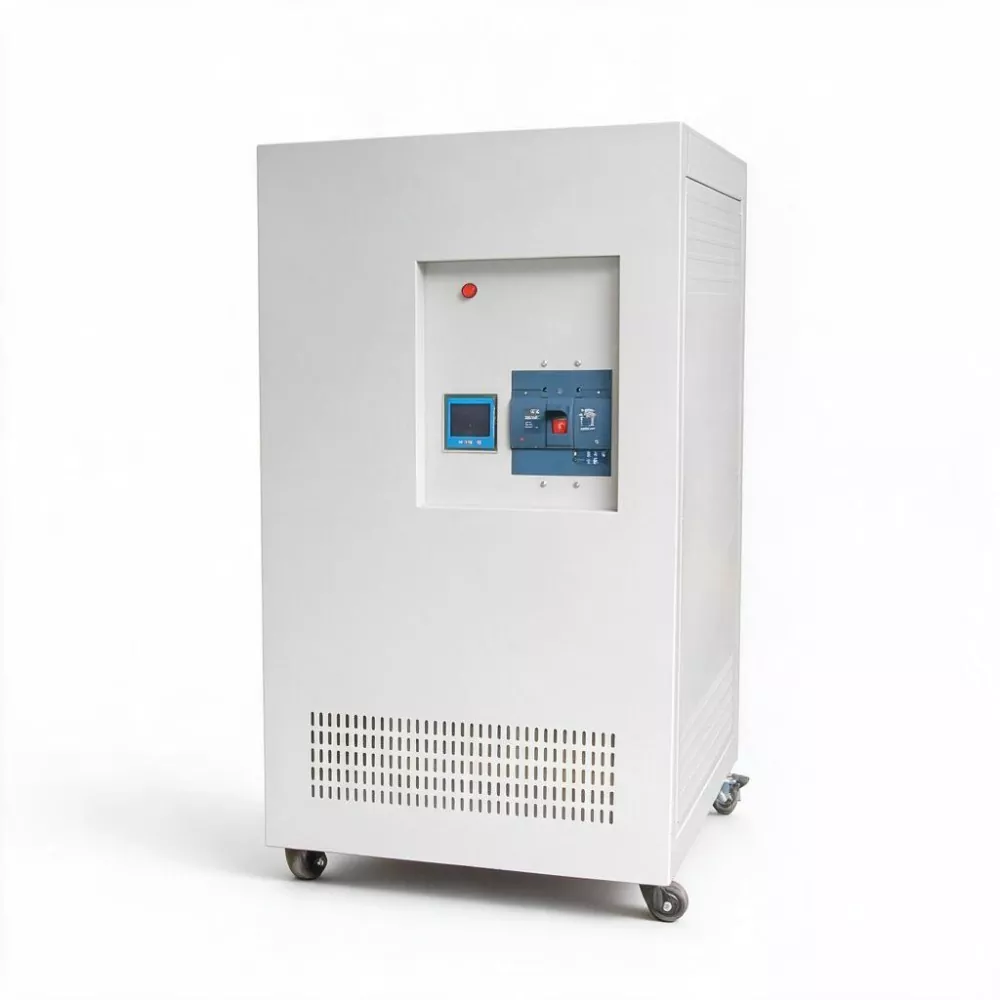

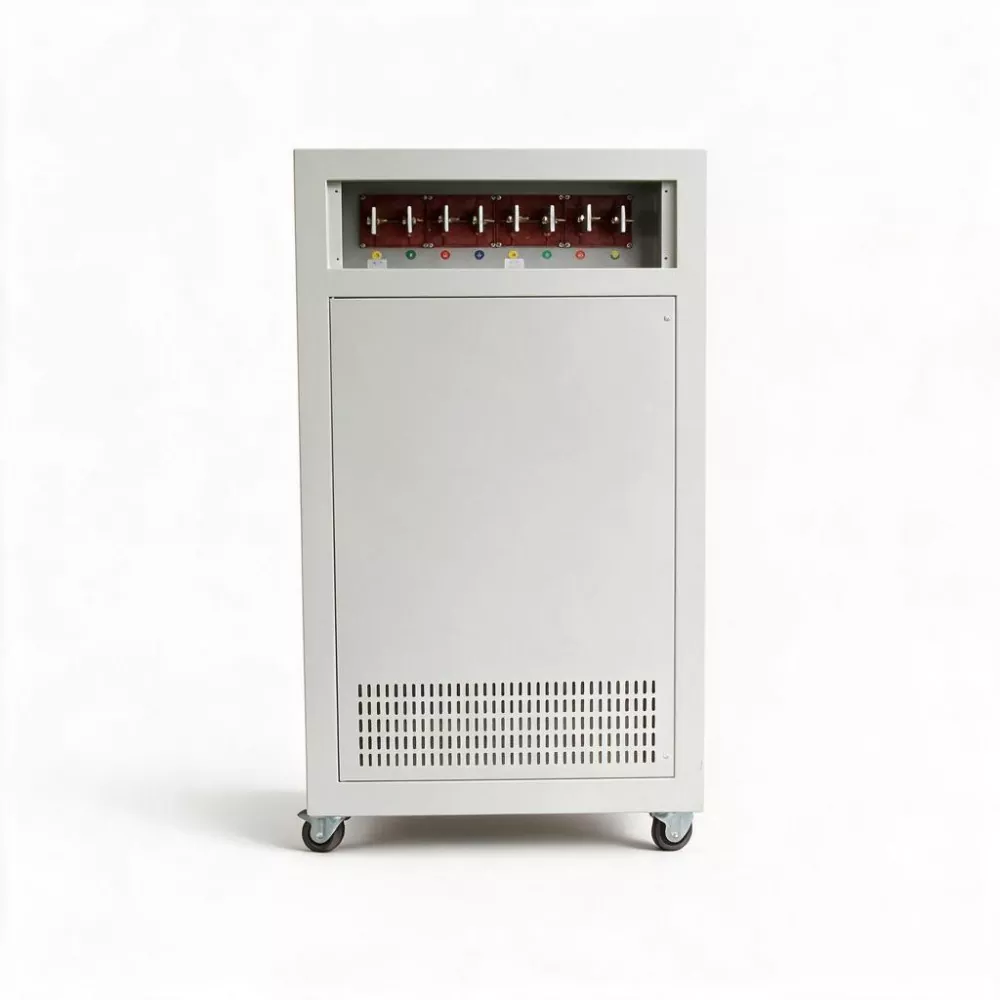

3-fase 300kVA SCR statische AVR

De kenmerken van het elektriciteitsverbruik van moderne grootschalige commerciële complexen zijn als volgt:

· Complexiteit: Het integreert verschillende soorten belastingen, zoals stroom (airconditioning/liften), verlichting en elektronische informatie (POS/beveiliging/communicatie), en elk type belasting stelt andere eisen aan de stroomkwaliteit.

· Variabiliteit: het verschil in elektriciteitsverbruik tussen dag en nacht, weekdagen en feestdagen, piek- en daluren kan meerdere malen bedragen. Sterke belastingsveranderingen leiden tot frequente schommelingen in de busspanning.

· Gevoeligheid: Kassasystemen, informatiedisplaysystemen en beveiligingsmonitoringsystemen zijn uiterst gevoelig voor spanningsschommelingen. Een spanningsval van slechts enkele milliseconden kan resulteren in het verlies van honderden transactiegegevens of het opnieuw opstarten van het beveiligingssysteem.

De 3-fase 300KVA SCR statische AVR maakt gebruik van driefasige onafhankelijke compensatietechnologie, die het probleem van onbalans in driefasige belastingen effectief kan aanpakken en spanningsdalingen kan weerstaan ​​die worden veroorzaakt door het opstarten van grote motoren, zodat gevoelige belastingen onder dezelfde bus geen enkele impact ondervinden.

Productparameter

Belangrijkste kenmerken

1. Ontwerp op hubniveau met grote capaciteit

Nominaal vermogen 300KVA, uitgangsstroom 456A. 3 Fase 300KVA SCR Statische AVR kan worden gebruikt als de belangrijkste inkomende spanningsstabiliserende hub voor een torengebouw of een functioneel gebied (zoals het winkelcentrumgebied of kantoorgebied) van een commercieel complex, waardoor gecentraliseerd beheer wordt bereikt en de investeringskosten en beheercomplexiteit van gedecentraliseerde configuratie met meerdere knooppunten worden verminderd.

2. Weerstand bieden aan de impact van het opstarten van grote elektrische apparatuur

De opstartstroom van grote koelunits, brandpompen, roltrappen enz. kan 6-8 keer de nominale stroom bereiken. De SCR contactloze compensatiearchitectuur van de SBWZ-300KVA heeft uitstekende transiënte responsmogelijkheden en kan tijdens het opstarten van de motor continu en stabiel spanning afgeven, waardoor wordt voorkomen dat andere apparatuur op dezelfde bus wordt gestoord.

3. Aanpassing aan de normen voor groen bouwen en slim bouwen

Rendement ≥ 99%, met extreem laag eigen verlies, en voldoet aan de strenge energie-efficiëntie-eisen van groene gebouwen voor stroomdistributieapparatuur. Gestandaardiseerd met een RS485-communicatie-interface, kan het naadloos verbinding maken met gebouwautomatiseringssystemen (BAS) en energiebeheersystemen (EMS), wat helpt bij LEED-, BREEAM-, enz. certificeringen voor groene gebouwen.

4. Onafhankelijke, uiterst nauwkeurige regeling in drie fasen

In commerciële gebouwen zijn enkelfasige verlichting en kantoorapparatuur overvloedig aanwezig, en driefasige stroomonbalans is de norm. De SBWZ-300KVA bemonstert en regelt onafhankelijk de spanning van elke fase om de nauwkeurigheid en symmetrie van de driefasige uitgangsspanning te garanderen en de gevaren voor stroomverbruik veroorzaakt door neutraalpuntdrift te elimineren.

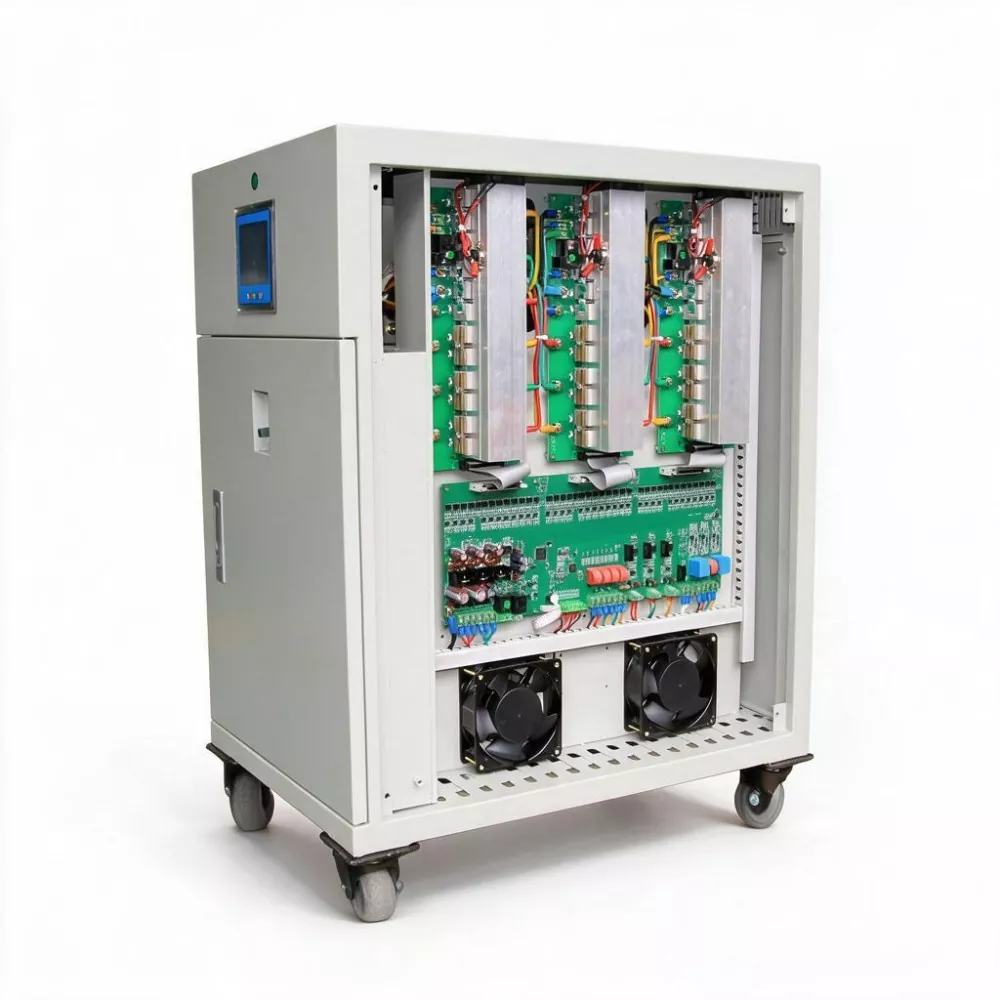

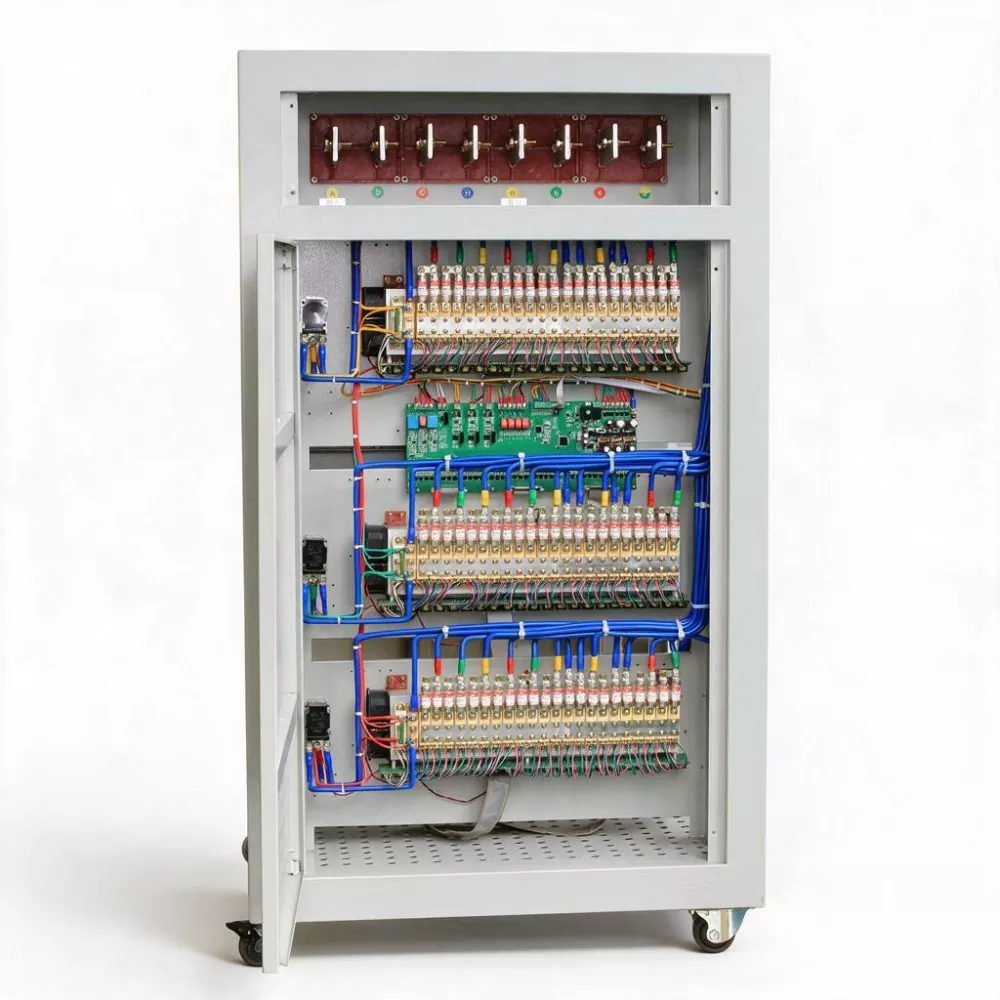

5. Contactloos onderhoudsvrij ontwerp

Het vastgoedbeheerteam heeft doorgaans geen fulltime energiemonteur in dienst, dus de eenvoud van het onderhoud van de apparatuur is van cruciaal belang. De SBWZ-300KVA heeft geen koolborstels, servomotoren of mechanische slijtage, en vereist alleen dagelijkse ventilatie en reiniging om de exploitatie- en onderhoudskosten van mankracht en reserveonderdelen van het pand te verminderen.

6. Uitgebreide gevisualiseerde stroomkwaliteit

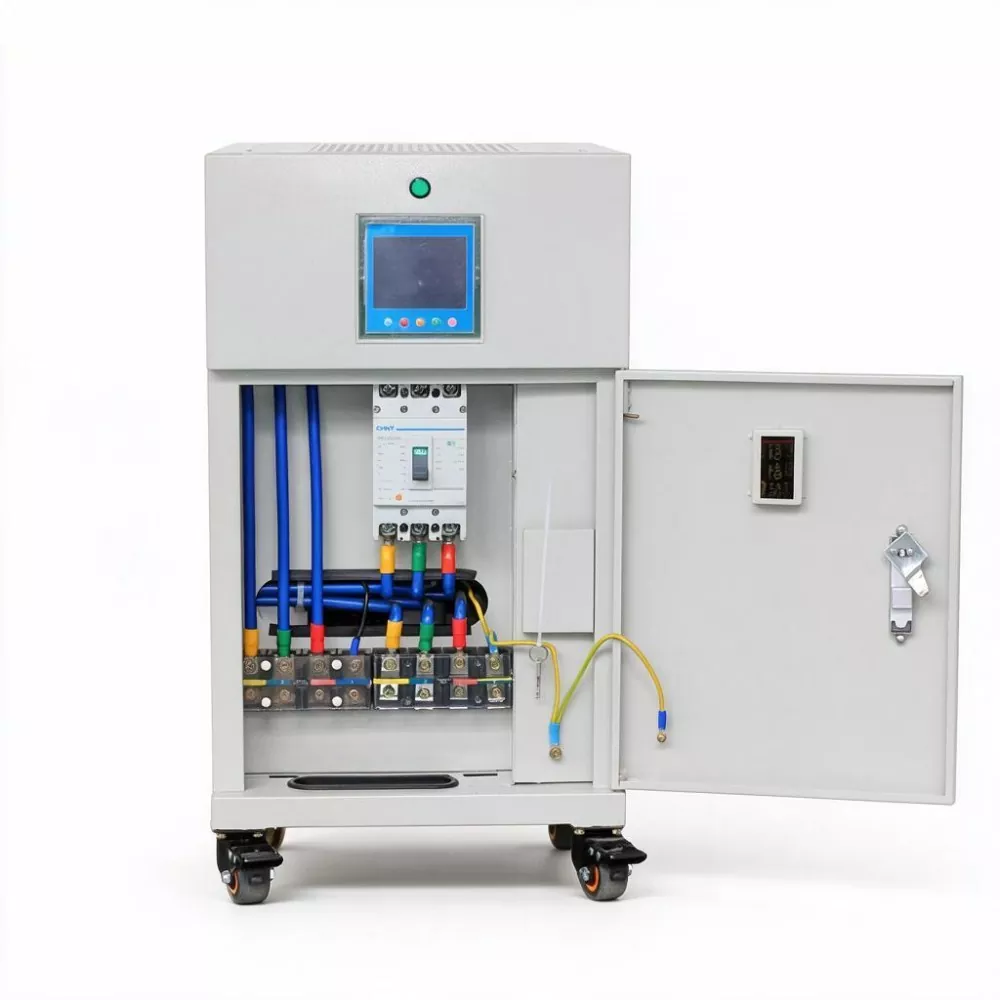

Digitale LED-schermen presenteren real-time driefasige spannings-, stroom- en vermogensgegevens, waardoor de status van de apparatuur in één oogopslag duidelijk wordt. De gegevens die via de communicatie-interface worden geüpload, kunnen trendgrafieken voor de stroomkwaliteit op het BAS-werkstation genereren, waardoor gegevensondersteuning wordt geboden voor energie-audits en analyses van de energie-efficiëntie van apparatuur.

Producttoepassingen

1. Grootschalig winkelcentrum: Biedt gecentraliseerde spanningsstabilisatie voor de verlichting, roltrappen, airconditioningsystemen, kassa's en informatienetwerken van de gehele commerciële verdieping, waardoor de normale werking van handelaars en de consumentenervaring wordt gegarandeerd.

2. Kantoorgebouw van klasse A: fungeert als het belangrijkste stroomstabilisatiecentrum voor de gehele toren en levert stabiele stroom voor kantoorverlichting, precisie-IT-apparatuur, liftgroepen en VAV-airconditioningsystemen in het gebouw.

3. Vijfsterrenhotel: biedt uitgebreide spanningsbeveiliging voor de feestzalen, conferentiecentra, SPA-faciliteiten, wasruimtes, keukenapparatuur en controlesystemen voor de gastenkamers van het hotel, waardoor wordt voorkomen dat spanningsschommelingen de gastervaring beïnvloeden.

4. Grote tentoonstellingscentra en sportlocaties: gebruikt voor de spanningsstabilisatie van de verlichtingssystemen (vooral LED-schermen en podiumverlichting), omroepsystemen, toegangscontrole- en beveiligingssystemen, waardoor de veiligheid en soepelheid van grootschalige evenementen worden gewaarborgd.

5. Luchthavens en transportknooppunten: Zorgt voor een stabiele stroomvoorziening voor de bagagesorteersystemen, beveiligingsapparatuur, roltrappen en liften, omroepsystemen en commerciële ruimtes van het terminalgebouw.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Hoe kan de 3-fase 300KVA SCR statische AVR worden geïntegreerd in het gebouwautomatiseringssysteem (BAS)?

Het apparaat is uitgerust met een RS485-communicatie-interface en ondersteunt het Modbus-RTU-protocol. Via een gateway-apparaat kan het Modbus-protocol worden omgezet in BACnet- of KNX-protocollen, waardoor verbinding met reguliere BAS-platforms zoals Honeywell, Siemens en Johnson Controls mogelijk wordt. Het apparaat kan realtime spanning, stroom, vermogen, belastingssnelheid en alarmstatus uploaden en ook instructies op afstand ontvangen van het BAS voor parameterinstelling.

2. Wat zijn de belangrijkste bronnen van spanningsschommelingen in commerciële complexen?

De belangrijkste bronnen zijn onder meer: ​​het veelvuldig starten en stoppen van grote koelmachines (vooral centrifugaalcompressoren), het starten en stoppen van roltrappen, belastingschommelingen overdag van het gemeentelijke elektriciteitsnet en het elektriciteitsverbruik van grote apparatuur van aangrenzende huurders. De responscapaciteit op millisecondenniveau van de SBWZ-300KVA kan al deze bronnen van fluctuaties effectief aanpakken.

3. Wat betekent een vermogen van 300 KVA voor commerciële gebouwen?

Neem als voorbeeld een winkelcentrum van 50.000 vierkante meter. De totale distributiecapaciteit ligt doorgaans tussen 5.000 en 8.000 KVA. De 300KVA dekt ongeveer 5% tot 8% van de belasting, meestal uit één of twee voedingslijnen (zoals de hoofdbus voor airconditioningunits). De belasting die door de SBWZ-300KVA wordt geleverd, is vaak de "kritieke minderheid" van de stroomvoorzieningsgarantie van het hele gebouw.

4. Hoeveel bespaart ultrahoog rendement op de exploitatiekosten van commerciële gebouwen?

Uitgaande van een capaciteit van 300 KVA, een gemiddelde belasting van 70%, een commerciële elektriciteitsprijs van 1,0 yuan per kilowattuur en 8.760 uur per jaar:

· Bij gebruik van SBWZ-300KVA (efficiëntie 99%) bedraagt ​​het jaarlijkse verlies ongeveer 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18.396 kWh

· Bij gebruik van een traditionele servospanningsstabilisator (efficiëntie 96%) bedraagt ​​het jaarlijkse verlies ongeveer 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73.584 kWh

· Jaarlijkse elektriciteitsbesparing ≈ 55.188 yuan. Over een decennium bedragen de besparingen meer dan 550.000 yuan, waardoor de bedrijfskosten aanzienlijk worden verlaagd.

5. Wat zijn de vereisten voor de installatie van apparatuur in de distributieruimte van het gebouw?

De eisen aan de verdeelruimte zijn een netto hoogte van minimaal 2,2 meter, een onderhoudsdoorgang van ≥ 0,8 meter voor en na de apparatuur, een omgevingstemperatuur van maximaal 40°C, geen corrosieve gassen of geleidend stof. Het wordt aanbevolen om YJV 3×150mm² + 2×70mm² of hogere specificaties te gebruiken voor inkomende kabels (koperen kern), en 630A of hoger voor de front-end stroomonderbreker.
