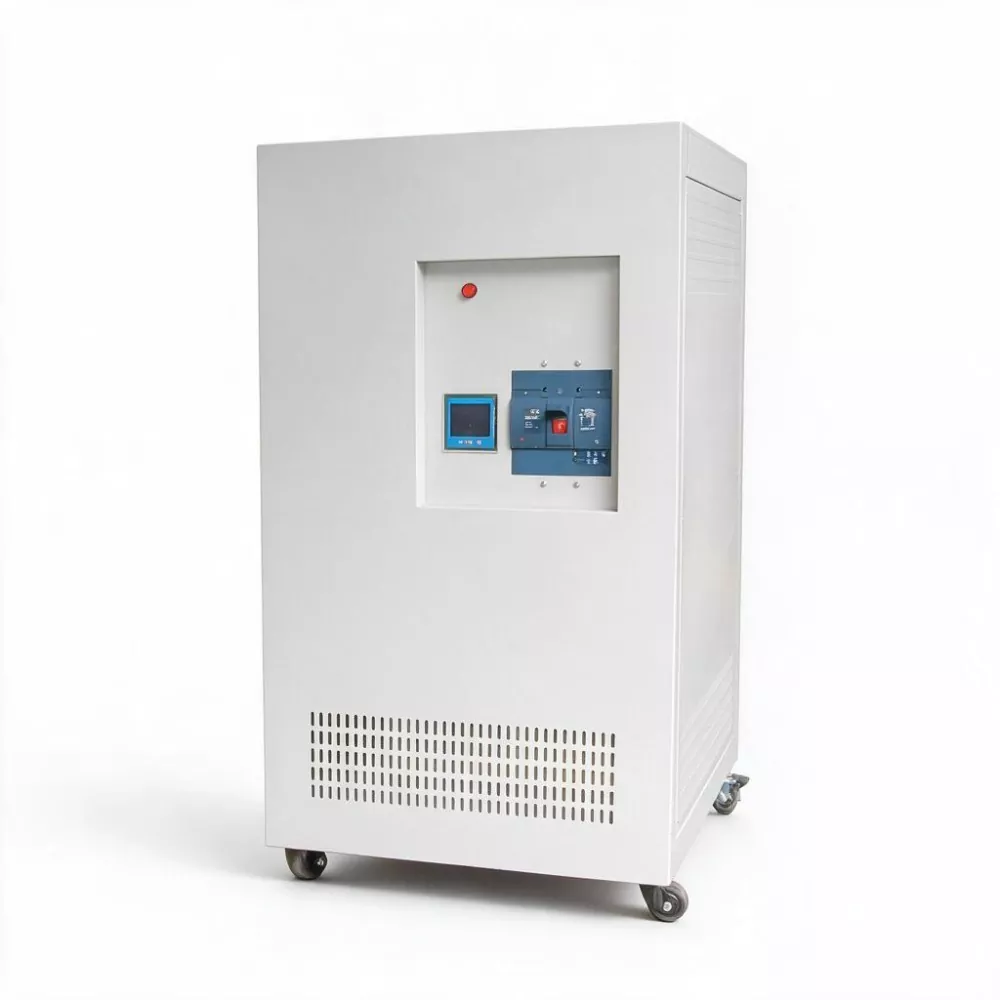

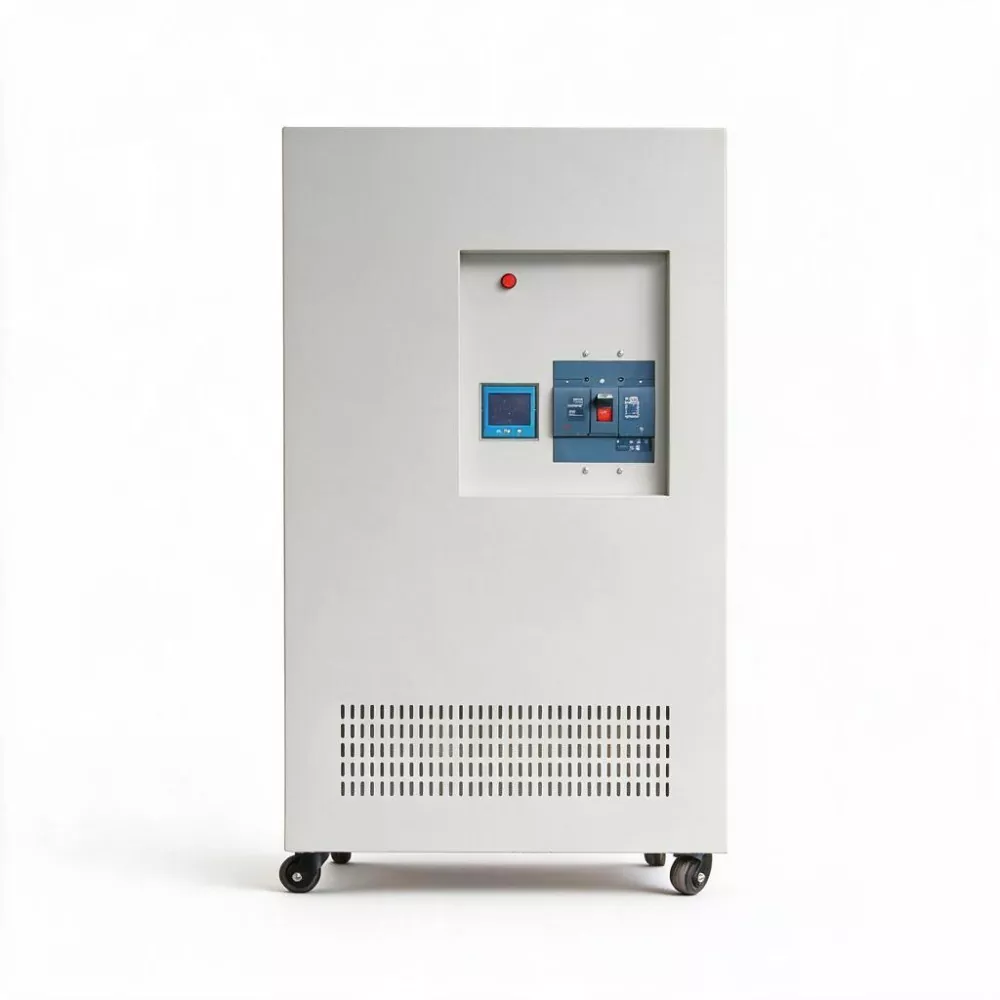

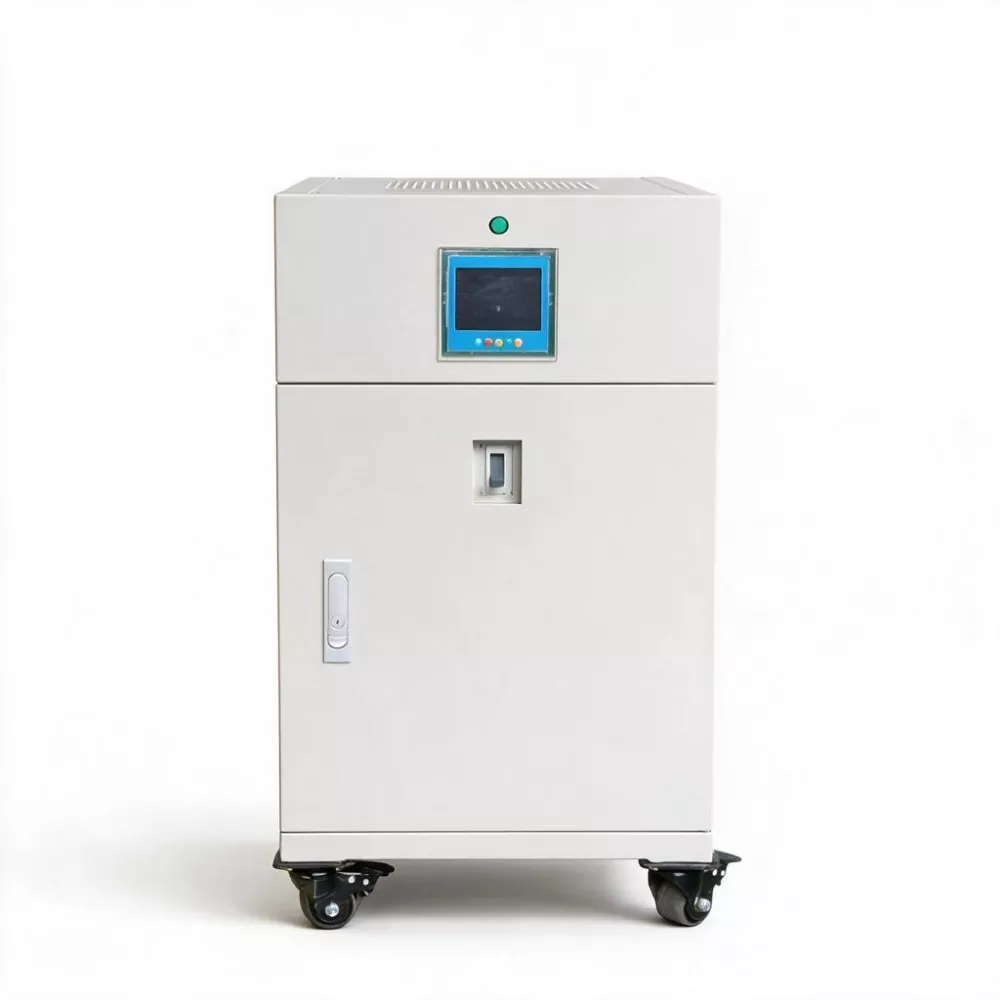

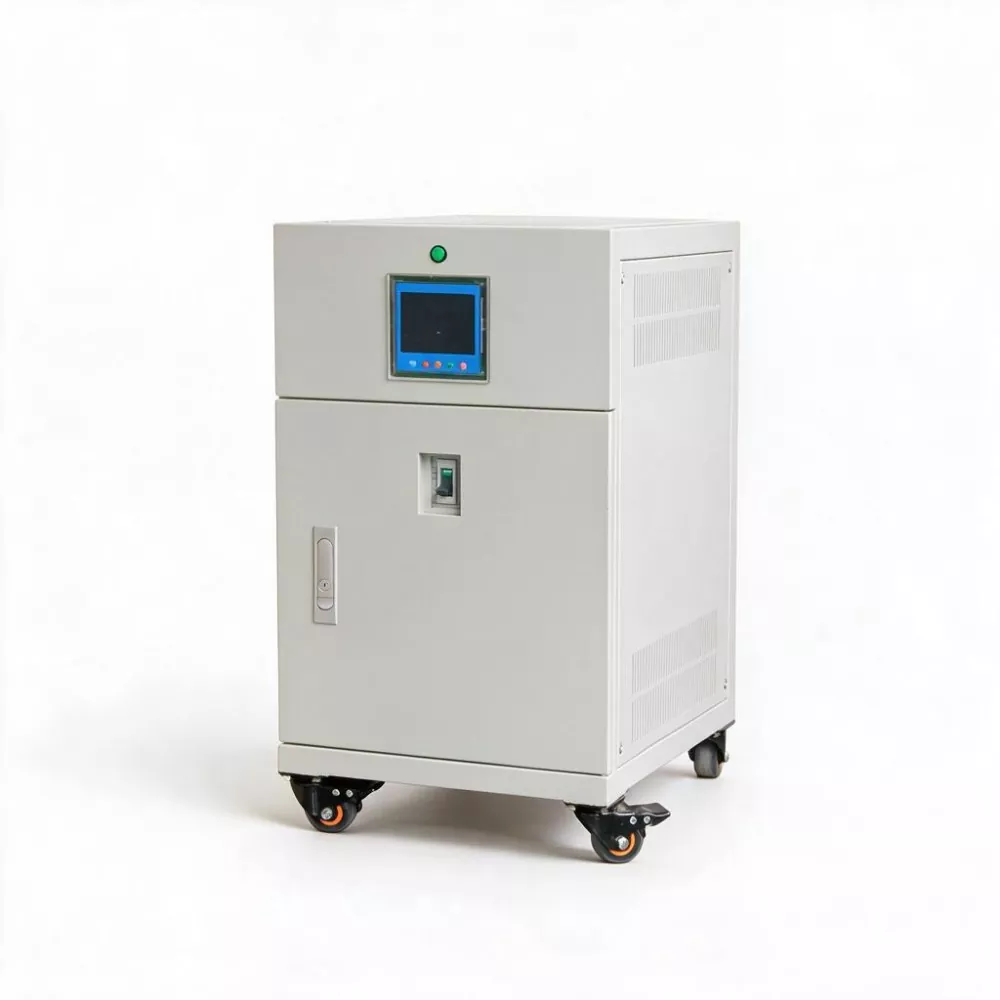

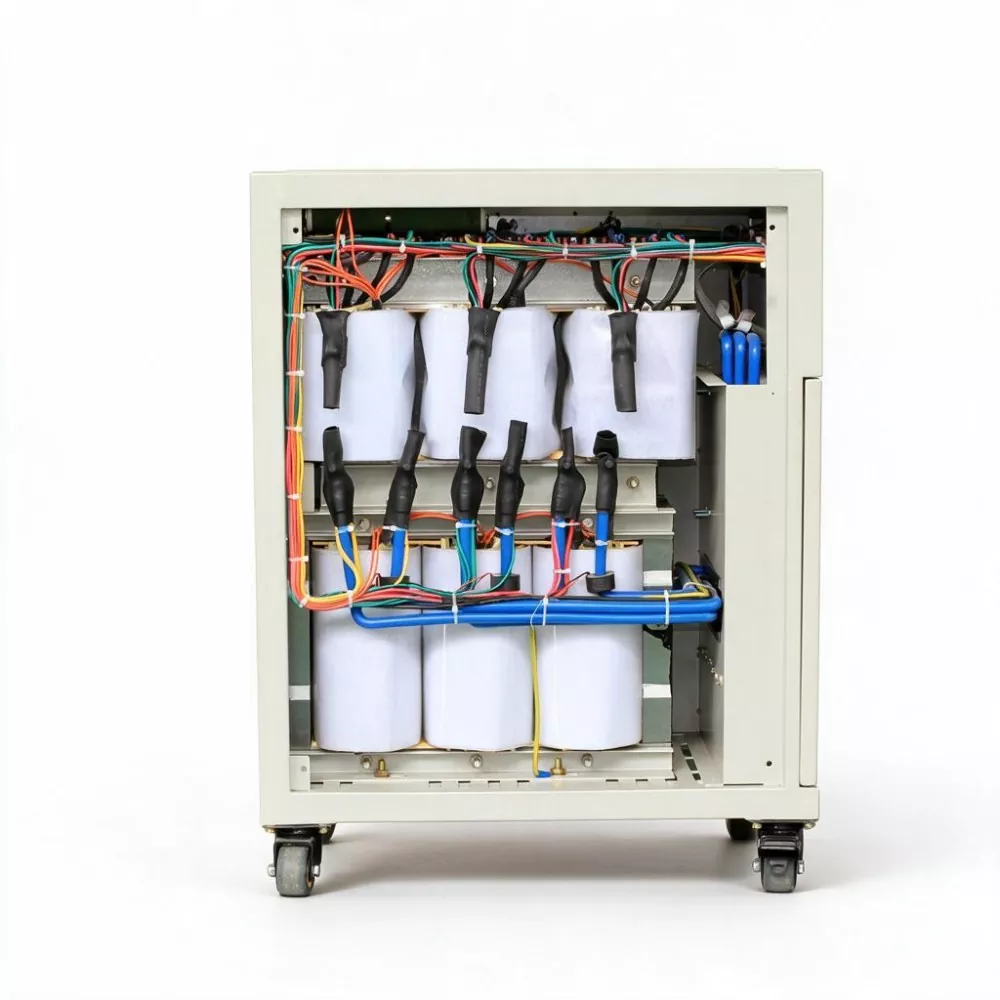

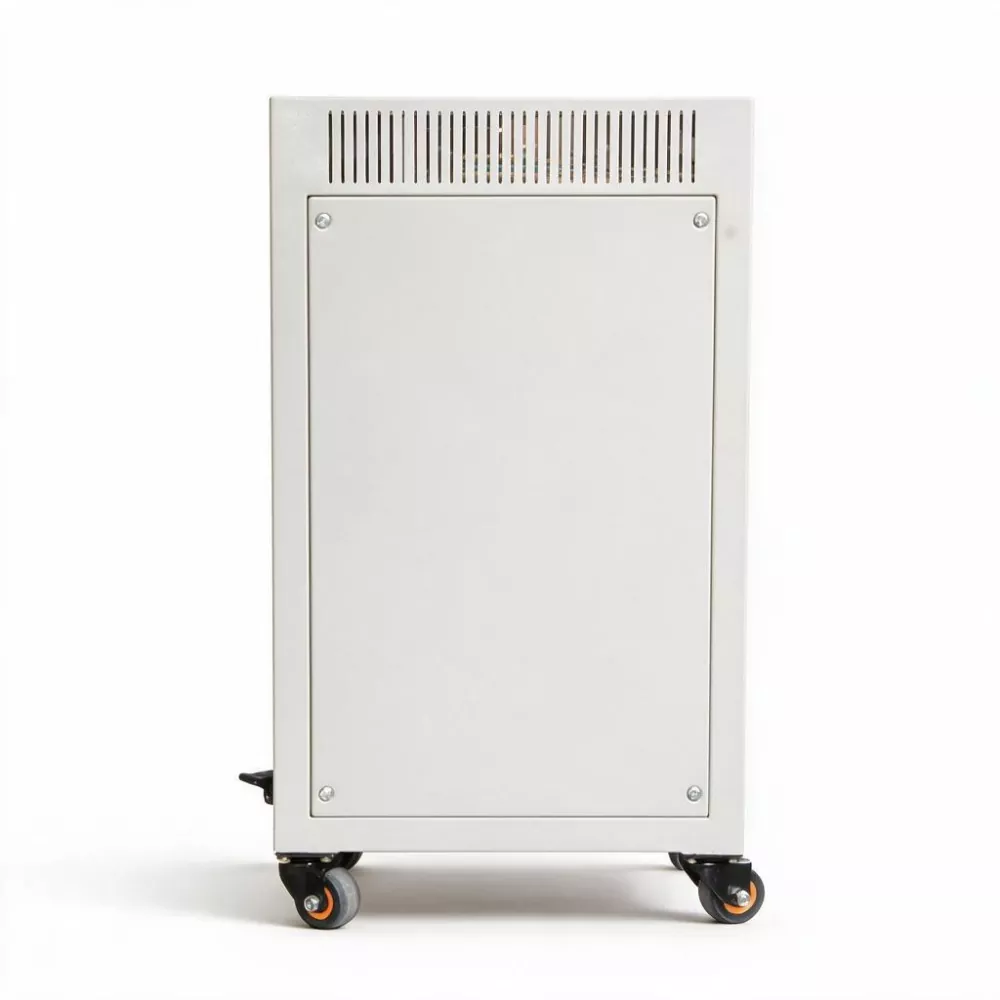

3-fase 50kVA SCR statische AVR

3-fase 50KVA SCR Statische AVR gebruikt een snelle DSP-computerchip als besturingskern om de veranderingen in de driefasige ingangsspanning in realtime te bewaken. Wanneer de netspanning fluctueert, berekent het DSP-systeem binnen milliseconden de vereiste compensatiespanning en voert contactloze snelle schakelcompensatie uit via de SCR-module (thyristor), waardoor een onmiddellijke spanningsstabiliteit van de uitgang wordt bereikt. Voor het hele proces zijn geen mechanische bewegende delen nodig, waardoor de problemen van koolborstelslijtage, vonkvorming en regelmatige vervanging volledig worden geëlimineerd.

Productparameter

Belangrijkste kenmerken

1. Geen contactcontrole

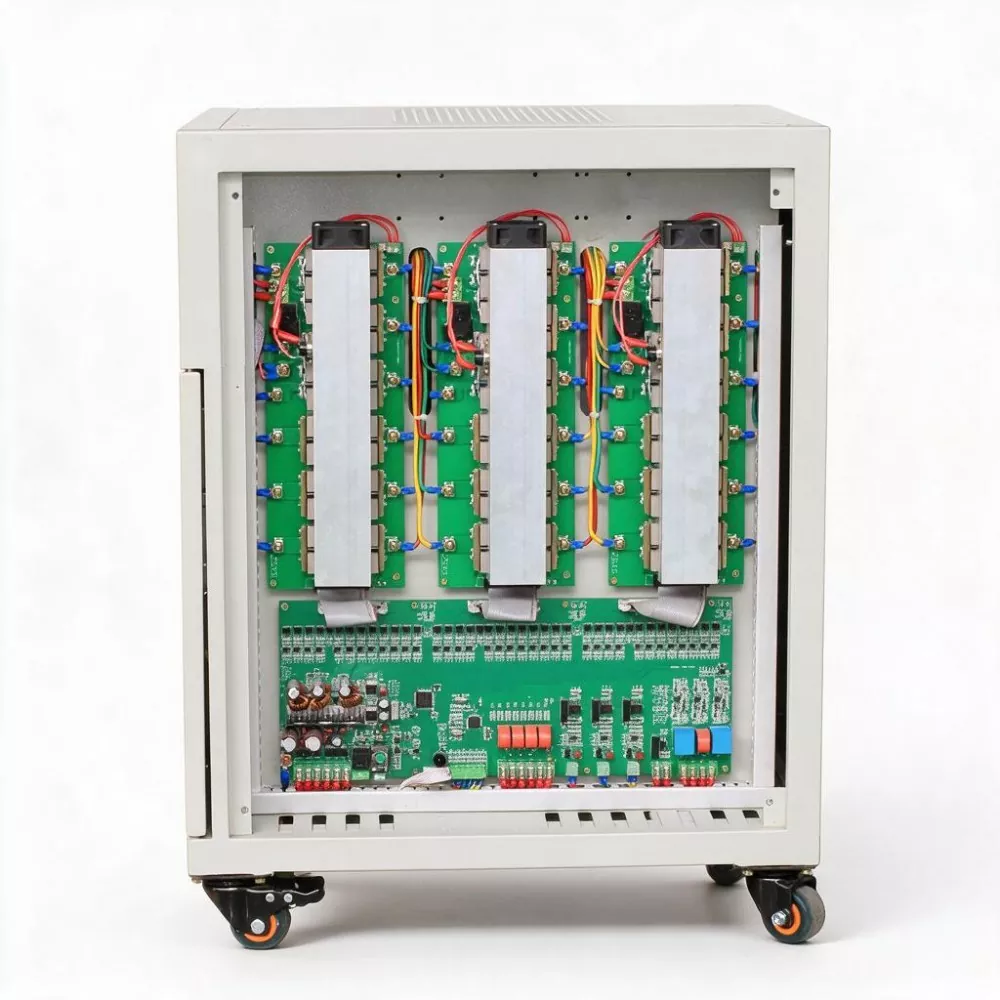

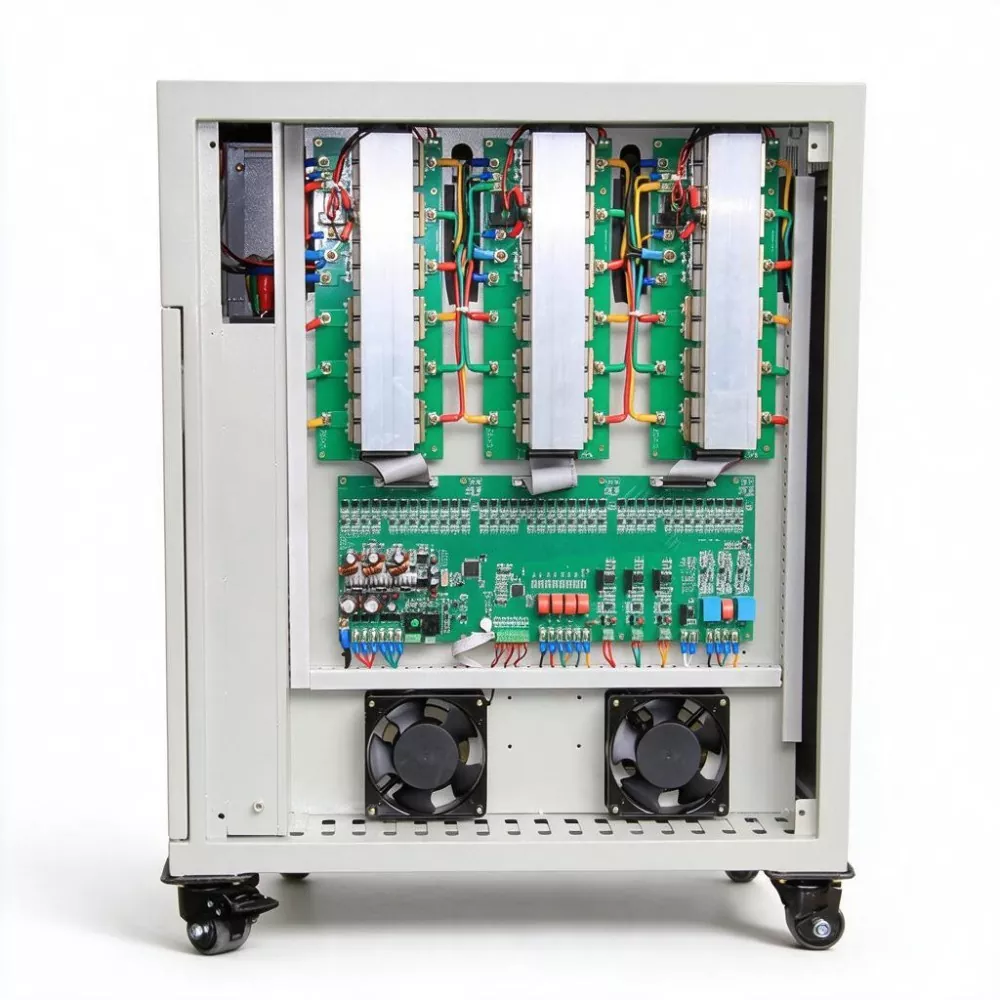

De SCR-module wordt gebruikt om een ​​snelle compensatie en regeling van de spanning te realiseren. De gehele machine heeft geen mechanisch bewegende delen (geen koolborstels, geen servomotoren). Dit elimineert volledig de onderhoudsproblemen van traditionele spanningsregelaars, zoals slijtage van de koolborstels, vonken en regelmatige vervanging, waardoor een echte onderhoudsvrije werking wordt bereikt en de bedrijfskosten over de volledige levenscyclus aanzienlijk worden verlaagd.

2. DSP digitale besturing

Met behulp van een DSP-computermeetchip als besturingskern, gecombineerd met snelle AC-bemonsteringstechnologie en effectieve waardecorrectietechnologie, kan het de veranderingen in de netspanning in realtime volgen. De responssnelheid kan 10 ms tot 40 ms bedragen (instelbaar) en kan de regeling binnen milliseconden na netfluctuaties voltooien, waardoor een onmiddellijke stabiliteit van de uitgangsspanning wordt gegarandeerd, vooral geschikt voor apparatuur met gevoelige spanningspieken.

3. Nauwkeurigheid van de hoogspanningsstabilisatie

De nauwkeurigheid van de fasespanningsstabilisatie is ±1% en de nauwkeurigheid van de lijnspanning is ±1,5%. De vervormingssnelheid van de uitgangsgolfvorm bedraagt ​​minder dan 0,1%, zonder incrementele harmonischen te genereren, waardoor een zuivere en stabiele stroomvoorzieningsgarantie wordt geboden voor precisie-instrumenten, medische apparatuur en numerieke controlesystemen.

4. Hoog rendement

De 3-fase 50KVA SCR statische AVR-efficiëntie is ≥99%, veel hoger dan de 96% van traditionele servo-type spanningsregelaars. Het eigenverlies is extreem laag en langdurig gebruik kan de energieverbruikskosten aanzienlijk verlagen, waardoor wordt voldaan aan de eisen van bedrijven op het gebied van energiebesparing, emissiereductie en groene productie.

5. Nulstroomschakeltechnologie

Met behulp van nulstroomschakeltechnologie wordt de SCR-module in- en uitgeschakeld op het nulstroompunt, waardoor de stroomschok en spanningspiek tijdens het schakelmoment effectief worden vermeden, waardoor de veiligheid en betrouwbaarheid van de werking van de apparatuur wordt verbeterd.

6. Programmeerbare bescherming en intelligente monitoring

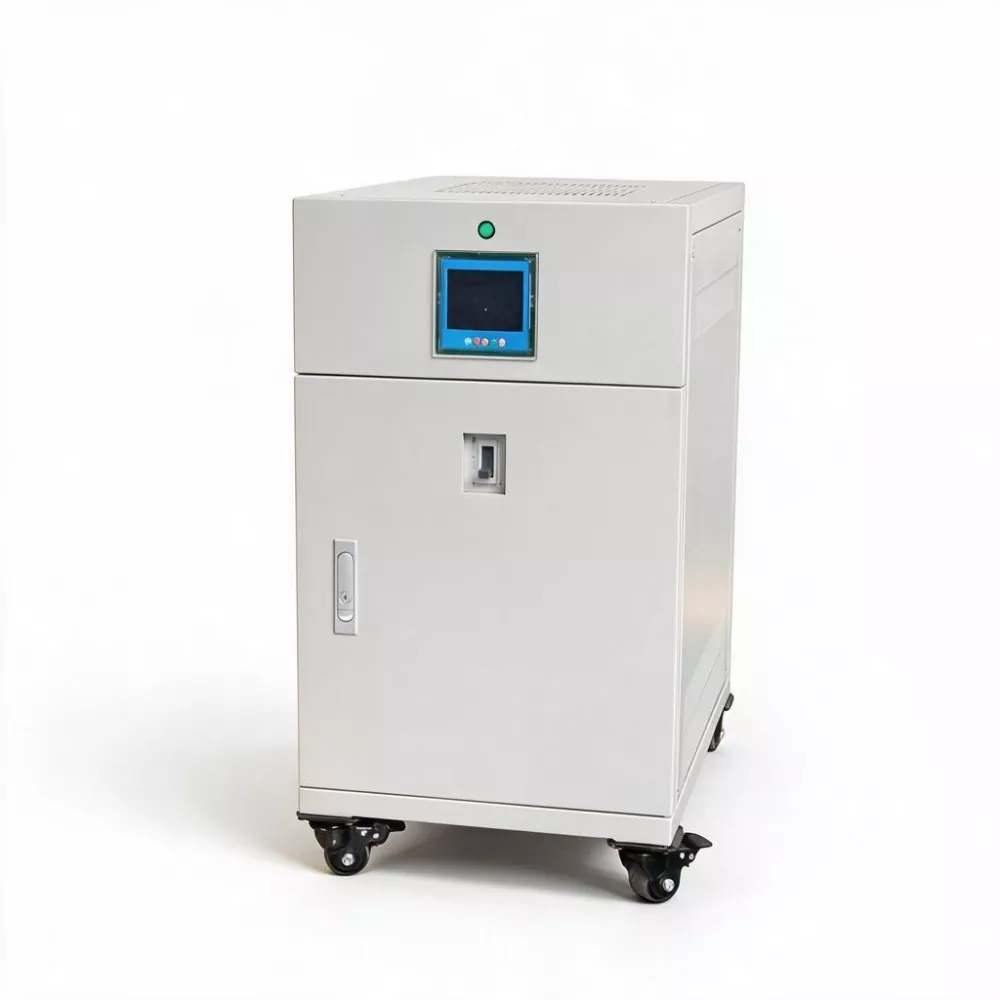

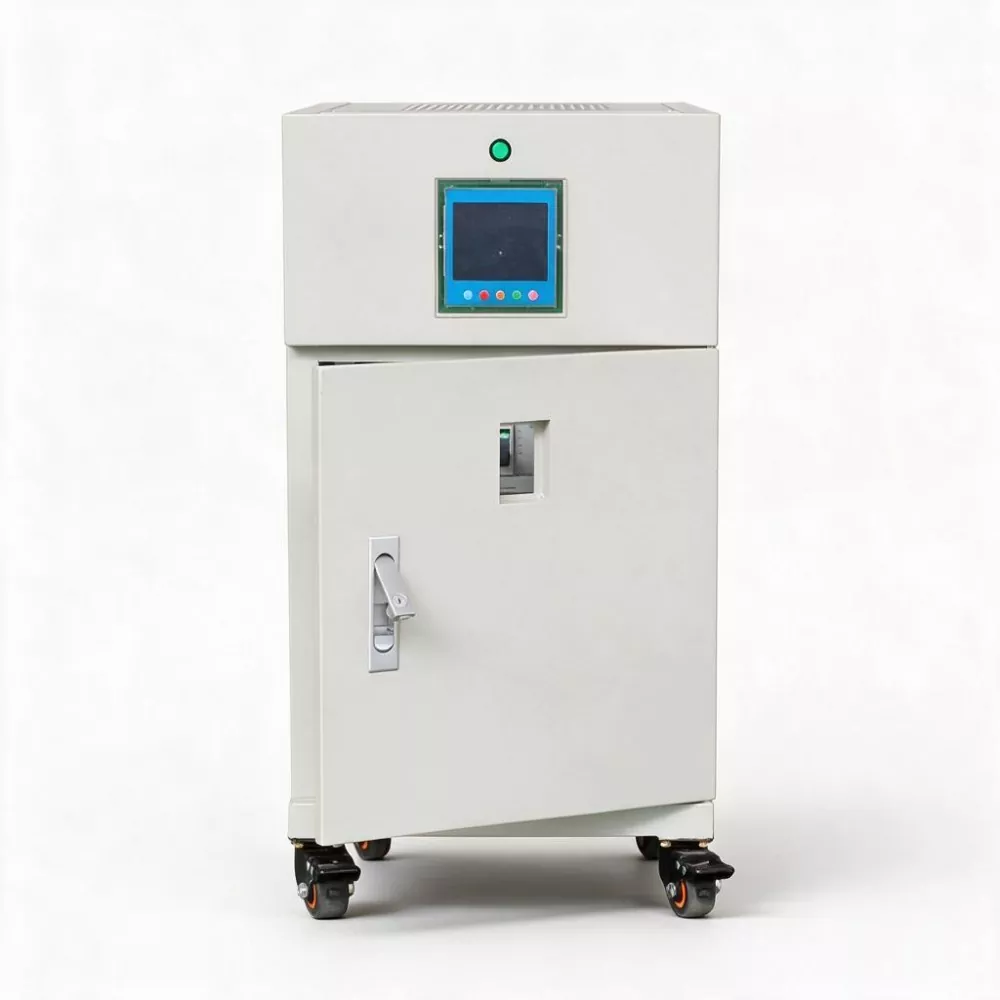

Gebruikers kunnen via programmering de overspannings-, onderspannings-, overstroombeveiligingsdrempels en de nauwkeurigheid van de spanningsstabilisatie instellen. De ingebouwde meerdere beveiligingsfuncties zoals overbelasting, overspanning, onderspanning, kortsluiting, oververhitting en faseverlies, evenals de automatische bypass-functie. Het digitale LED-display toont de driefasige spanning, stroom en vermogen in realtime en de bedrijfsstatus is in één oogopslag duidelijk.

7. E-klasse isolatie, hoge weerstand tegen spanningssterkte

De isolatiekwaliteit bereikt de E-klasse en de isolatiesterkte is bestand tegen AC 2500V/1min zonder vlamoverslag of defecten. Het bedrijfstemperatuurbereik van het product bedraagt ​​-5 ℃ tot 40 ℃, de relatieve vochtigheid is minder dan 90% en is geschikt voor verschillende industriële omgevingen.

Producttoepassingen

1. Productielijn voor industriële automatisering: Biedt snelle, stabiele spanningsvoeding voor PLC-besturingssystemen, servoaandrijvingen, robotwerkstations en geautomatiseerde assemblagelijnen, waardoor apparatuuralarmen, uitschakelingen en productieverstoringen veroorzaakt door spanningspieken worden voorkomen.

2. Grootschalige mechanische en metaalverwerkingsapparatuur: geschikt voor grote krachtverwerkingsapparatuur zoals grote werktuigmachines, lasersnijmachines, plasmasnijmachines en stempelapparatuur, die een stabiele spanningsvoeding bieden om de verwerkingsnauwkeurigheid en de veiligheid van de apparatuur te garanderen.

3. Medische faciliteiten: Biedt zeer nauwkeurige, zeer zuivere, stabiele stroomvoorziening voor beeldvormingscentra in ziekenhuizen (CT, MRI), operatiekamerapparatuur en precisie-instrumenten in het laboratorium, waardoor de diagnostische kwaliteit en de patiëntveiligheid worden gegarandeerd.

4. Communicatiebasisstations en datacentra: gebruikt voor schakelvoedingen en front-end van precisie-airconditioners in 5G-communicatiebasisstations en kleine en middelgrote datacentra, zodat communicatieapparatuur niet crasht als gevolg van spanningsschommelingen.

5. Liften en bouwapparatuur: Biedt een stabiele stroomvoorziening voor belangrijke apparatuur zoals liftsystemen, centrale airconditioning en brandbluspompen in hoge gebouwen, waardoor uitval van apparatuur en veiligheidsrisico's veroorzaakt door abnormale spanningen worden vermeden.

6. Onderzoeks- en testinstellingen: Biedt zeer nauwkeurige, stabiele spanningsvoeding voor milieutestkamers, precisiemeetinstrumenten en krachtige testapparatuur in universitaire laboratoria, kwaliteitsinspectiecentra en onderzoeksinstituten, waardoor de nauwkeurigheid en herhaalbaarheid van experimentele gegevens wordt gegarandeerd.

Wat zijn de verschillen en voordelen vergeleken met traditionele spanningsregelaars van het servomotortype?

Met de voortdurende verbetering van moderne industriële automatisering en precisieproductieniveaus, stelt steeds meer elektrische apparatuur hogere eisen aan de kwaliteit van de stroomvoorziening, waarbij niet alleen een stabiele spanning vereist is, maar ook direct kan worden gereageerd op spanningsschommelingen om PLC-programmastoornissen, servo-aandrijfalarmen en meetafwijkingen van precisie-instrumenten te voorkomen. Hoewel traditionele spanningsregelaars van het servomotortype betrouwbare prestaties leveren, bepaalt hun mechanische koolborstelaanpassingsmethode dat de reactiesnelheid een fysieke limiet heeft (meestal binnen enkele seconden), wat moeilijk is om te voldoen aan de eisen van hoogwaardige belastingen die gevoelig zijn voor spanningspieken.

De 3-fase 50KVA SCR statische AVR heeft een nauwkeurigheid van de spanningsregeling van ±1%, veel beter dan de ±3% van traditionele servo-type spanningsregelaars. De reactiesnelheid kan oplopen tot 10 ms, waardoor de aanpassingsactie binnen de eerste cyclus van netspanningsschommelingen wordt voltooid, zodat gevoelige apparatuur aan de achterkant nauwelijks spanningsveranderingen voelt.

In termen van efficiëntie is de productefficiëntie ≥99%, en het kan op de lange termijn aanzienlijke elektriciteitskosten voor bedrijven besparen.

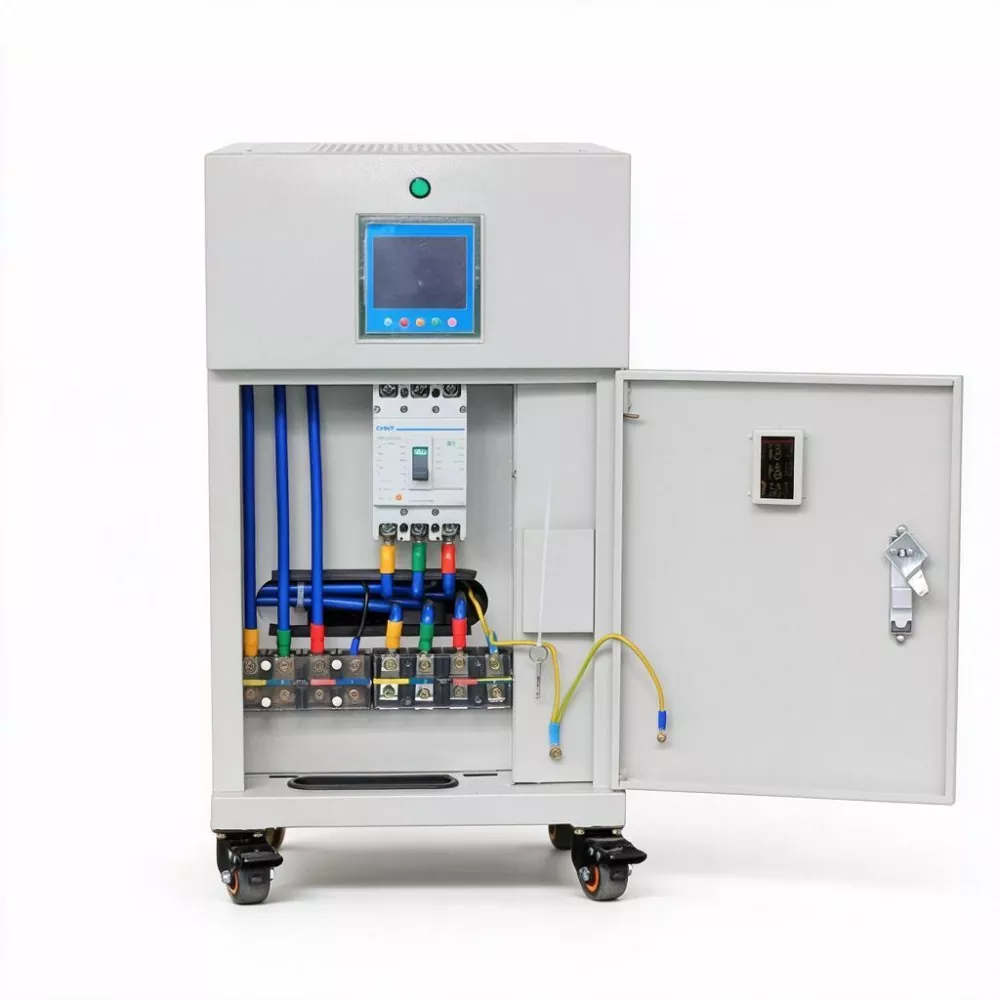

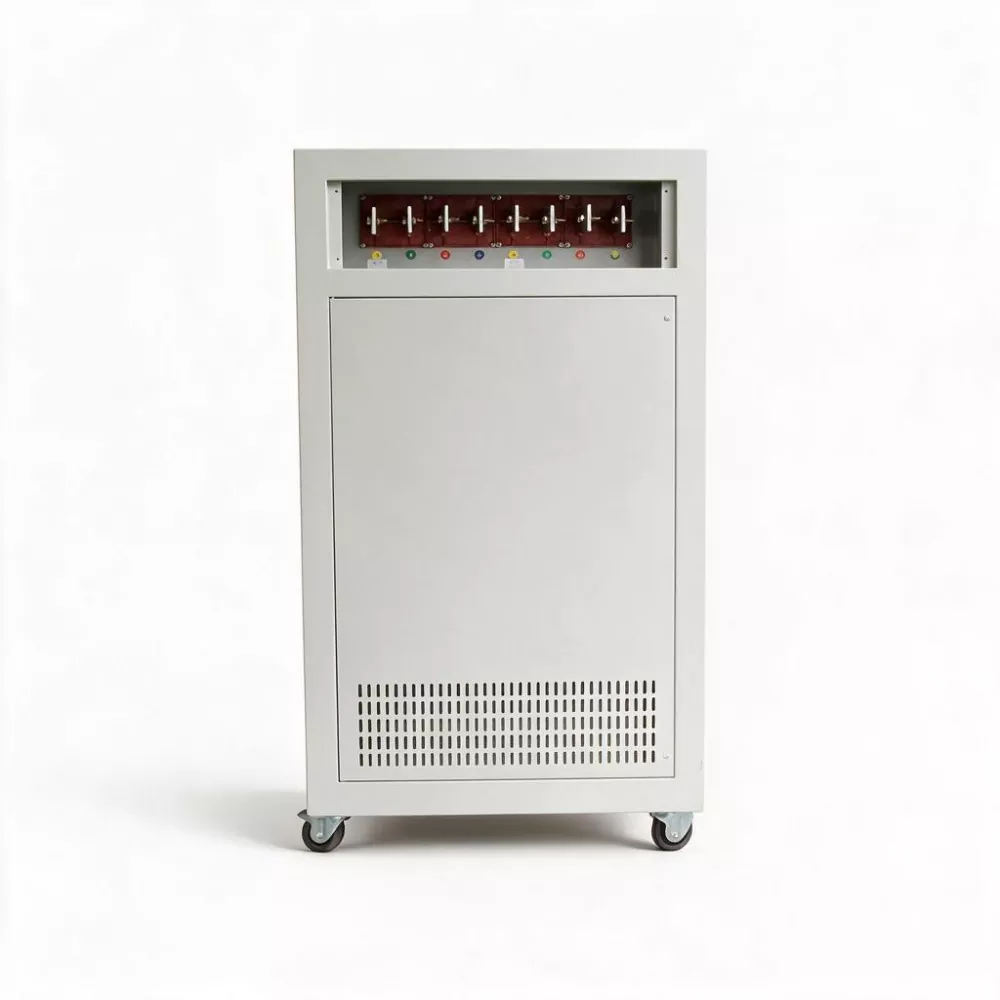

Op het gebied van intelligentie is de SBWZ-50KVA uitgerust met programmeerbare instelfuncties. Gebruikers kunnen de overspannings-, onderspannings-, overstroombeveiligingsdrempels en nauwkeurigheidsparameters voor de spanningsregeling instellen op basis van de werkelijke behoeften ter plaatse. Het digitale LED-display kan realtime bedrijfsgegevens weergeven, zoals driefasige fasespanning, fasestroom en vermogen. Het product ondersteunt een driefasige vijfdraadsverbinding (L1, L2, L3, N, PE) en is compatibel met 50/60 Hz-netwerken met dubbele frequentie.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Wat zijn de essentiële verschillen tussen de SBWZ-serie en de traditionele SBW-servomotor-spanningsstabilisator?

De SBWZ-serie maakt gebruik van DSP digitale besturing en SCR contactloze schakeltechnologie, en de hele machine heeft geen mechanisch bewegende delen (geen koolborstels, geen servomotoren). Terwijl de traditionele SBW-serie afhankelijk is van servomotoren om de koolborstels aan te drijven en over de transformatorspoelen te laten glijden om de spanning te regelen, heeft deze serie problemen met mechanische slijtage en een trage reactiesnelheid. De reactiesnelheid van SBWZ kan 10 ms tot 40 ms bereiken, wat tientallen keren sneller is dan die van de SBW-serie (tweede niveau); de nauwkeurigheid van de spanningsstabilisatie van ±1% is ook veel beter dan die van de ±3% van de SBW-serie.

2. Wat betekent ‘contactloos’? Wat zijn de voordelen?

"Contactloos" betekent dat er tijdens het spanningsregelproces van de spanningsstabilisator geen mechanische contactcomponenten zijn (zoals het schuifcontact tussen de koolborstel en de spoel). Spanningscompensatie wordt via de SCR-thyristormodule op elektronische schakelwijze voltooid. De voordelen zijn onder meer: ​​geen mechanische slijtage, geen onderhoud, geen vonken, hoge reactiesnelheid, lange levensduur, hoge betrouwbaarheid en geschiktheid voor langdurig continu gebruik.

3. Wat betekent de reactiesnelheid van 10 ms tot 40 ms in praktische toepassingen?

Dit betekent dat wanneer de netspanning fluctueert, de SBWZ-50KVA het detectie-, berekenings- en compensatieproces binnen één netcyclus (20 ms) kan voltooien. Voor gevoelige apparaten aan de achterkant (zoals PLC, servoaandrijvingen, precisie-instrumenten) is er vrijwel geen spanningsverandering en kan de apparatuur continu werken zonder alarmen of uitschakelingen als gevolg van spanningspieken.

4. Hoe wordt de efficiëntie van 3-fase 50KVA SCR statische AVR ≥ 99% bereikt?

De SBWZ-serie maakt gebruik van een ontwerpschema dat contactloze SCR-schakelaartechnologie combineert met efficiënte scheidingstransformatoren. De geleidingsspanningsval van de SCR-module is extreem laag en het geleidingsverlies is veel minder dan het verlies van traditionele koolborstelcontactweerstand; Tegelijkertijd optimaliseert het DSP-regelalgoritme de compensatiestrategie, waardoor de transformator altijd in het efficiënte bereik kan werken. De uitgebreide efficiëntie kan oplopen tot meer dan 99%, aanzienlijk energiezuiniger dan traditionele spanningsstabilisatoren van het servotype (ongeveer 96%).

5. Welke parameters kan de programmeerbare instelfunctie instellen?

Gebruikers kunnen de overspanningsbeveiligingsdrempel, de onderspanningsbeveiligingsdrempel, de overstroombeveiligingsdrempel, de nauwkeurigheid van de spanningsstabilisatie en andere belangrijke parameters instellen via het apparaatpaneel of de communicatie-interface. Hierdoor kan de SBWZ-50KVA zich flexibel aanpassen aan verschillende netwerkomgevingen en belastingsvereisten, en de parameterafstemming snel voltooien op de bouwplaats zonder fabrieksinstellingen.

6. Welke communicatieprotocollen en monitoringmethoden ondersteunt de apparatuur?

De standaardconfiguratie ondersteunt de RS485-communicatie-interface en het Modbus-RTU-protocol kan worden uitgebreid. De apparatuur kan worden aangesloten op het DCS-systeem, het SCADA-systeem of het energiebeheerplatform (EMS) in de fabriek om realtime monitoring op afstand van de spanning, stroom, stroom en alarmstatus mogelijk te maken, ter ondersteuning van onbemande werking en voorspellend onderhoud.
