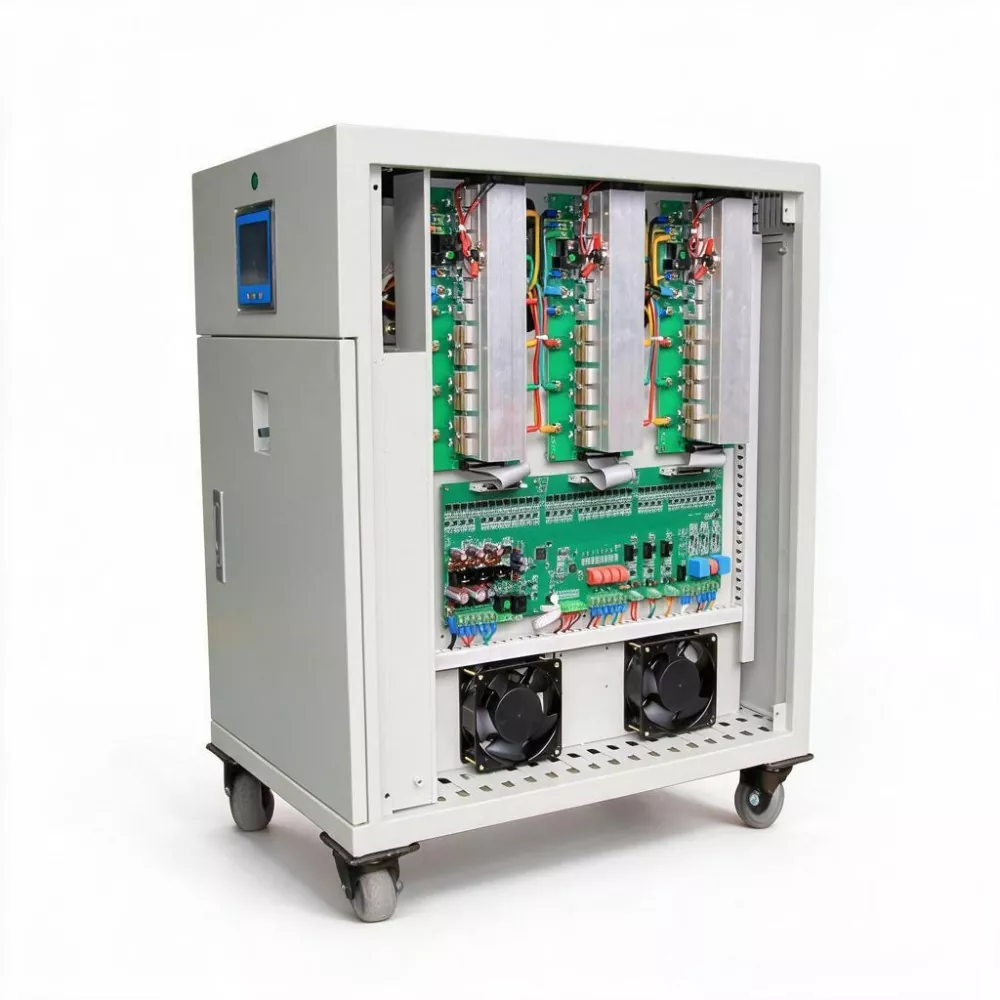

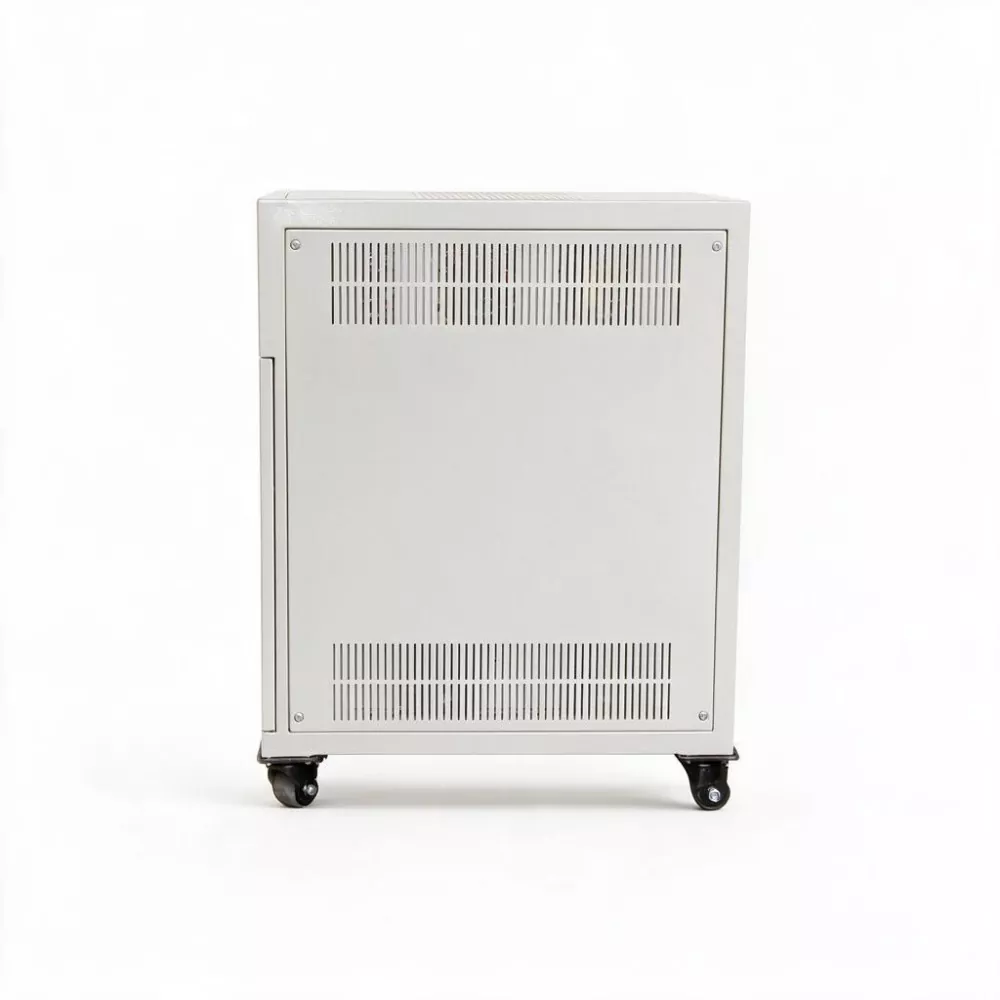

3-fase 150kVA SCR statische AVR

Een 3,0T magnetische resonantie beeldvormingssysteem vereist dat de uniformiteit van het magnetische hoofdveld het niveau van één op een miljoen bereikt, dat de schakelnauwkeurigheid van de gradiëntspoel op microsecondeniveau ligt en dat de frequentiestabiliteit van het radiofrequentiesysteem beter is dan 0,1 ppm. Al deze uiterst nauwkeurige elektronische systemen hebben slechts één gemeenschappelijke vereiste: stroomvoorziening.

De stroomvoorzieningsomgeving in ziekenhuizen is complex. Grote apparatuur zoals CT-roterende anodes en DSA-hoogspanningsgeneratoren starten en stoppen regelmatig, het energieverbruik van aangrenzende verdiepingen en dagelijkse schommelingen in het gemeentelijke elektriciteitsnet hebben allemaal invloed op de stroomkwaliteit.

Voor de supergeleidende magneet van MRI kunnen spanningsschommelingen ervoor zorgen dat de magneet "uitdooft" (supergeleiding verliest), dat wil zeggen dat de supergeleidende toestand wordt verstoord en het vloeibare helium snel verdampt. Eén enkele blussing kan resulteren in directe economische verliezen (herinstallatie van vloeibaar helium, magneetexcitatie, systeemkalibratie) van 200.000 tot 500.000 yuan, en de indirecte verliezen zijn zelfs nog moeilijker in te schatten.

De 3-fase 150KVA SCR statische AVR maakt gebruik van DSP digitale besturingskern en SCR contactloze snelle compensatietechnologie. Het kan de regeling binnen 10 ms tot 40 ms voltooien wanneer de netspanning fluctueert, met een stabiele spanningsregelingsnauwkeurigheid van ± 1% en een golfvormvervormingssnelheid van <0,1%.

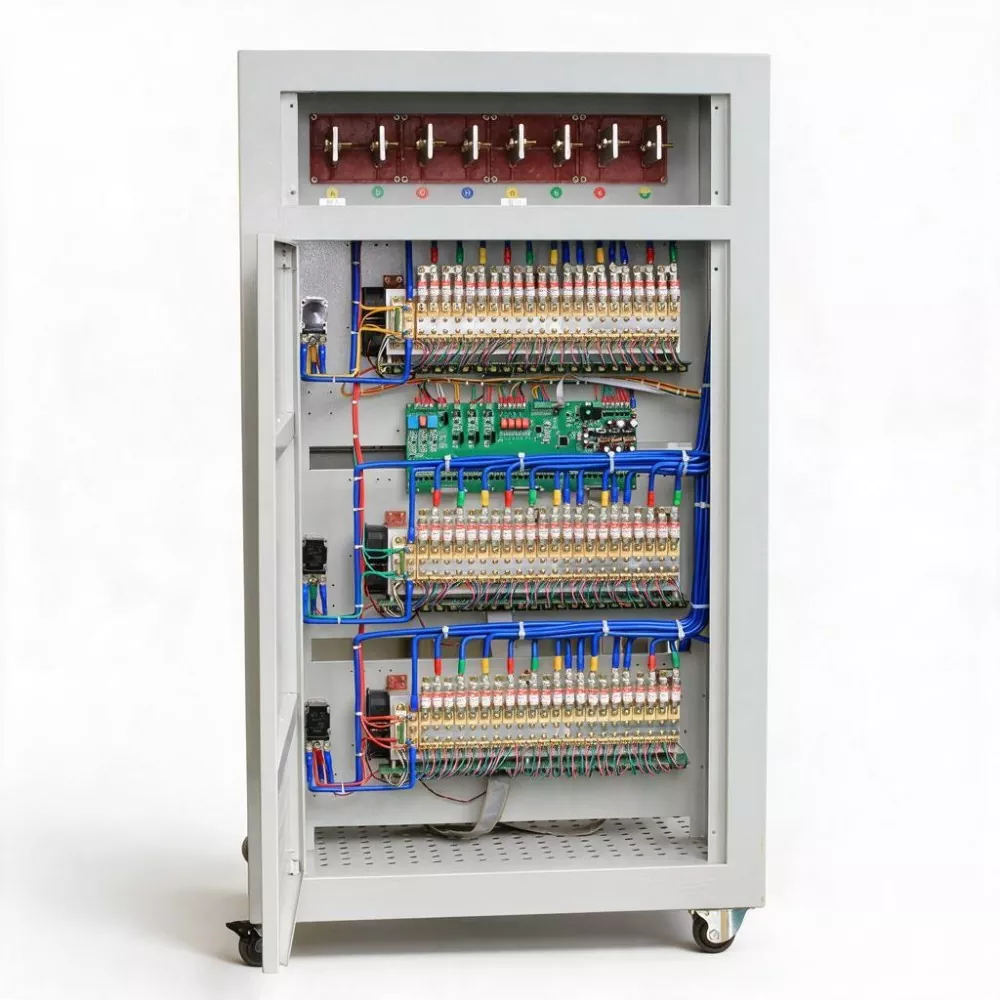

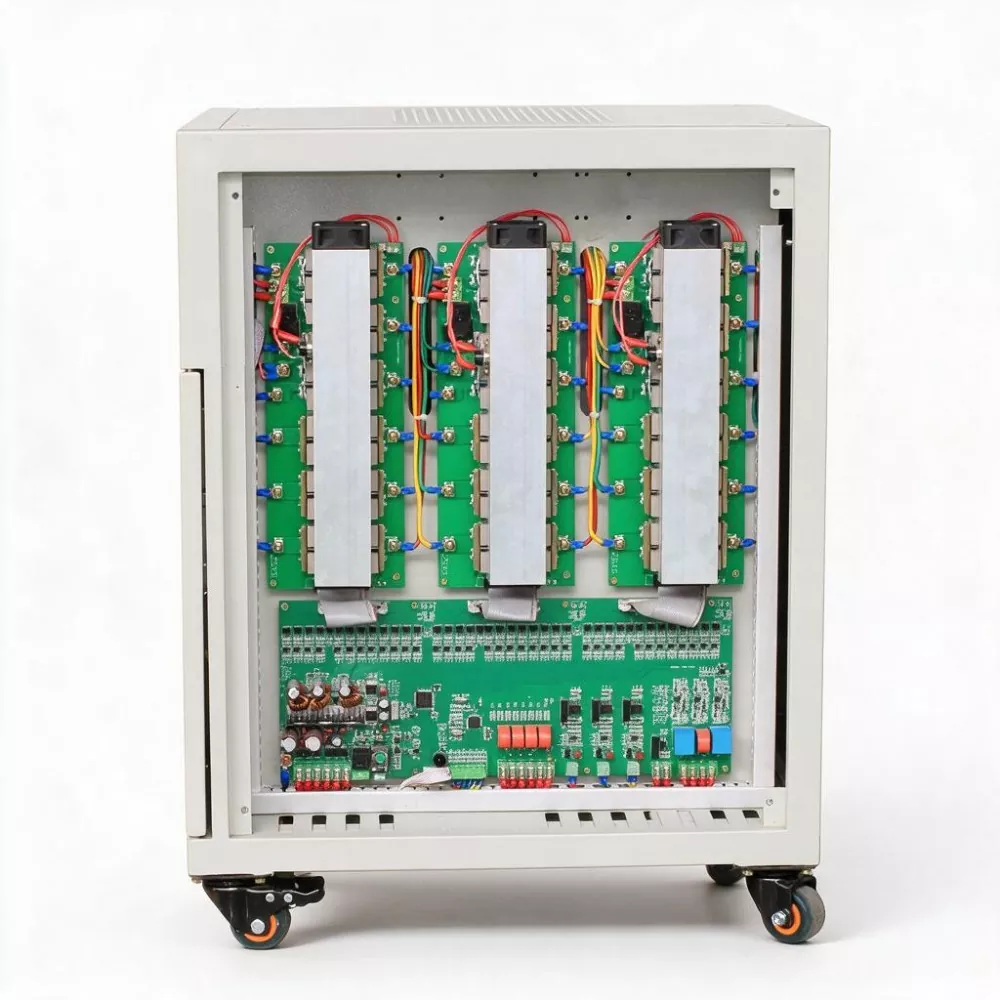

Tegelijkertijd heeft deze 3-fase SCR statische AVR een geheel contactloos ontwerp, zonder koolborstels en mechanisch bewegende delen, waardoor de potentiële gevaren van traditionele servo-type spanningsregelaars, zoals achterblijvende regeling en slecht koolborstelcontact, fundamenteel worden geëlimineerd.

De apparatuur is uitgerust met een standaard RS485-communicatie-interface, die kan worden aangesloten op het gebouwautomatiseringssysteem (BAS) of het energiemonitoringsysteem van het ziekenhuis. Het logistieke personeel kan vanuit de dienstruimte in realtime de werkingsstatus van de apparatuur, de driefasige spanning, stroom en laadsnelheid bekijken. Dankzij de programmeerbare beveiligingsfunctie kan het ziekenhuis de overspannings- en onderspanningsbeveiligingsdrempels instellen op basis van de apparatuurvereisten, waardoor gepersonaliseerde aanpassingen worden bereikt.

Productparameter

Belangrijkste kenmerken

1. Snelle respons op millisecondenniveau

De responstijd bedraagt ​​10 ms tot 40 ms en de aanpassing wordt voltooid binnen een halve cyclus na de fluctuatie in het net. Voor beeldvormingsapparatuur zoals MRI en CT betekent dit dat kleine spanningsschommelingen tijdens het scannen geen invloed hebben op de beeldkwaliteit, waardoor herhaalde scans en onnodige blootstelling aan straling voor patiënten als gevolg van problemen met de stroomvoorziening worden vermeden.

2, ± 1% uiterst nauwkeurige spanningsstabilisatie

De nauwkeurigheid van de fasespanning is ±1%, veel beter dan de doorgaans vereiste ±5% voor medische apparatuur. Stabiele spanning zorgt voor de uniformiteit van het statische magnetische veld in MRI, de verwarmingsstroom van de gloeidraad van de CT-buis en de consistentie van de hoogspanningsgeneratoruitgang in DSA, waardoor de diagnostische waarde van elk beeld wordt gegarandeerd.

3. Volledig contactloos ontwerp

Geen koolborstels, geen servomotoren, geen mechanische slijtage. Voor ziekenhuisapparatuur die 24 uur per dag in bedrijf is, betekent dit dat er geen onderhoudsvensters hoeven te worden gepland en dat de apparatuur niet zal stoppen met werken vanwege fouten in de spanningsstabilisator zelf. De betrouwbaarheid is verbeterd van "grote waarschijnlijkheid van betrouwbaarheid" naar "bijna absolute betrouwbaarheid".

4. Ultralage uitgangsvervorming

De vervormingssnelheid van de uitgangsgolfvorm bedraagt ​​minder dan 0,1%, zonder dat er incrementele harmonischen worden gegenereerd. Dit is van cruciaal belang voor medische beeldvormingsapparatuur die zeer gevoelig is voor elektromagnetische omgevingen (vooral de RF-ontvangstspoel van MRI), waarbij beeldartefacten als gevolg van harmonische interferentie worden vermeden.

5. Efficiëntie≥99%

Een hoog rendement betekent niet alleen energiebesparing en kostenreductie, maar betekent ook dat de apparatuur minder warmte genereert, waardoor de extra belasting van het airconditioning-koelsysteem van het ziekenhuis wordt verminderd. Op de elektriciteitsrekening van grote ziekenhuizen kan het eigenverlies van 3-fase 150KVA SCR statische AVR bijna verwaarloosbaar zijn.

6. Intelligente monitoring en gepersonaliseerde parameterinstelling

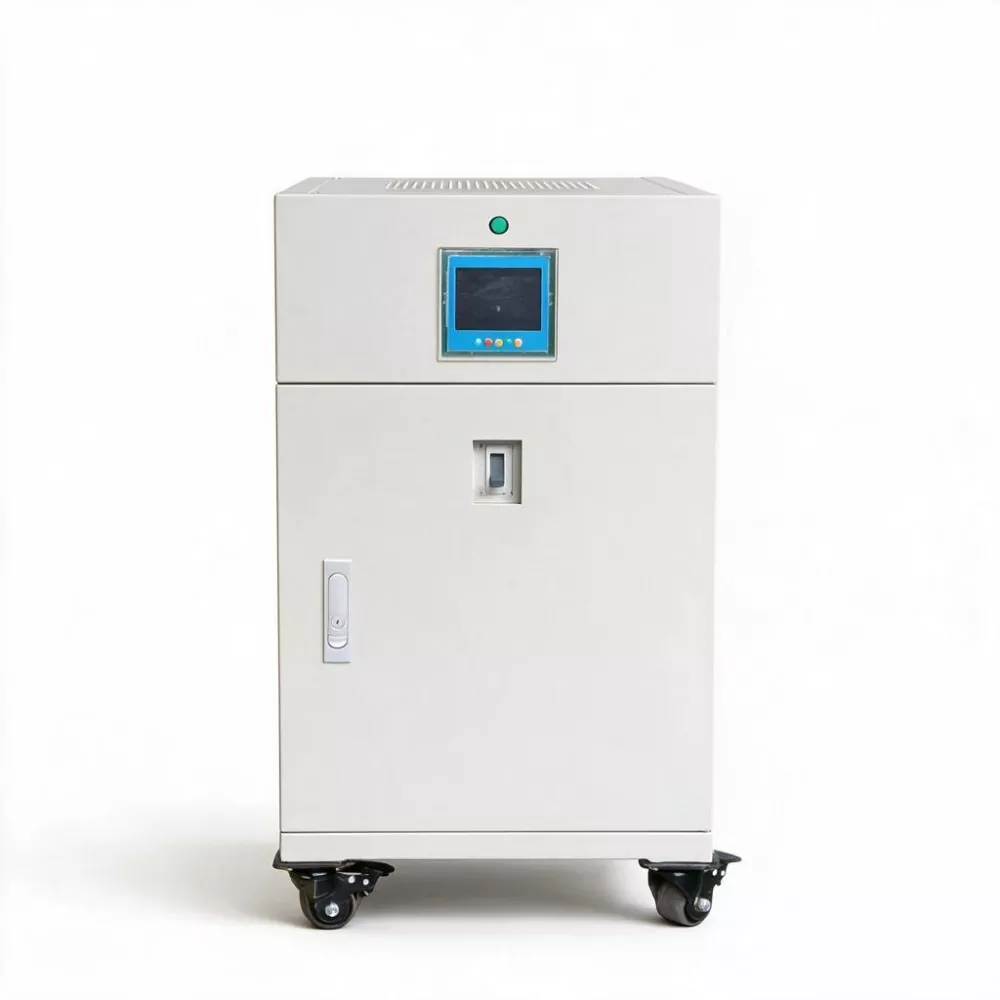

Gebruikers kunnen overspanning, onderspanning, overstroombeveiligingsdrempels en nauwkeurigheid van de spanningsstabilisatie programmeren en instellen. Een digitaal LED-scherm geeft real-time driefasige spanning, stroom en vermogen weer. De RS485-communicatie-interface ondersteunt aansluiting op BAS- of stroombewakingssystemen om gecentraliseerd beheer te bereiken.

Producttoepassingen

1. Medical Imaging Center: Biedt zeer zuivere en stabiele voeding voor grote beeldapparatuur zoals MRI (Magnetic Resonance Imaging), CT (Computed Tomography), DSA (Digital Subtraction Angiography) en DR (Digital X-ray Photography), waardoor de beeldkwaliteit wordt gewaarborgd.

2. Afdeling Radiotherapie: levert stabiele stroom aan de controlesystemen en hoogfrequente genererende apparaten van radiotherapieapparatuur, zoals lineaire versnellers, gammamessen en protonenbehandelingssystemen, waardoor de nauwkeurigheid van de behandelingsdoses wordt gegarandeerd.

3. Afdeling Laboratorium en Pathologie: Biedt stabiele stroombescherming voor precisietestapparatuur zoals grote biochemische analysatoren, flowcytometers, gensequencers en elektronenmicroscopen, waardoor de nauwkeurigheid van de testresultaten wordt gegarandeerd.

4. Operatiekamer en ICU: Levert stabiele stroom aan levensondersteunende apparatuur zoals airconditioning voor de zuivering van de operatiekamer, anesthesiemachines, monitoren en ventilatoren, waardoor de veiligheid van de patiënt wordt gewaarborgd.

5. Hoofdverdeelruimte ziekenhuis: Kan dienen als speciale inkomende lijnstabilisator voor het beeldverwerkingsgebouw of het medische technologiegebouw, en biedt gecentraliseerde spanningsregeling voor alle medische apparatuur in het hele gebouw.

Maatwerkdiensten

KTAC biedt OEM/ODM-diensten, waaronder uiterlijkkleur, verpakkingsmethode, ingangs-/uitgangsspanningsbereik en speciale functiemodules (zoals EMI-filterapparaten, bliksembeveiligingsapparaten, RS232/RS485-bewakingsinterfaces), enz. Neem contact met ons op voor oplossingen op maat.

Veelgestelde vragen

1. Wat zijn de specifieke stroomvereisten voor MRI-apparatuur?

De kerncomponent van MRI – de supergeleidende magneet – vereist een extreem stabiele excitatiestroom, de gradiëntspoelen hebben nauwkeurige spanning nodig om een ​​lineair gradiëntveld te genereren, en het radiofrequentiesysteem vereist een voeding met extreem lage harmonischen om signalen te stimuleren en te ontvangen. Eventuele spanningsschommelingen en harmonische interferentie hebben een directe invloed op de beeldkwaliteit (wat resulteert in artefacten of een afname van de signaal-ruisverhouding) en kunnen er in ernstige gevallen zelfs voor zorgen dat de magneet oververhit raakt. De ±1% nauwkeurigheid en <0,1% vervormingssnelheid van de SBWZ-150KVA kunnen volledig aan deze vereisten voldoen.

2. Als het ziekenhuis al een UPS heeft, is er dan nog een spanningsstabilisator nodig?

Ja. De kernfunctie van UPS is het opvangen van stroomuitval. Hoewel de output stabiel is, is de inputzijde van de UPS ook gevoelig voor spanningsschommelingen - frequente spanningsschommelingen zullen de veroudering van de interne batterijen in de UPS versnellen en de vervangingscyclus verkorten (van 3-5 jaar naar 1-2 jaar). Door SBWZ-150KVA aan de voorkant van de UPS te implementeren, kan de algehele levensduur van de UPS en de batterijen worden verlengd en kunnen de bedrijfs- en onderhoudskosten van het ziekenhuis op de lange termijn worden verlaagd.

3. Zullen defecten aan apparatuur de werking van medische apparatuur beïnvloeden?

Nee. SBWZ-150KVA heeft een ingebouwde automatische bypass-functie. In geval van interne apparatuurstoring of overbelasting schakelt deze automatisch over naar de directe stroomvoorziening vanuit het elektriciteitsnet, waardoor een continue stroomvoorziening voor medische apparatuur wordt gegarandeerd. Tegelijkertijd wordt er een hoorbaar en visueel alarm uitgezonden op het paneel om het onderhoudspersoneel te waarschuwen dat ze het probleem onmiddellijk moeten aanpakken. Nadat het onderhoud is voltooid, kan de apparatuur worden teruggeschakeld naar de stabiele spanningsmodus zonder de werking te onderbreken.

4. Is deze apparatuur geschikt voor de renovatie van de stroomdistributie van oude ziekenhuizen?

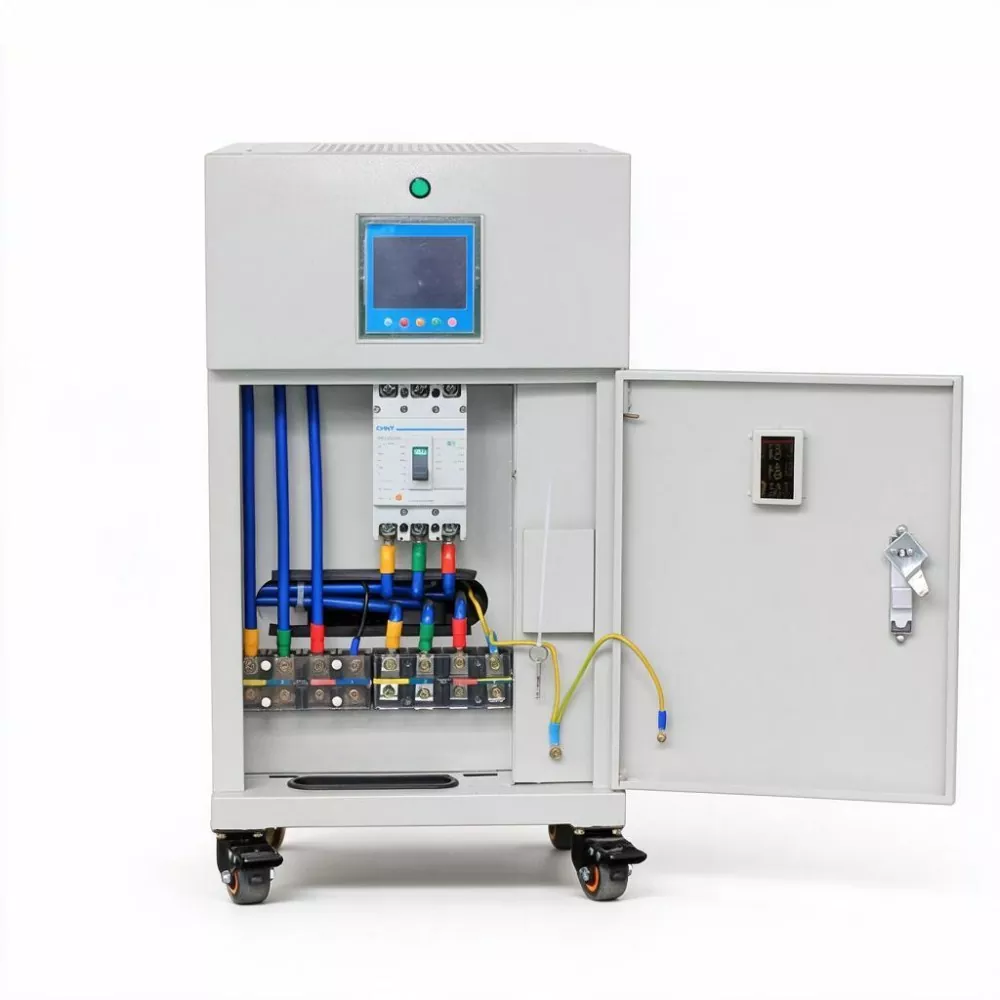

Ja. De driefasige 150KVA SCR statische AVR maakt gebruik van een standaard driefasige vijfdraadsverbinding. De inkomende en uitgaande lijnmethoden kunnen worden aangepast aan de vereisten ter plaatse (top-in-top-out/bottom-in-bottom-out/side-in-side-out). Voor ziekenhuizen met beperkte ruimte voor stroomdistributie kunnen onze technici ter plaatse onderzoek en aanpassing van de afmetingen leveren om ervoor te zorgen dat de apparatuur soepel wordt geïnstalleerd.

5. Wat is het geluidsniveau van deze apparatuur? Zal dit gevolgen hebben voor de ziekenhuisomgeving?

SBWZ-150KVA maakt gebruik van intelligente temperatuurgeregelde ventilatoren. Wanneer de belasting licht is of de omgevingstemperatuur laag is, werken de ventilatoren op lage snelheid of stoppen ze. Het geluid is extreem laag (minder dan 55dB). Zelfs onder omstandigheden met volledige belasting is het geluidsniveau veel lager dan het achtergrondgeluid van de apparatuurruimte van het ziekenhuis en zal het geen interferentie veroorzaken in de ziekenhuisomgeving.
